1. Введение
Уважаемый пользователь!
Благодарим вас за выбор продукции компании «Кампус».
Прежде чем начать работу, обязательно ознакомьтесь с настоящим руководством по эксплуатации.
Техническая поддержка
Если у вас возникла проблема с установкой, настройкой и (или) работой с оборудованием, вы можете обратиться за помощью по телефону
8 800 250-03-40 или получить ее на нашем сайте campusagro.com.
Общие правила эксплуатации электрооборудования:
Запрещается проводить сварочные работы с включенным электрооборудованием! Перед началом ремонтных работ обязательно отключите массу и снимите минусовую клемму с аккумулятора (АКБ).
Клеммы АКБ должны быть очищены от следов коррозии.
Запрещается запускать двигатель с включенным электрооборудованием! Перед запуском двигателя выключите электрооборудование.
Для корректной работы подруливающего устройства необходимо наличие стабильного интернет-соединения у принимающего и передающего устройств.
На сельхозтехнике старше 5 лет, а также технике, оснащенной нештатным электрическим оборудованием, питание подруливающего устройства обеспечивается от отдельного АКБ.
1.1 Сокращения
ПО Программное Обеспечение
ТС Транспортное Средство
БС Базовая станция РТК
АКБ Аккумуляторная батарея
1.2 Советы и предупреждения
Советы и рекомендации для более продуктивной эксплуатации оборудования.
Несоблюдение этих требований может привести к травмам, порче оборудования и (или) нарушению технологического процесса.
1.3 Необходимый инструмент
Набор креплений, входящий в комплект поставки, представляет собой аналог конструктора. Размер шпилек и валов регулируется по месту установки подруливателя.
Набор инструмента, необходимого для установки подруливателя, может варьироваться в зависимости от типа техники, на которую ставится оборудование.
Обычно требуется следующий инструмент:
1. Болгарка или ножовка по металлу.
2. Гаечный ключ на 8-32.
3. Торцевые головки 8-32.
4. Сверло ступенчатое 4-32.
5. Ноутбук с доступом в Интернет.
6. Отвертки крестовые и шлицевые.
7. Набор шестигранников.
8. Рулетка для замера параметров техники и настройки профиля техники.
9. Сварка (в случаях, когда нет возможности надежно зафиксировать какое-либо крепление).
2. Схема подключения к бортовой сети

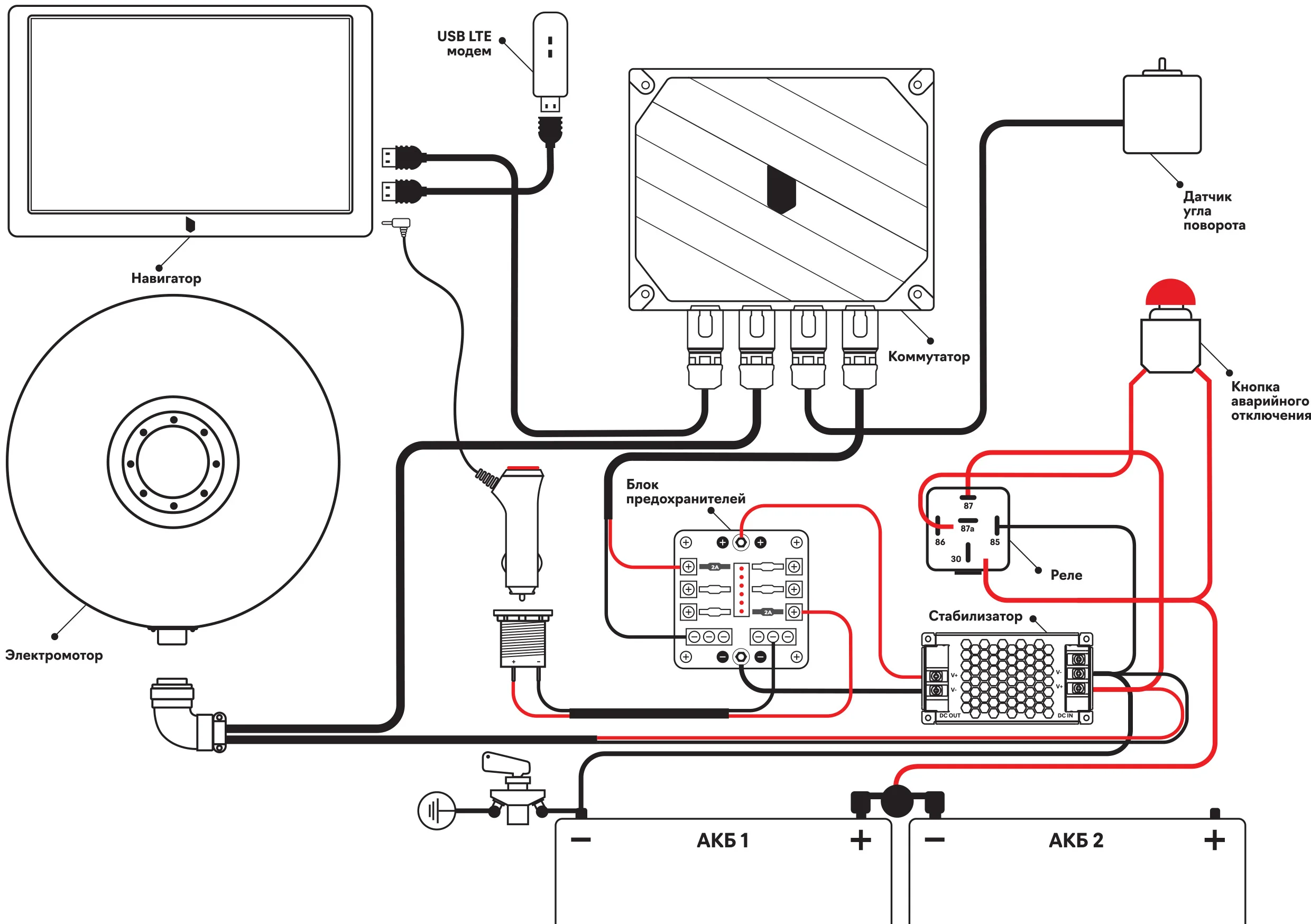

Питание блока предохранителей должно быть подключено, согласно нижеприведенной схеме, на плюсовую и минусовую клеммы аккумулятора. Нельзя использовать кузов транспортного средства как минус, поскольку это может привести к порче оборудования.
Схема подключения к сети 12В
3. Установка оборудования
3.1 Демонтаж руля трактора
Демонтируйте руль, согласно инструкции по эксплуатации вашего транспортного средства.
3.2 Демонтаж элементов рулевой колонки
Если кожухи или панели рулевой колонки мешают установке крепления электромотора, демонтируйте их, согласно инструкции по эксплуатации транспортного средства.
3.3 Установка электромотора
3.3.1 Примерка шлицевого соединителя
Перед установкой электромотора производитель настоятельно рекомендует аккуратно примерить шлицевой соединитель и убедиться в том, что шлицевое соединение подходит к шлицам рулевого вала.
3.3.2 Монтаж переходной пластины на руль
Прикрутите переходную пластину к электромотору, используя болты м5х16 (в количестве 6 шт.), как показано на Рисунке 4.

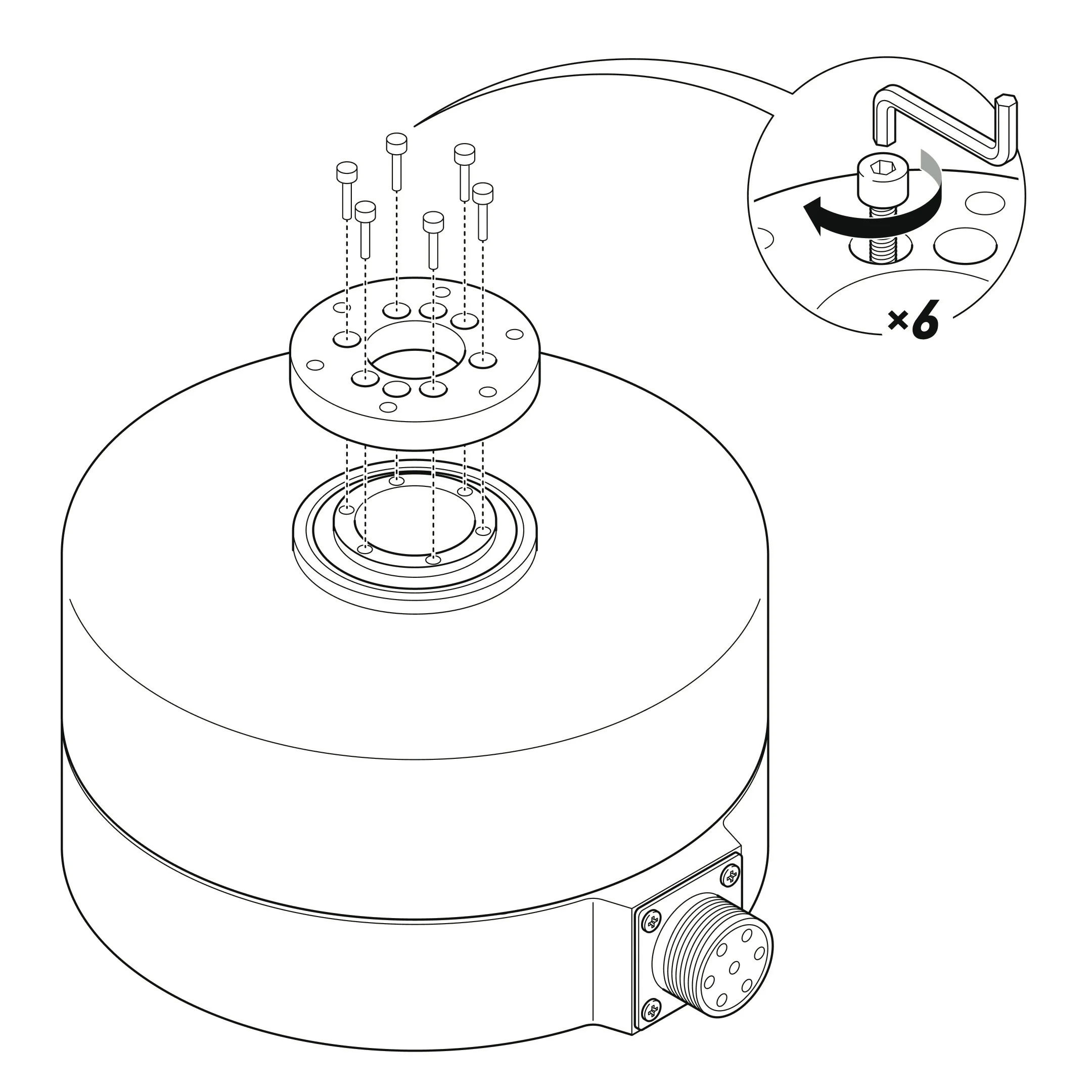

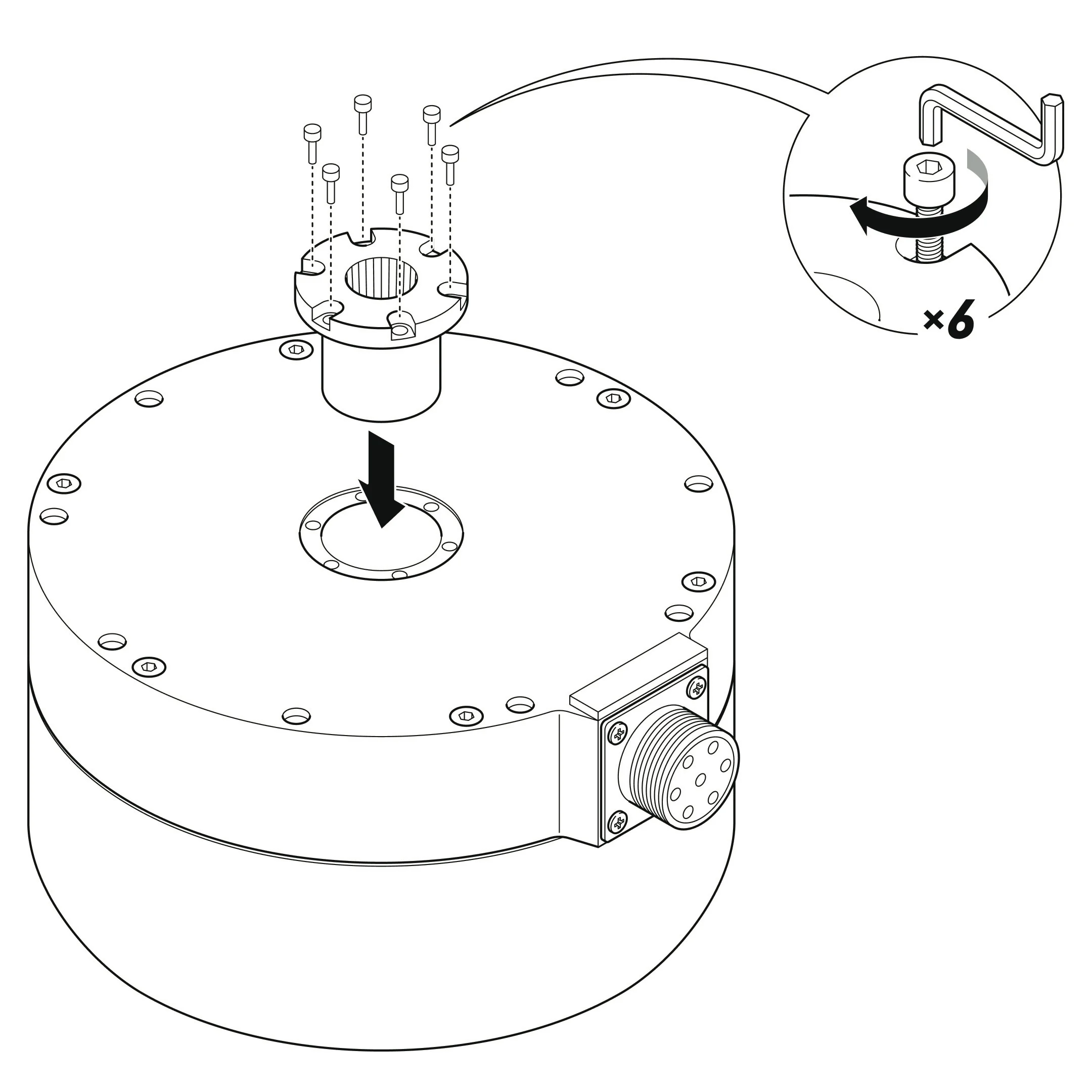

3.3.3 Монтаж шлицевого соединителя
Установите шлицевой соединитель на нижнюю часть электромотора и зафиксируйте болтами с использованием фиксатора резьбы из комплекта поставки, как показано на Рисунке 5.
3.3.4. Монтаж хомута на рулевой вал

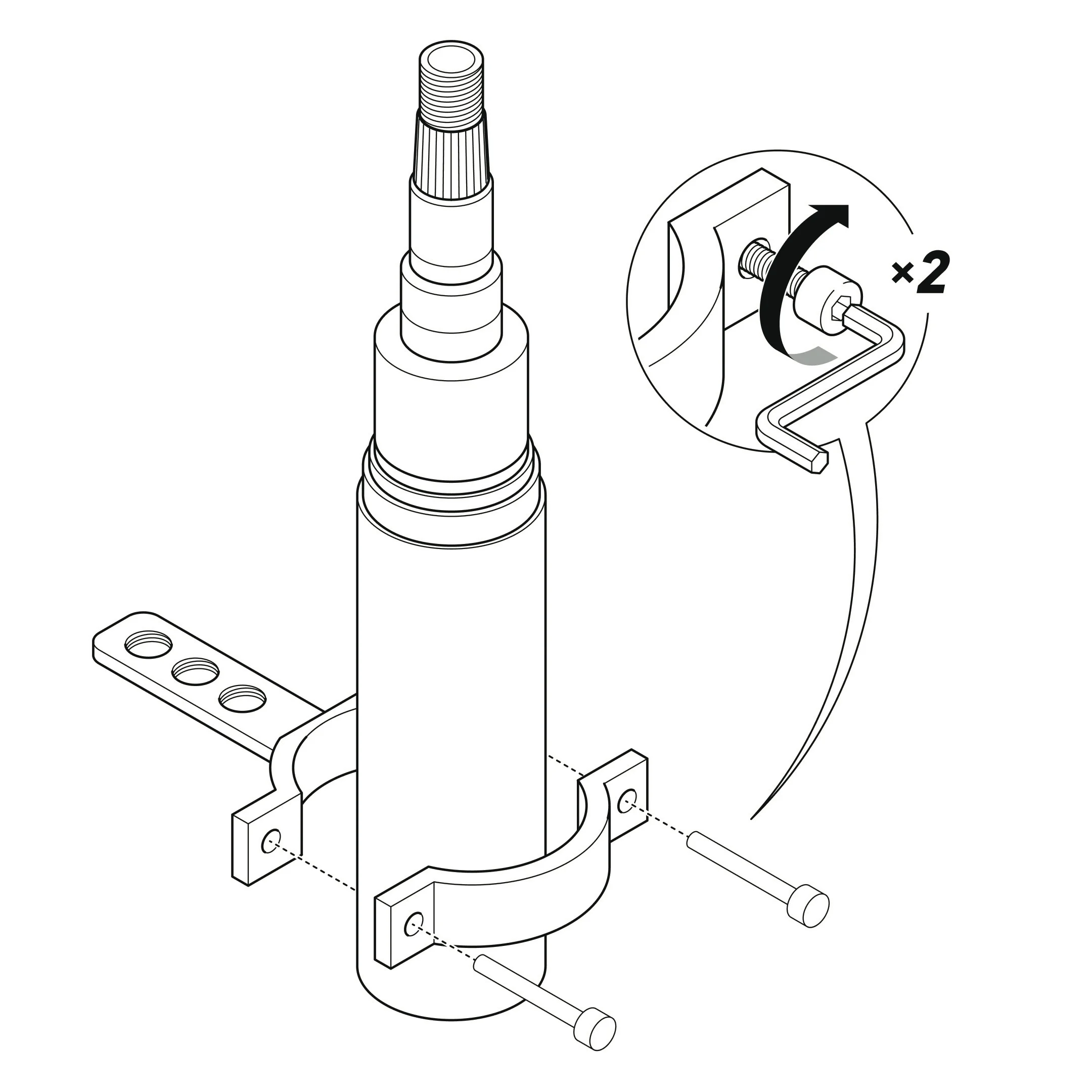

Установите крепежный хомут на рулевой вал и прикрутите болты, как показано на Рисунке 6.
3.3.5. Сборка крепления электромотора

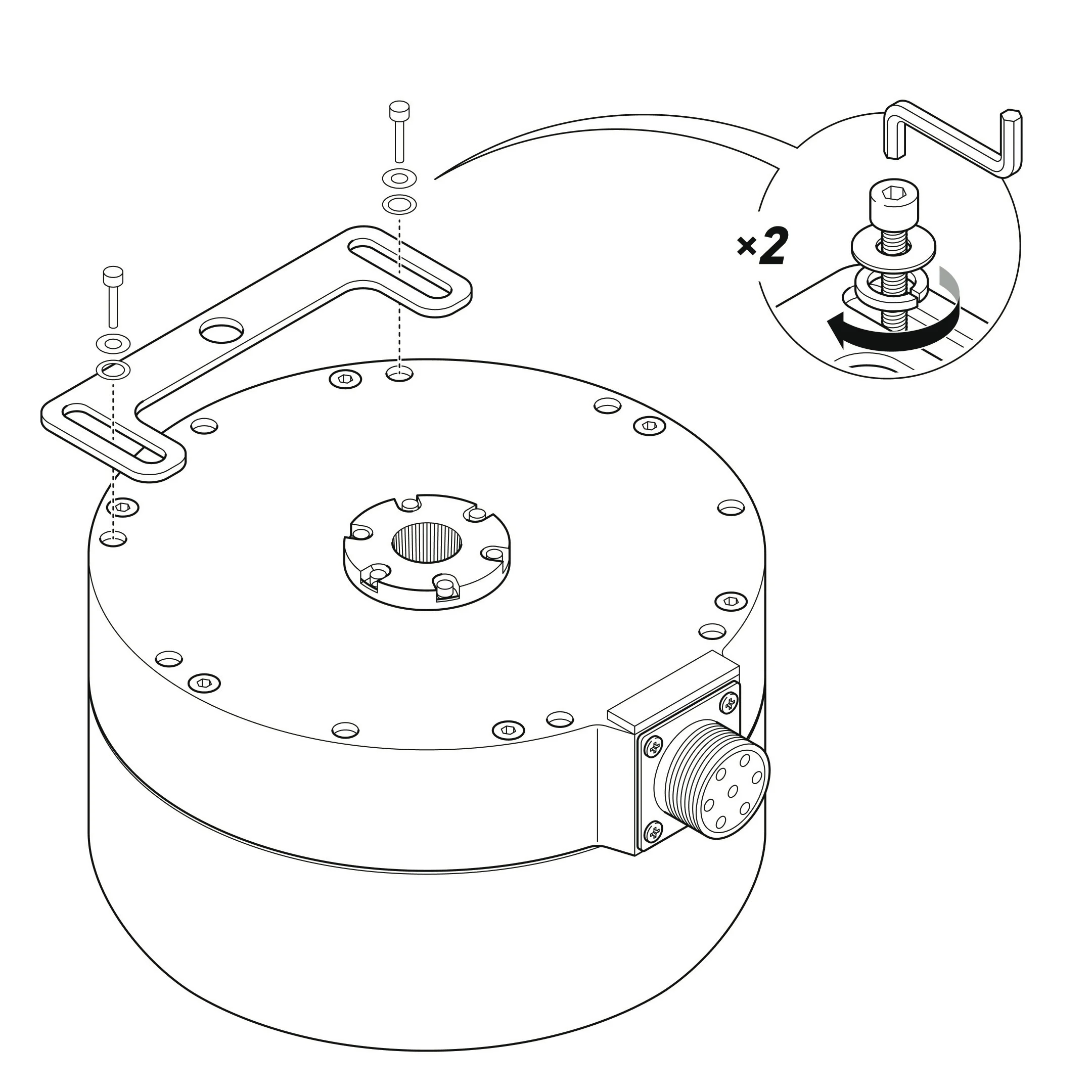

Соберите крепление электромотора, как показано на Рисунке 7.

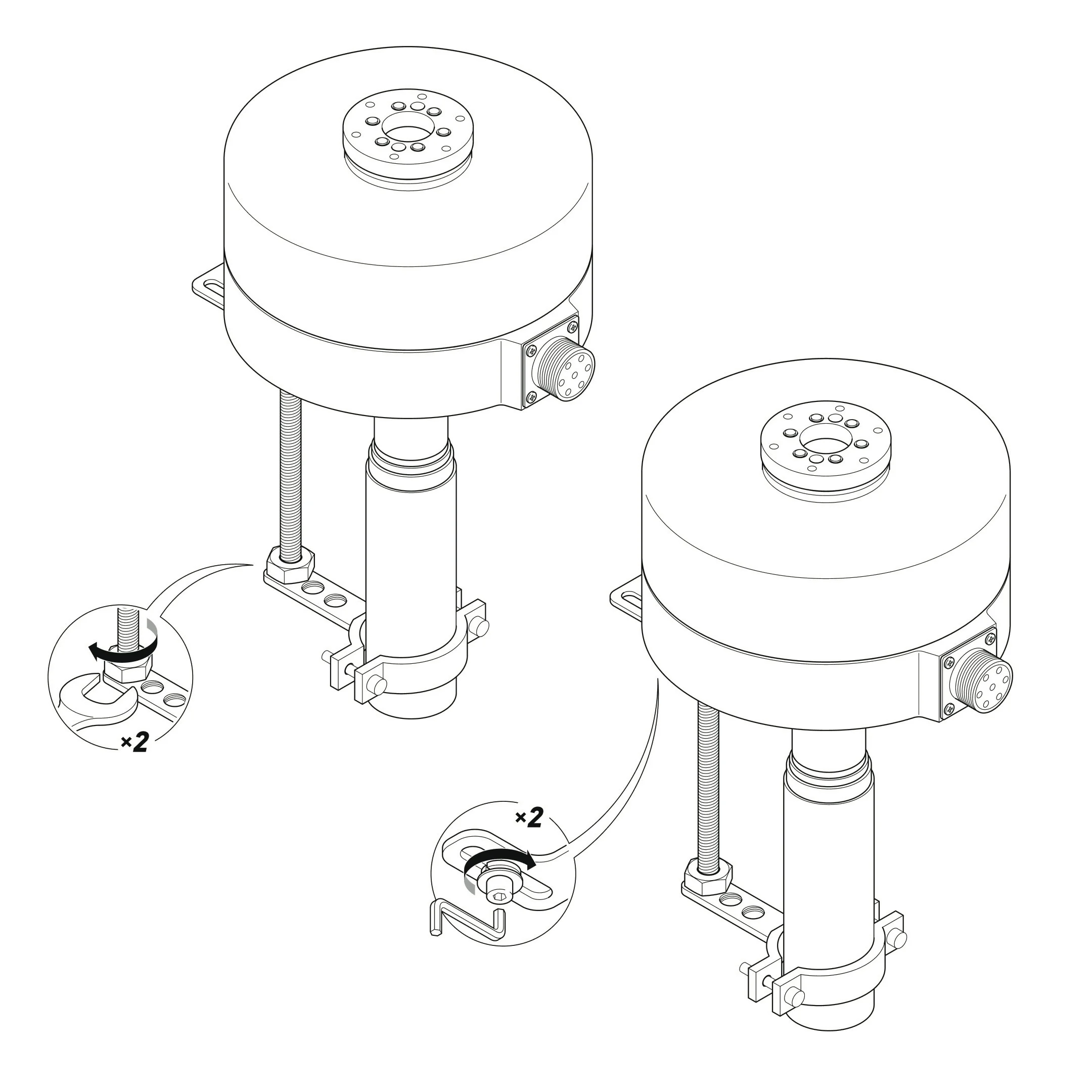

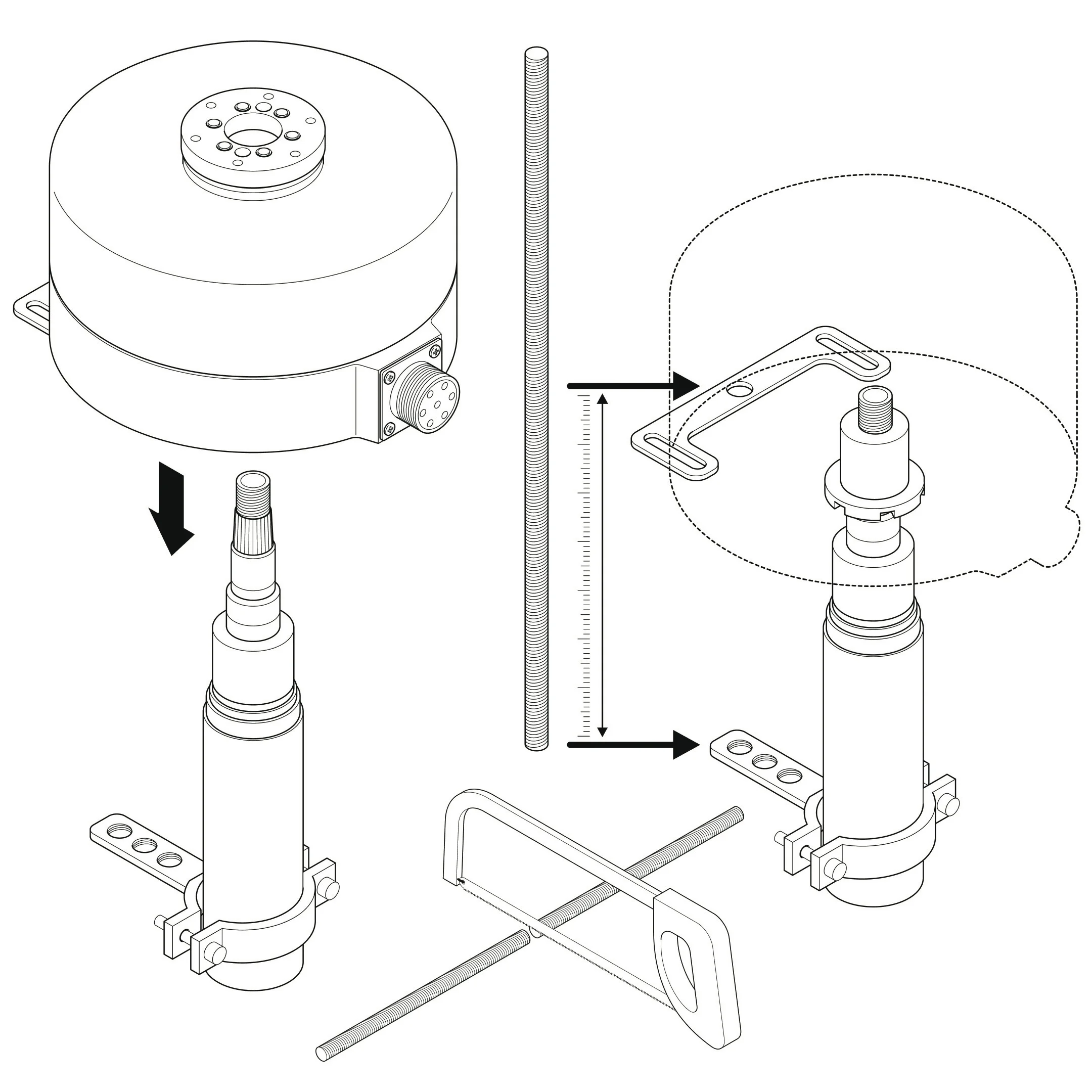

3.3.6. Регулировка высоты
Отрегулируйте высоту крепления электромотора шпилькой – до достижения необходимого уровня. Отпилите шпильку до нужной длины, если это необходимо (см. Рисунок 8).

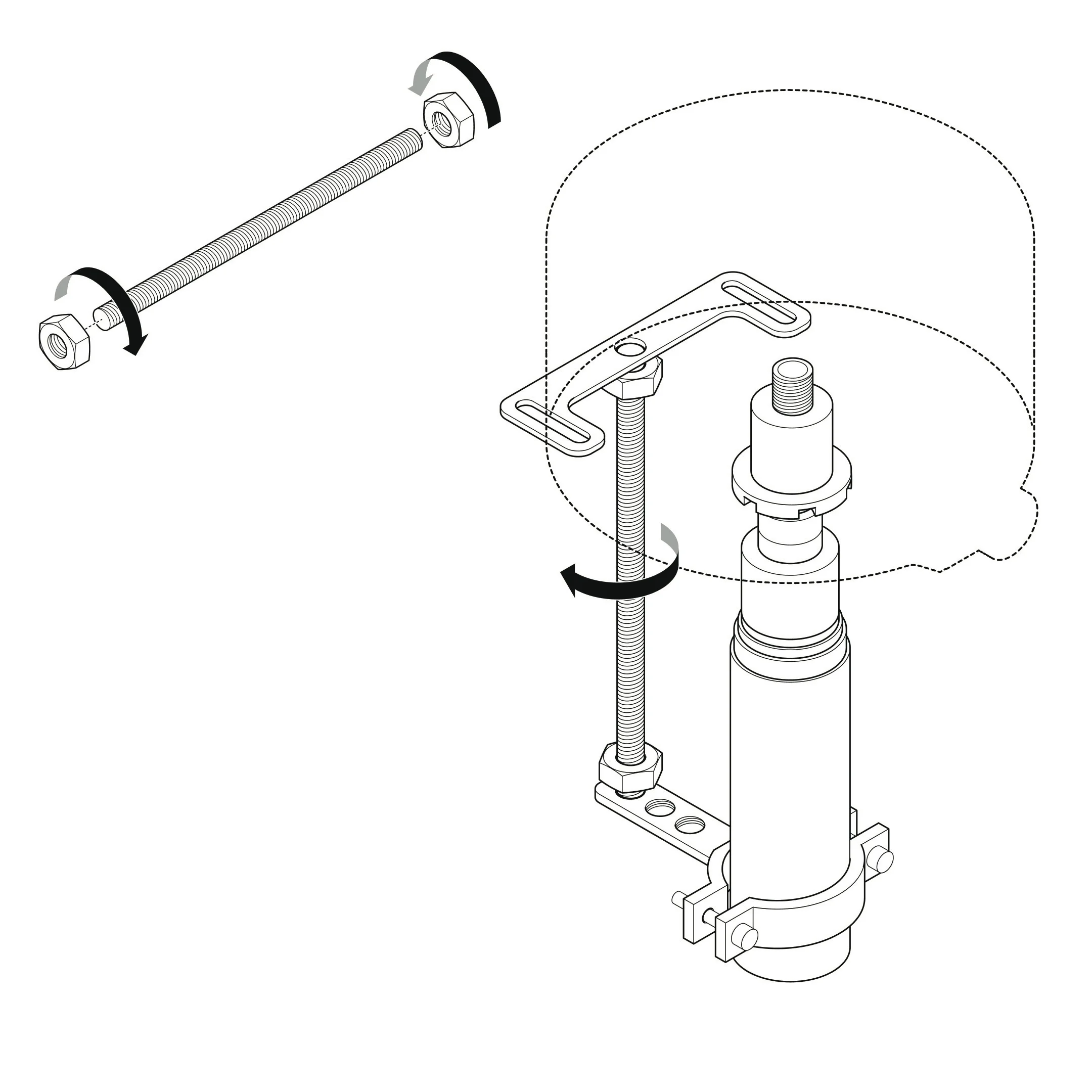

3.3.7. Установка шпильки
Накрутите гайки на обе стороны шпильки.
Вкрутите шпильку одной стороной в хомут, другой стороной – в крепление электромотора, как показано на Рисунке 9.
3.3.8. Закрепление всех соединений и установка электромотора
После регулировки высоты крепления прикрепите электромотор к ответной части крепления. Само крепление должно быть смонтировано на рулевую колонку. Протяните все элементы соединения с использованием фиксатора резьбы, убедитесь в соосности вращения вала электромотора и рулевой вала, а также в надежности всех соединений и отсутствии люфтов (см. Рисунок 10).
Даже небольшие люфты в креплении мотора могут отрицательно сказаться на точности позиционирования ТС. Подруливатель «Кампус Лейос» в состоянии компенсировать небольшие люфты в рулевом управлении, однако не способен компенсировать люфты самого крепления электромотора.

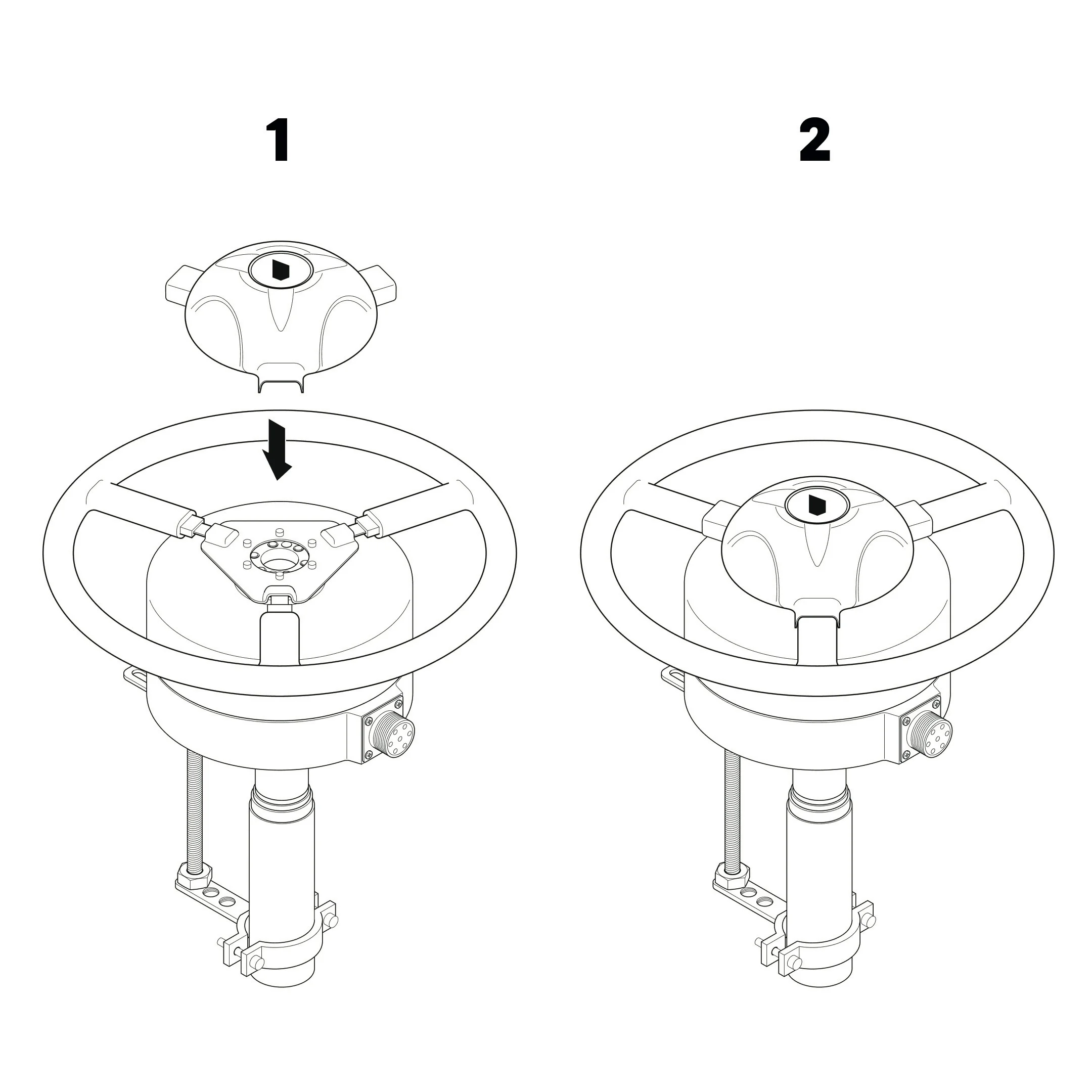

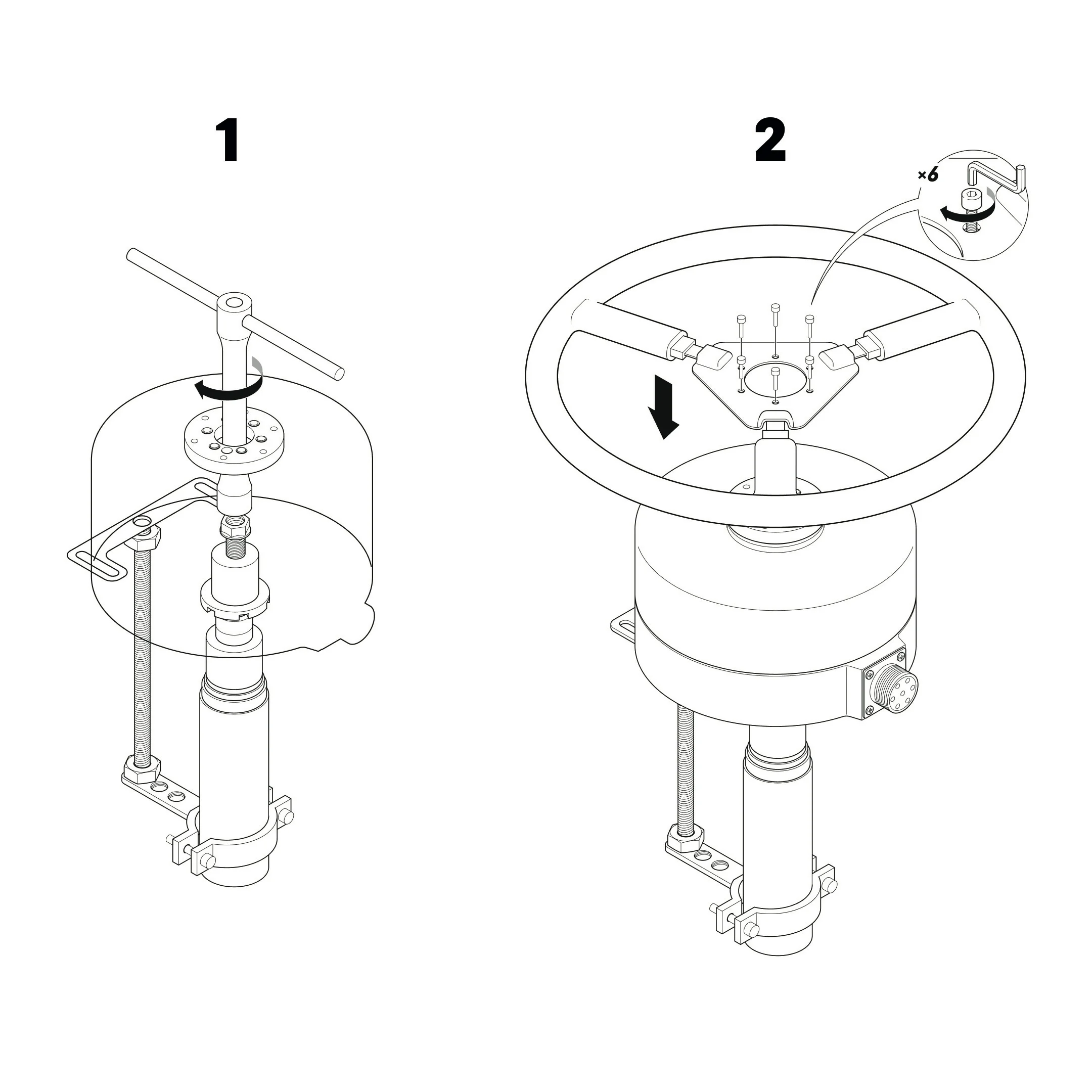

3.3.9. Установка руля из комплекта поставки
Произведите монтаж руля, входящего в комплект поставки, на переходную шайбу и затяните его винтами как показано на Рисунках 11 и 12.

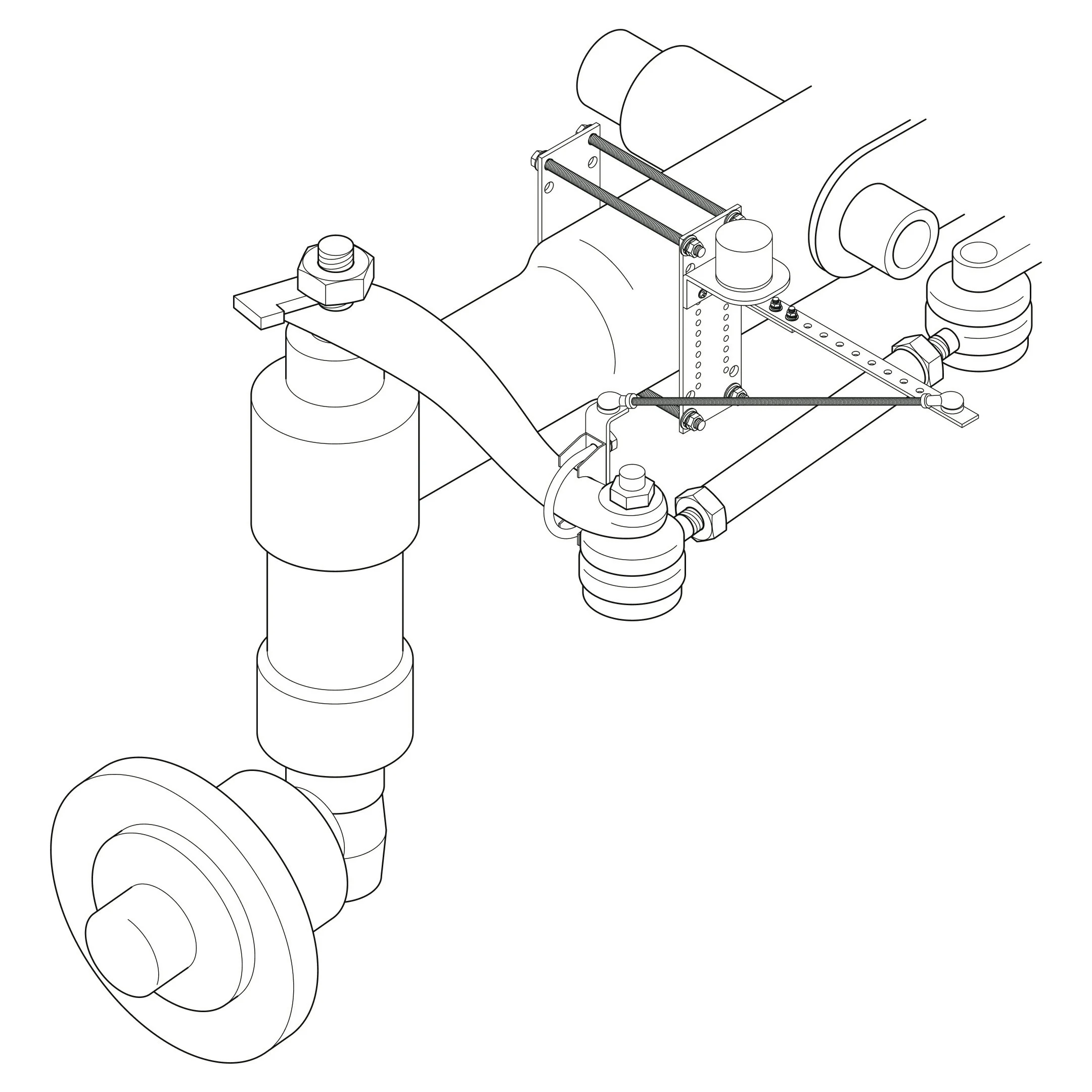

3.4. Установка датчика угла поворота рулевую тягу колеса
Датчик угла поворота должен быть установлен на балку поворотных колес. Тяга датчика колеса крепится к рулевой тяге (см. Рисунок 13). Используйте металлический хомут из комплекта поставки, чтобы зафиксировать и притянуть тягу датчика колеса к рулевой тяге трактора. Длина шпильки регулируется по месту установки датчика.
3.4.1. Сборка первой части крепления

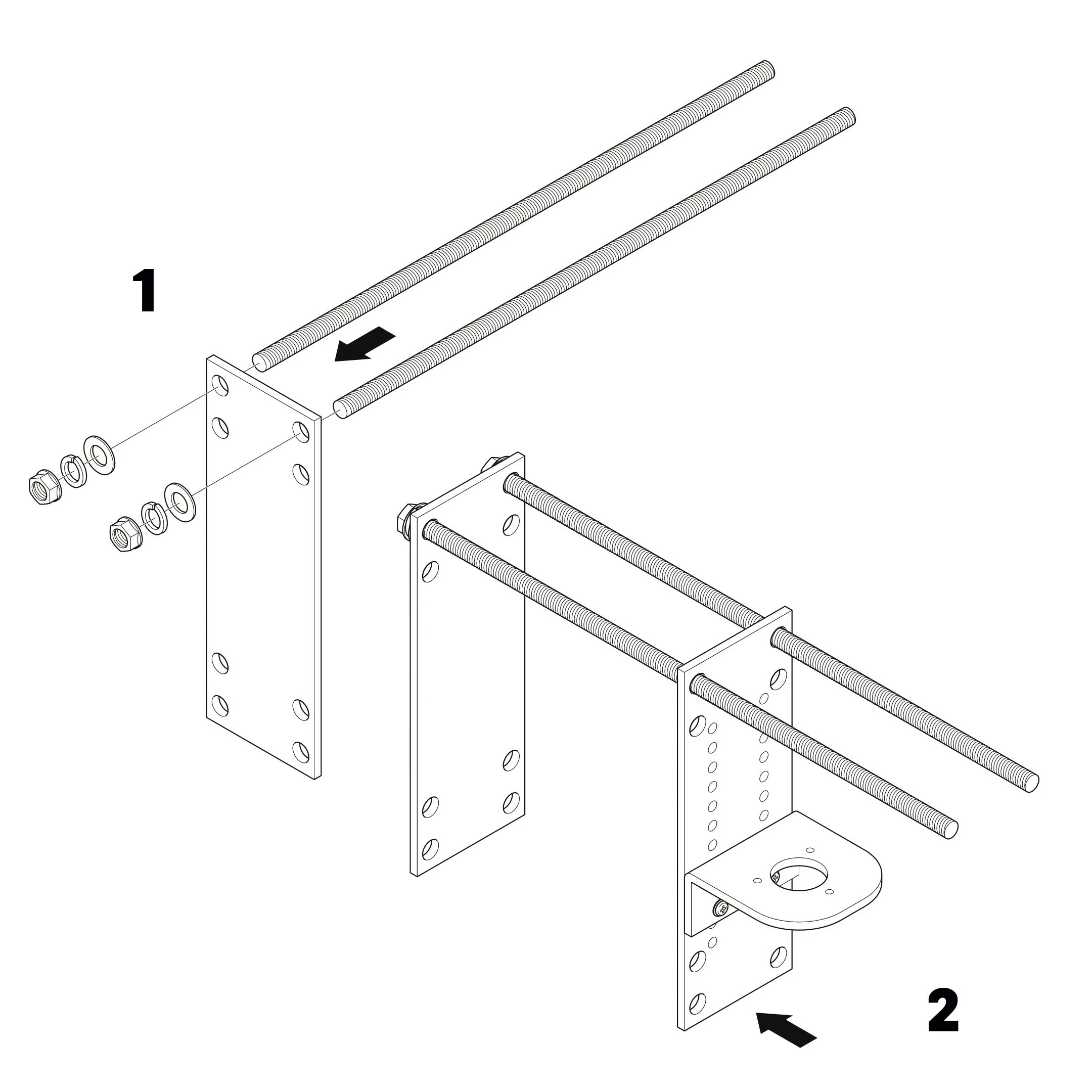

Соберите первую часть крепление датчика как показано на Рисунке 14.
3.4.2. Примерка крепления

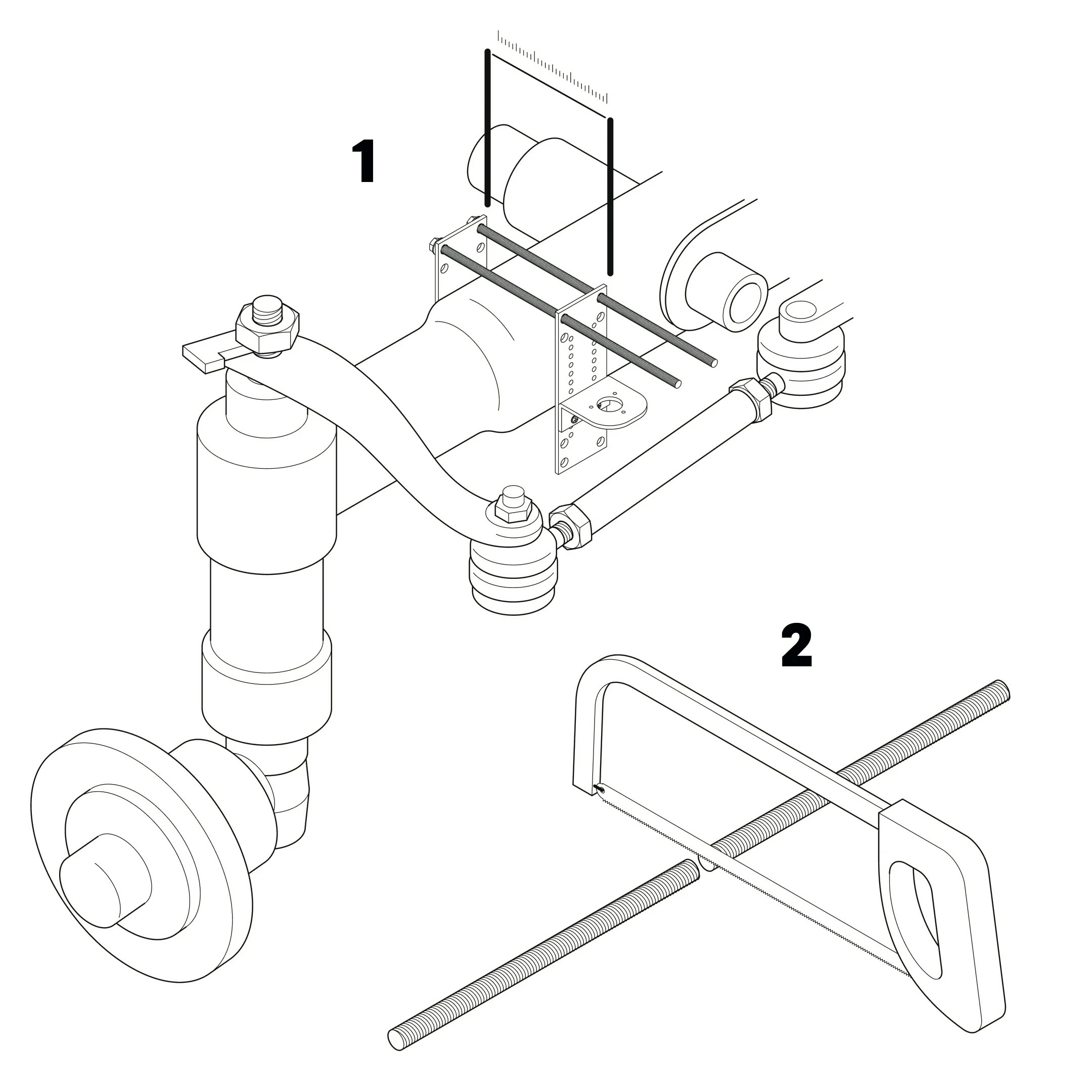

Примерьте первую часть крепления на балку трактора и отпилите шпильки до нужной длины (Рисунок 15).

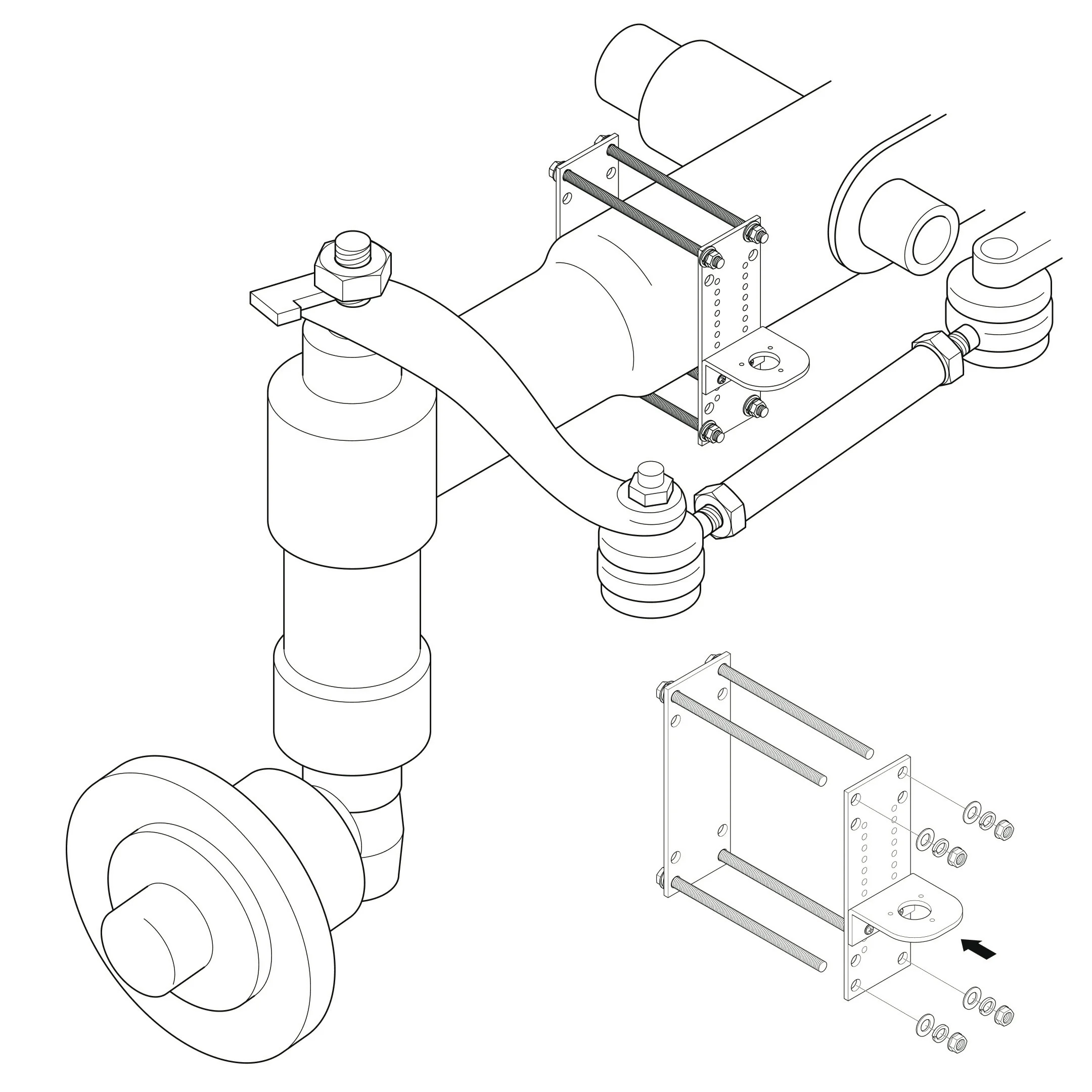

3.4.3. Сборка крепления на рулевой балке
Проденьте пластину с креплением датчика и затяните его гайками, как показано на Рисунке 16.

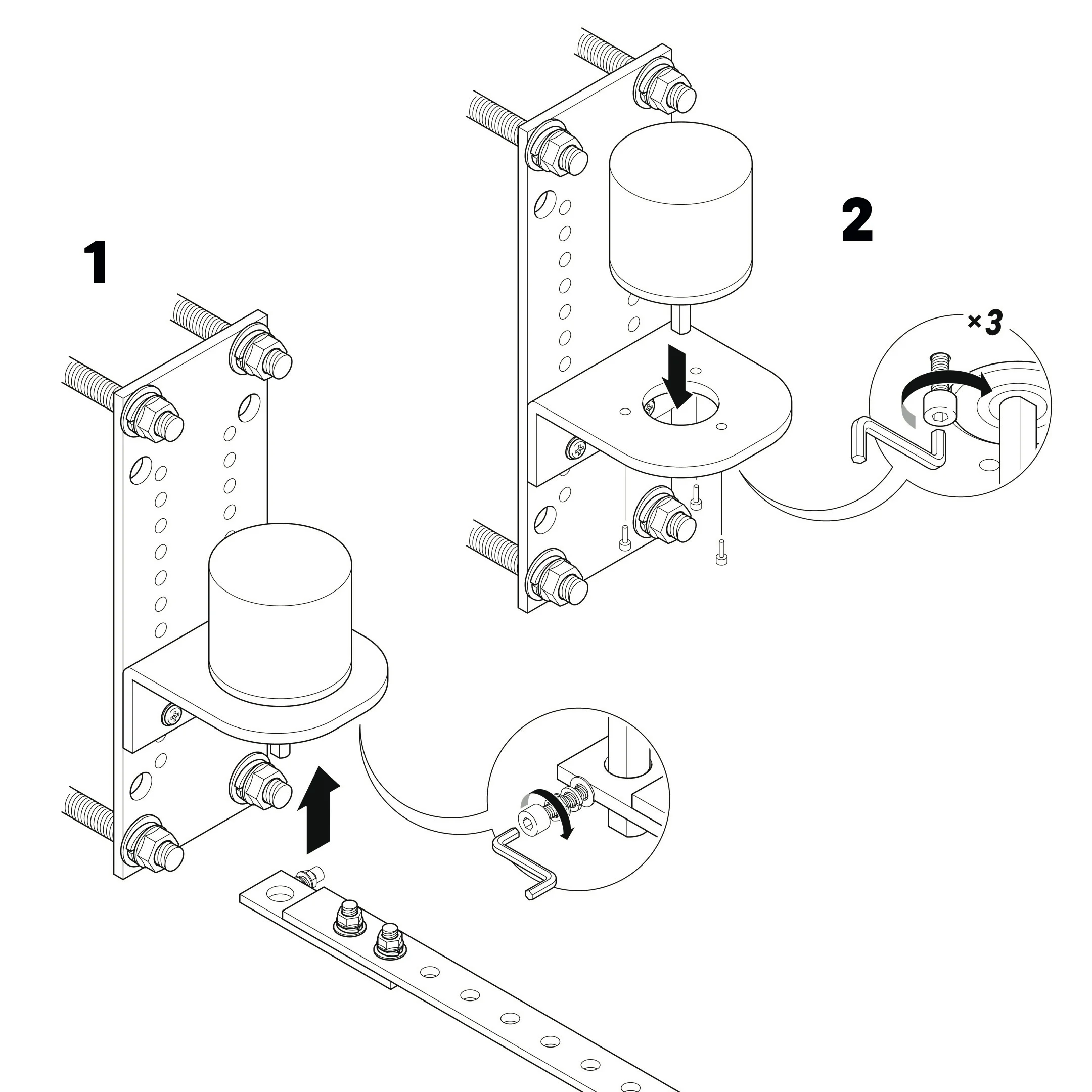

3.4.4. Установка датчика в крепление

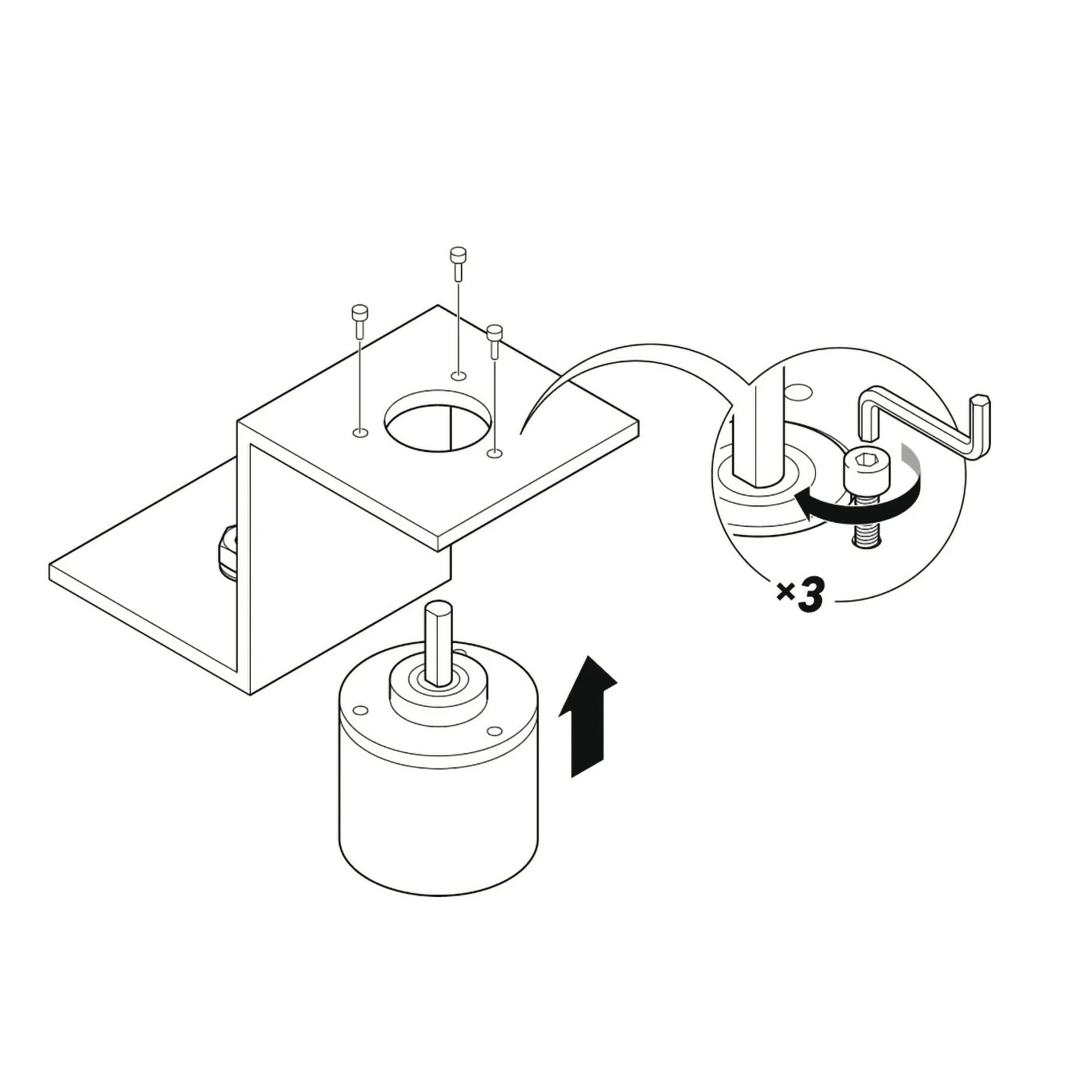

Установите датчик в крепление и затяните его тремя шестигранными болтами. Установите перфорированную пластину рычага на вал датчика и затяните контрирующий болт (Рисунок 17).
3.4.5. Установка рычага датчика

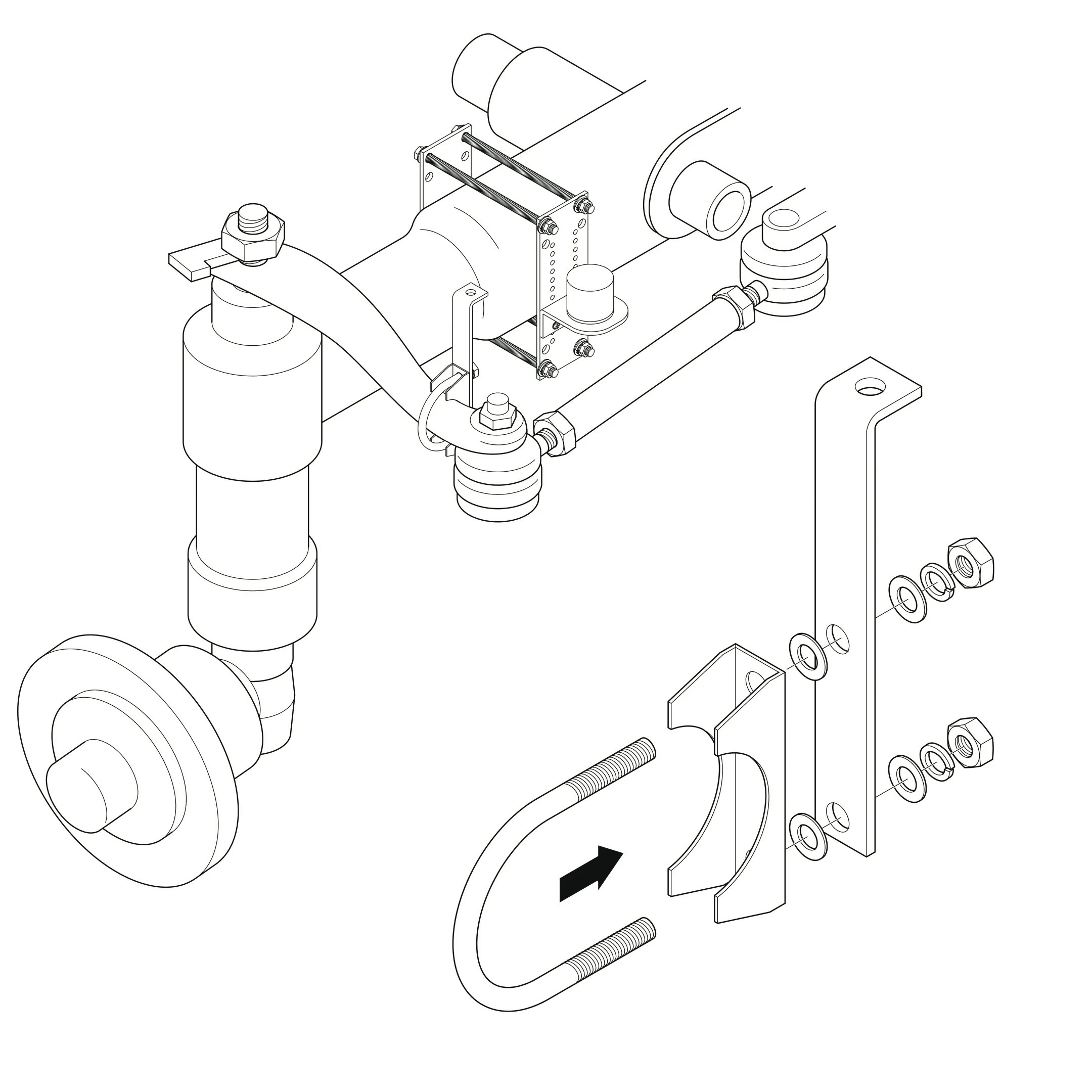

Установите рычаг датчика колеса на противоположную подвижную рулевую тягу. Используя хомут (Рисунок 18).

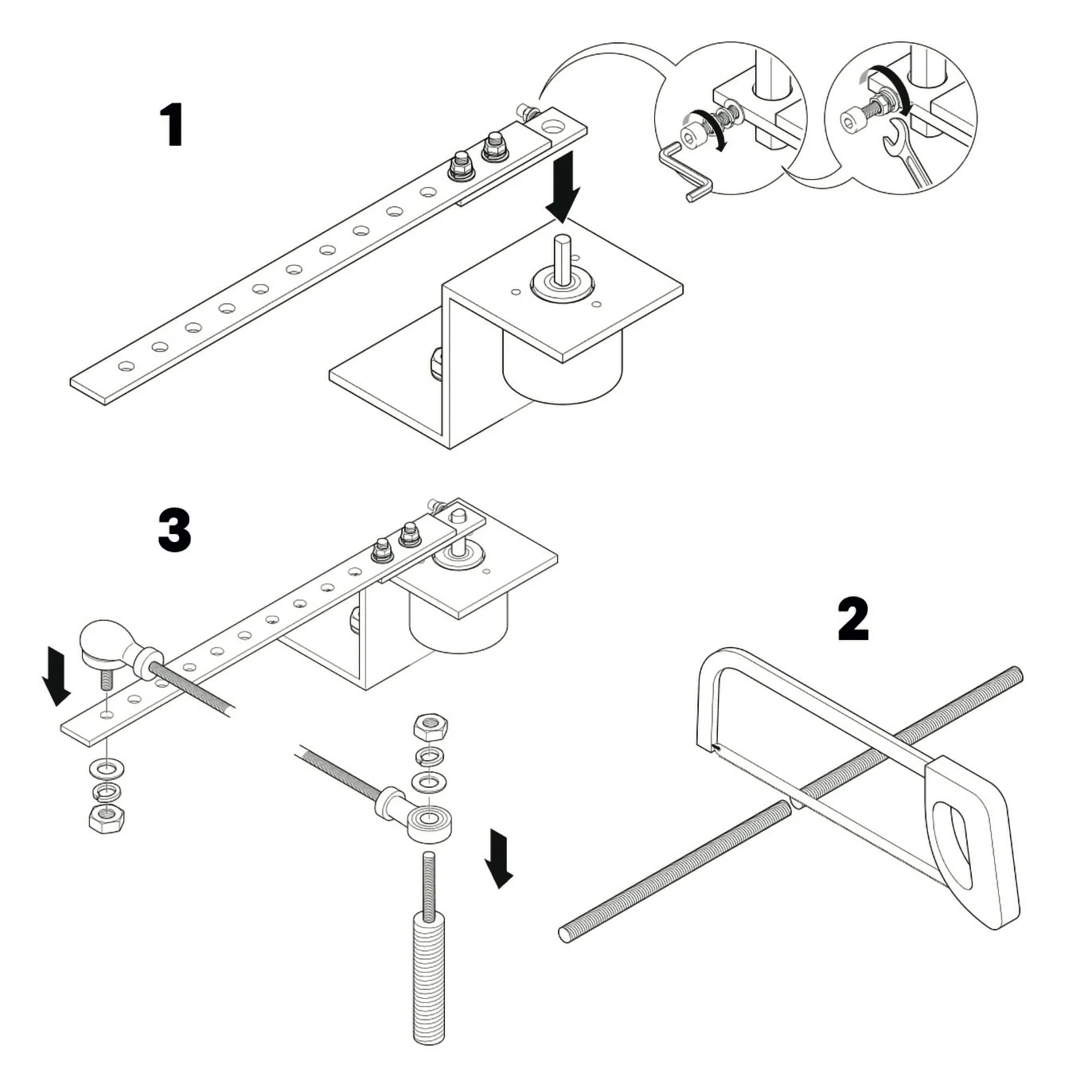

3.4.6. Установка шпильки

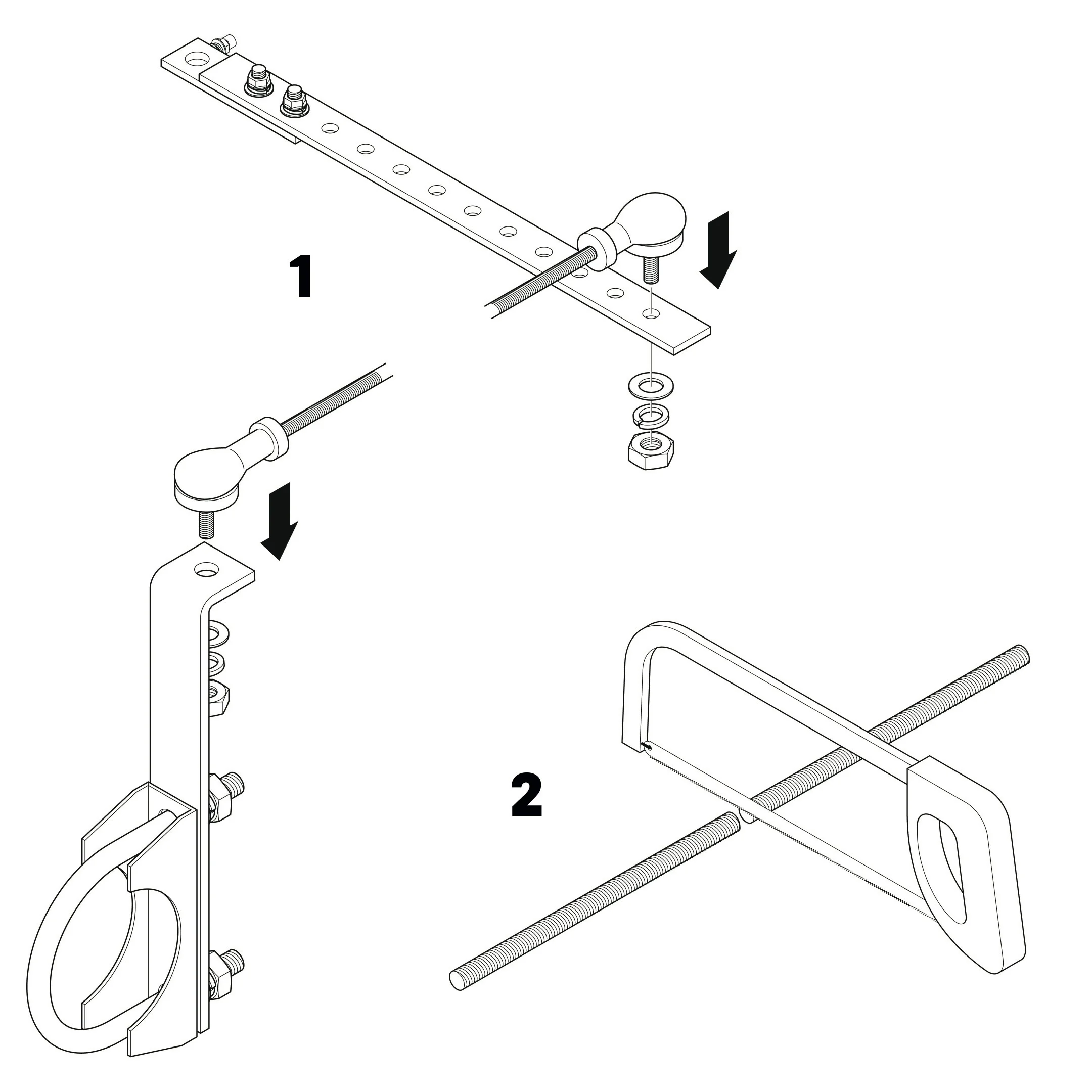

Примерьте шпильку рычага и отрегулируйте ее по длине таким образом, чтобы рычаг датчика колеса при максимальном и минимальном углу поворота колес сохранял естественный ход, без натяга и перелома (Рисунок 19).

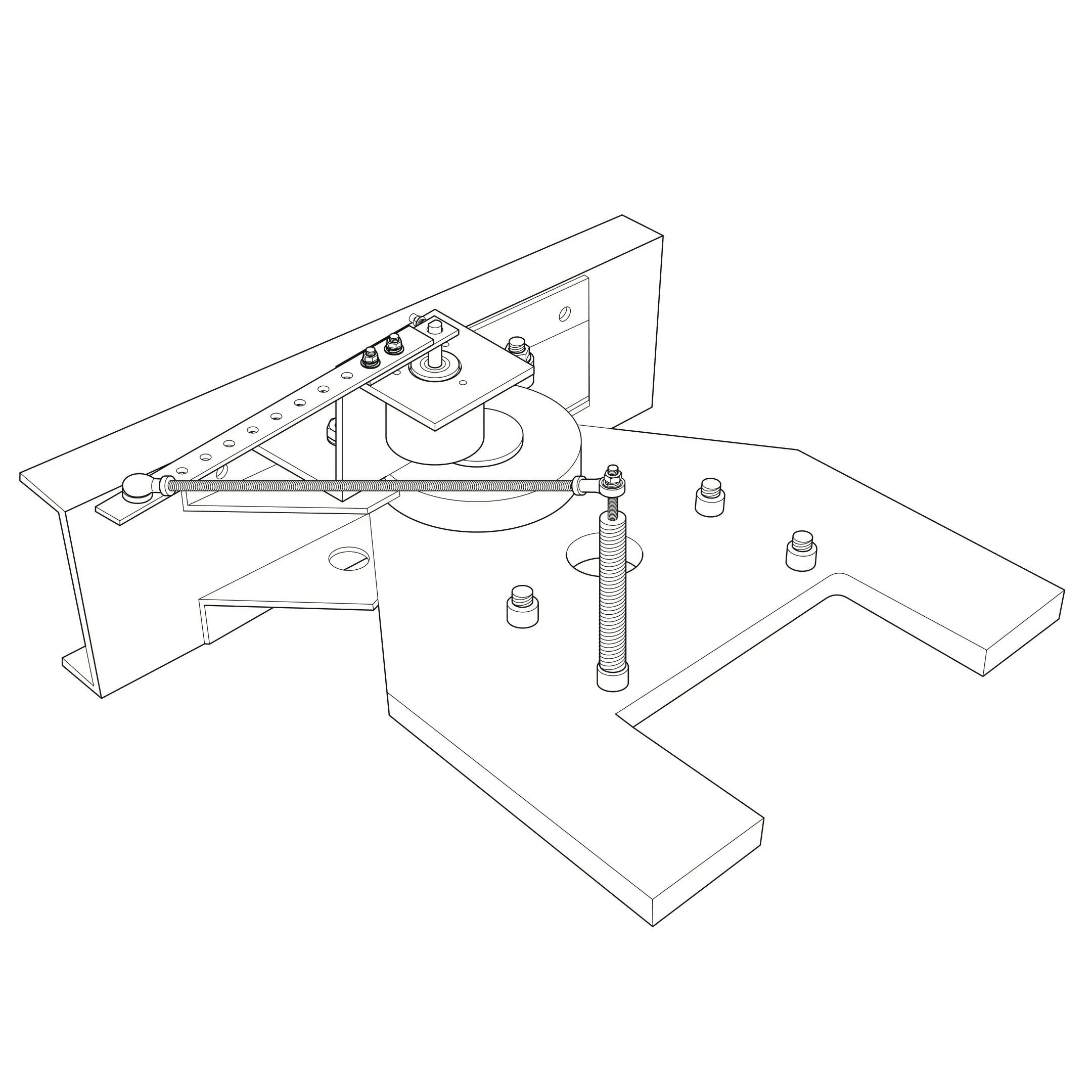

3.5. Установка датчика угла поворота на шарнирно-сочлененную раму
В случае установки на шарнирно-сочлененную раму датчик угла поворота должен быть установлен на переднюю или заднюю полураму. Тяга датчика колеса крепится к шпильке из комплекта поставки на противоположную полураму (см.
Рисунок 20).

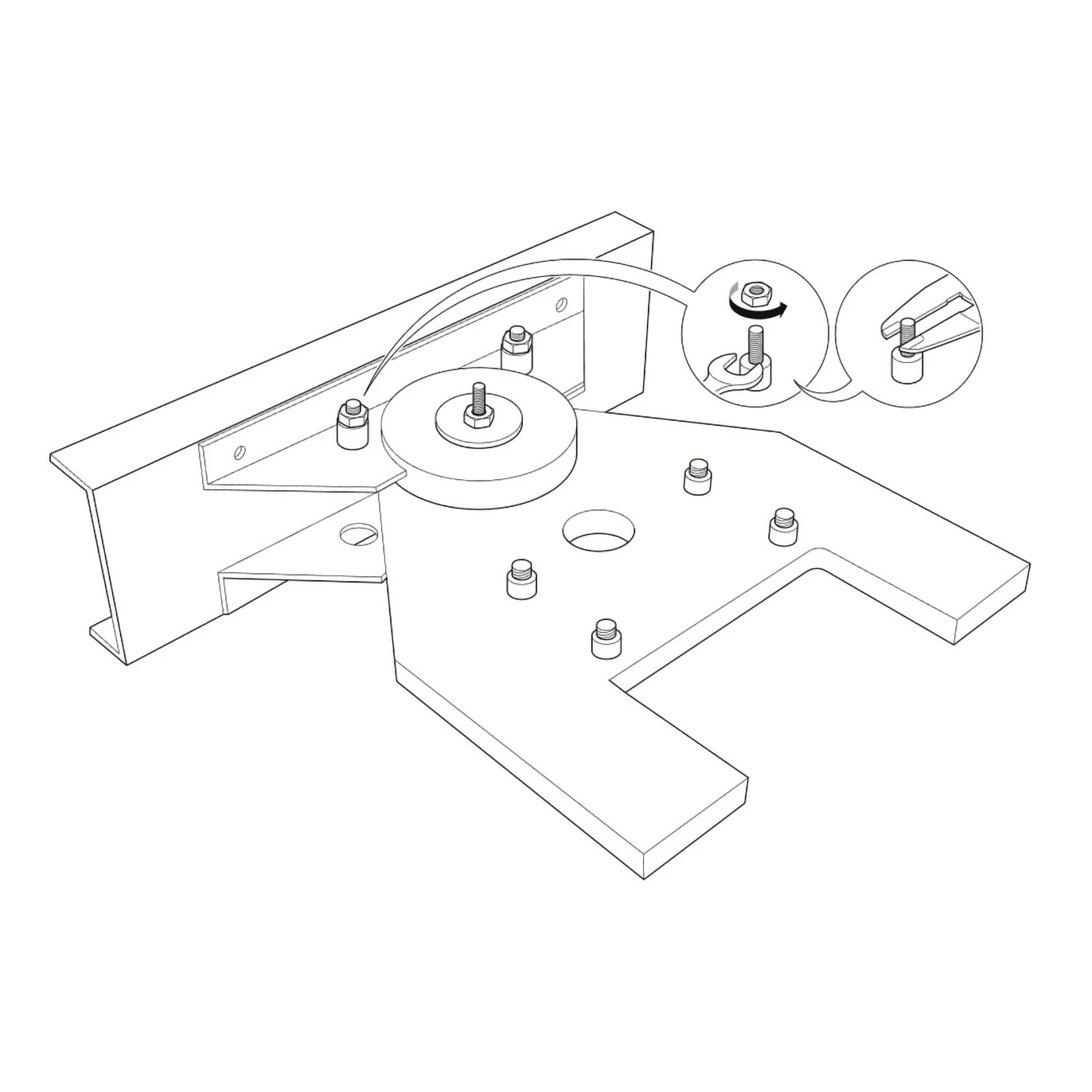

3.5.1. Подготовка места крепления
Найдите удобное для установки место и открутите гайку на которую планируете прикрепить крепление датчика колеса (Рисунок 21).

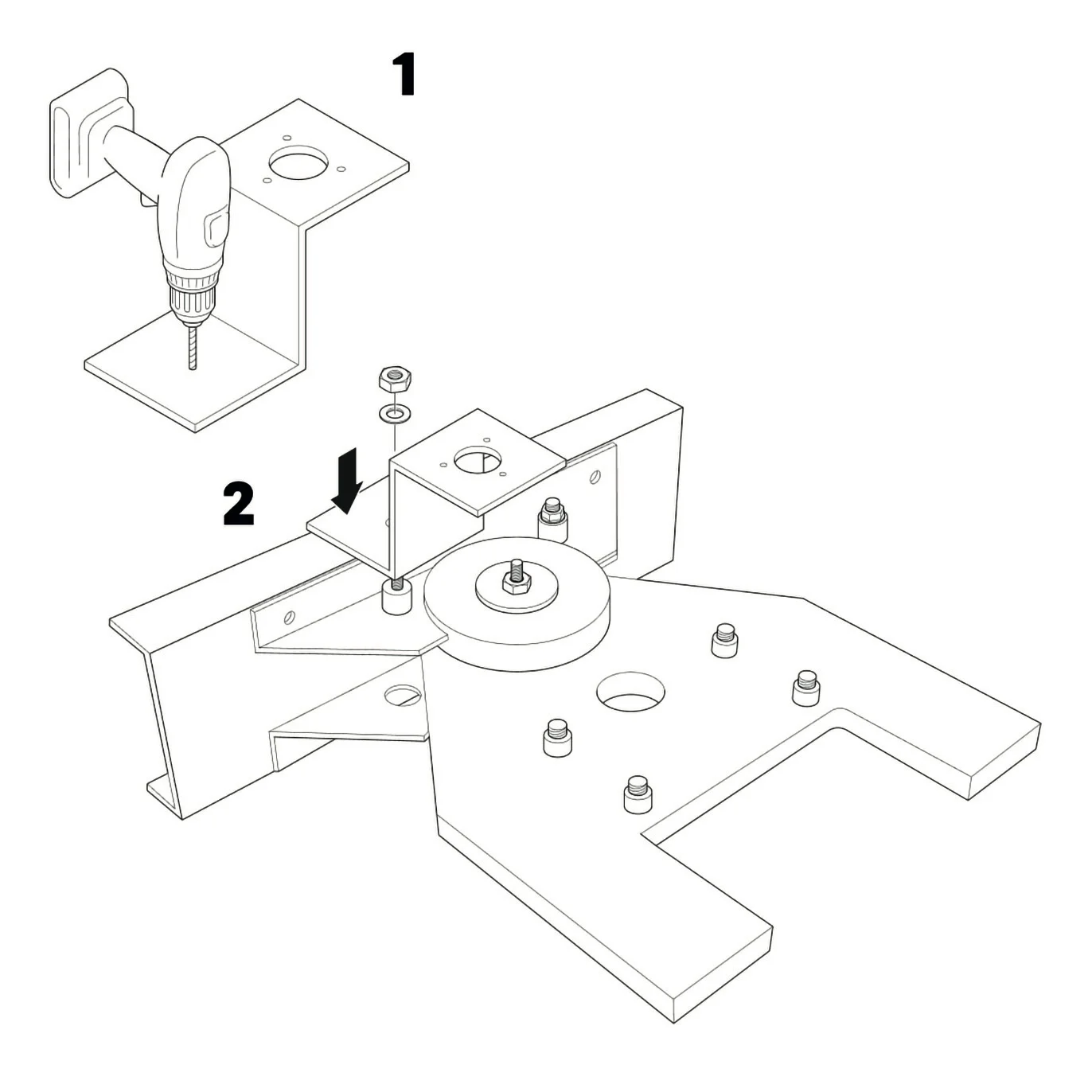

3.5.2. Установка первой части крепления
Измерьте диаметр болта крепления и подберите соответствующее сверло. Просверлите отверстие необходимым диаметром. Прикрутите первую часть крепления к болту (Рисунок 22).
3.5.3. Установка датчика угла поворота
Установите датчик угла поворота в крепление и прикрутите его тремя шестигранными болтами как показано на Рисунке 23.

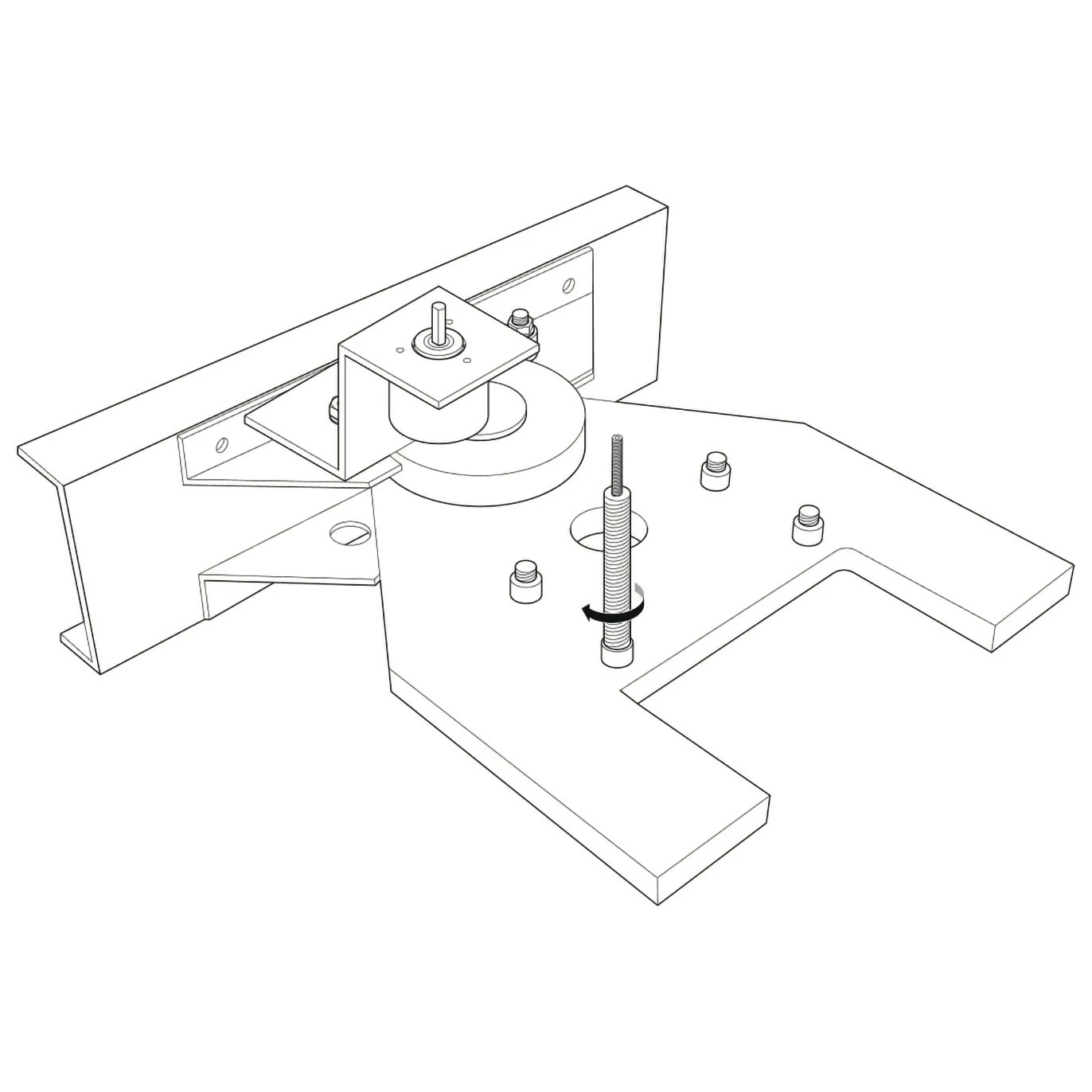

3.5.4. Установка шпильки
Найдите место для установки шпильки с противоположной стороне. Вкрутите шпильку подходящей резьбы в место установки.
3.5.5. Установка рычага крепления
Установите перфорированную пластину на датчик. Примерьте шпильку и отпилите ее до нужной длины. Установите шпильку в крепление (Рисунок 25).
3.6. Установка коммутатора
Перед непосредственным монтажом коммутатора необходимо подключить кабели к ответным разъемам, согласно схеме, представленной в разделе 2 настоящего руководства.
Все кабельные соединения имеют обозначающие наклейки. Названия разъемов коммутатора находятся на дне корпуса.
3.6.1. Выбор места установки коммутатора
Необходимо выбрать место крепления коммутатора, которое обеспечит его жесткую фиксацию с кузовом ТС. Коммутатор имеет встроенную систему компенсации кренов и должен повторять движения кузова ТС.
Все возможные положения установки коммутатора можно найти в навигаторе, для чего необходимо обратиться к разделу «Профиль техники» и перейти на шаг 4 «Положение коммутатора».
Выбирайте место для установки коммутатора с таким расчетом, чтобы избежать случайного повреждения кабелей и их отключения от разъемов. Обратите внимание на длину кабелей, ориентируясь при этом на длину самого короткого кабеля.
Все кабели, выходящие из коммутатора, должны быть зафиксированы таким образом, чтобы избежать трения кабеля о кабину или часть кузова ТС и, как следствие, их последующей порчи.
3.6.2. Подключение коммутатора
После подключения всех кабелей коммутатор фиксируется к кузову ТС. Убедитесь в том, что кабели установлены не в натяг, не имеют переломов и свободно отключаются от коммутатора.
3.7. Установка навигатора
3.7.1. Установка розетки прикуривателя
В случае удлинения проводов сечение кабеля должно соответствовать потребляемой мощности прибора (не менее 1 А).
Во избежание непредвиденных ситуаций, место установки навигатора выбирается с таким расчетом, чтобы хватило пространства для установки розетки прикуривателя, и при этом контакты не касались кузова трактора.

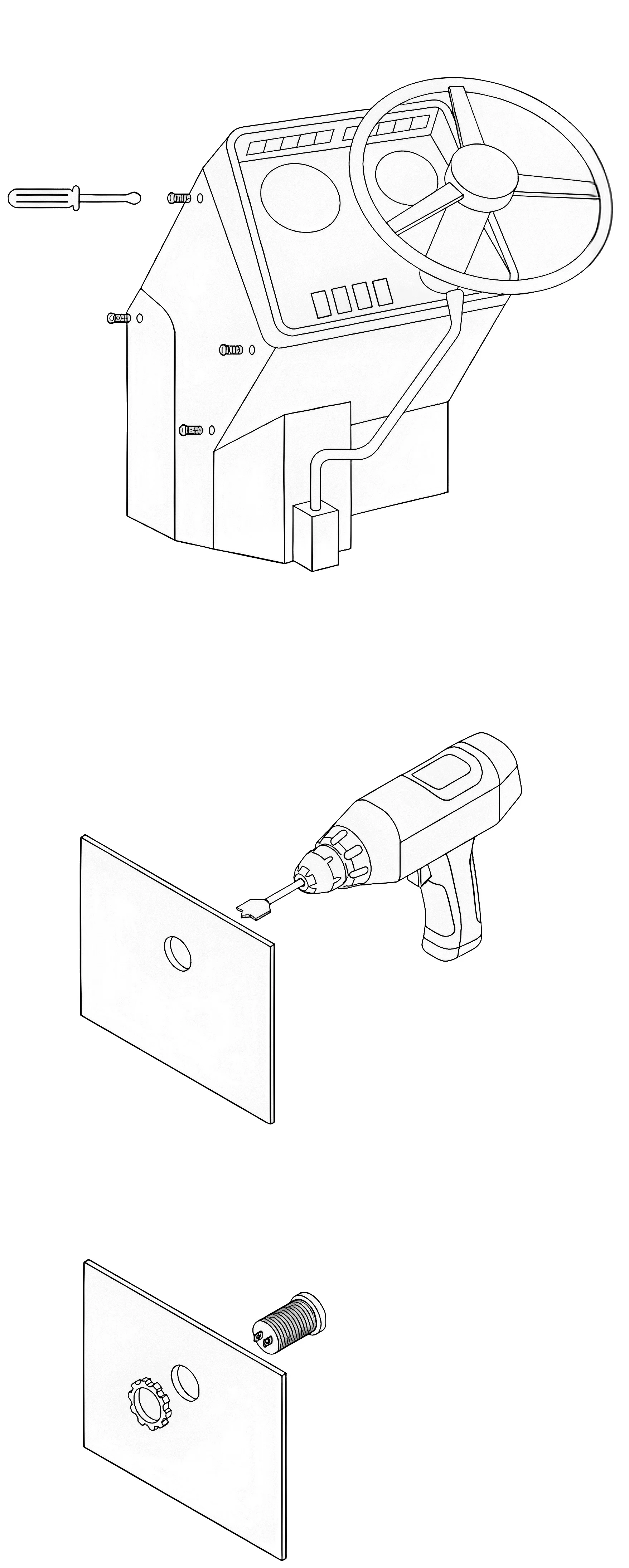

Просверлите отверстие в месте, где вы планируете установить розетку прикуривателя.
Выбирайте место таким образом, чтобы при закрывании панели ТС, клеммы прикуривателя не замкнулись на массу ТС.
Проденьте его в отверстие.
Затяните гайку.
3.7.2. Установка навигатора
Установите навигатор на лобовое стекло ТС, используя кронштейн. Подключите навигатор к бортовой сети с помощью адаптера питания, входящего в комплект поставки.
Для максимальной фиксации кронштейн необходимо устанавливать на чистую и гладкую поверхность (без шагрени и узоров).
Все оборудование должно быть запитано от блока предохранителей из комплекта поставки.
Протрите место установки кронштейна тряпкой, чтобы убрать пыль.
Снимите защитную пленку с присоски кронштейна.
Отведите рычаг кронштейна в положение, показанное на рисунке.
Приложите кронштейн к месту установки и прижмите его.
Переведите рычаг кронштейна в положение, показанное на рисунке.
Установите навигатор в пазы кронштейна и потяните его вниз, чтобы зафиксировать.
3.7.3. Установка солнцезащитного козырька
Агронавигатор комплектуется солнцезащитным козырьком, который устанавливается на навигатор с помощью клеевой ленты с застежкой. Производитель рекомендует использовать солнцезащитный козырек для того, чтобы избежать засветки дисплея при попадании на него солнечного света. Для установки козырька выполните следующие действия:
1. Наклейте ленту на боковые грани навигатора.
2. Присоедините солнцезащитный козырек к боковым стенкам навигатора с помощью ленты с застежкой.
3. Установите навигатор на кронштейн.
3.8. Установка кнопки аварийного отключения
Смонтируйте кнопку аварийного отключения. Диаметр отверстия для монтажа кнопки составляет 22 мм.
Кнопка аварийного отключения служит для экстренного отключения питания блока предохранителей. В случае, если по какой-либо причине необходимо принять ручное управление, а интерфейсные кнопки на навигаторе не оказывают никакого действия, немедленно нажимайте кнопку аварийного отключения! Выбирайте место установки кнопки таким образом, чтобы механизатор имел прямой доступ к ней и мог оперативно ею воспользоваться.
Убедитесь в том, что кнопка не контактирует с элементами кузова ТС.
3.9. Подключение USB-модема
Модем подключается к агронавигатору через USB- удлинитель из комплекта поставки. В модеме используется СИМ-карта размера 15х12 мм.
На лицевом счете СИМ-карты должны быть положительный баланс и подключенная услуга «GPRS Интернет». Пользователь самостоятельно выбирает провайдера, тариф и активирует СИМ-карту.
Модем необходим для передачи поправок от БС через Интернет. В случае использования поправок от БС через Интернет при отсутствии интернет-соединения в месте проведения работ производитель не гарантирует стабильную работу оборудования.
Некоторые комплекты могут поставляться с М2М СИМ-картами, которые поддерживают сети сразу нескольких операторов сотовой связи. Такие СИМ-карты подлежат предварительной регистрации по телефону поддержки провайдера.
Модем работает как роутер, поэтому СИМ-карта должна быть с возможностью раздачи Интернета.
Совет 1
Также обратите внимание на то, какой оператор в регионе проведения работ имеет наилучшее качество интернет- соединения.
Совет 2
Наилучший сигнал модема достигается при его установке на неметаллические поверхности. Чем выше расположение модема, тем качественнее сотовый сигнал. Обратите внимание на подводящий к модему кабель: он не должен выпасть из модема под действием силы тяжести.
3.10. Установка усиленной антенны
Антенну необходимо устанавливать на капот над передней осью техники.
Для удобства установки антенна имеет магнитное основание. Если поверхность ТС для монтажа имеет немагнитную основу, используйте металлический диск, входящий в комплект поставки. Убедитесь в том, что винтовые разъемы надежно зафиксированы.
4. Запуск подруливателя
4.1. Порядок включения
Необходимо строго соблюдать последовательность запуска элементов подруливателя.
Последовательность включения элементов подруливателя (в соответствии с пунктом «Схема
подключения к сети 12В» настоящего руководства):
1. Поверните подвижную часть кнопки в соответствии с направлением стрелок, изображенных на корпусе кнопки. В результате включения питания появится световой сигнал индикации на корпусе электромотора, датчике угла поворота, кнопке включения коммутатора и адаптере питания навигатора (при включении его кнопкой на корпусе).
2. Нажмите на кнопку на корпусе коммутатора.
В результате включится зеленая световая индикация на корпусе коммутатора.
3. Нажмите на кнопку на корпусе адаптера питания навигатора. В результате начнется загрузка ПО навигатора (см. Рисунок 26).
После завершения загрузки на экране навигатора отобразится «Главное меню» (см. Рисунок 27).
5. Профиль техники
Перед заполнением значений профиля техники необходимо провести максимально точные измерения. Недопустимо выставлять значения «на глаз», так как это приведет к неправильной работе всей системы. Погрешность измерений не должна превышать 1 см.
Для выполнения измерений необходимо воспользоваться рулеткой.

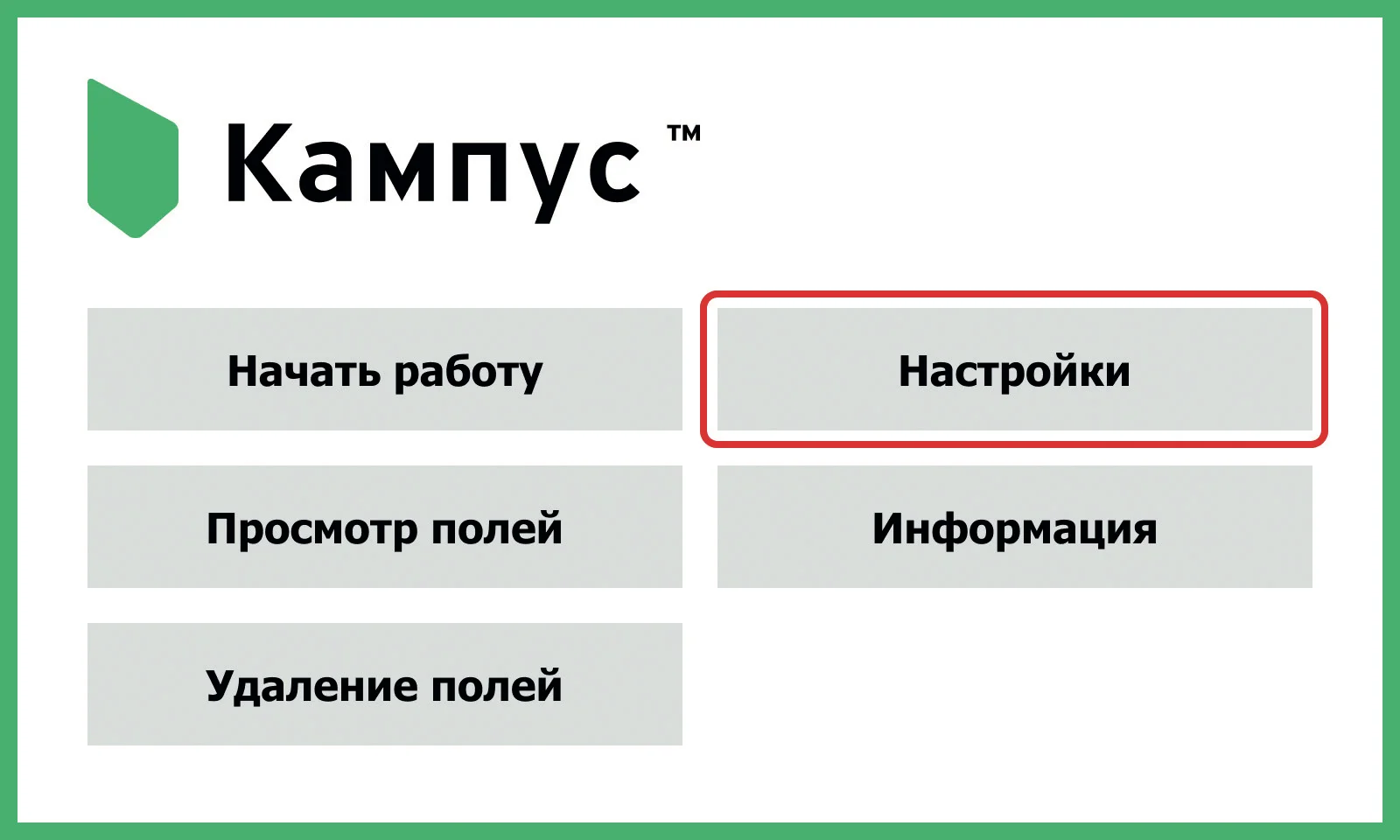

Перейдите в пункт главного меню навигатора «Настройки».
Прокрутите экран вниз до раздела «Сервис» (см. Рисунок 28).

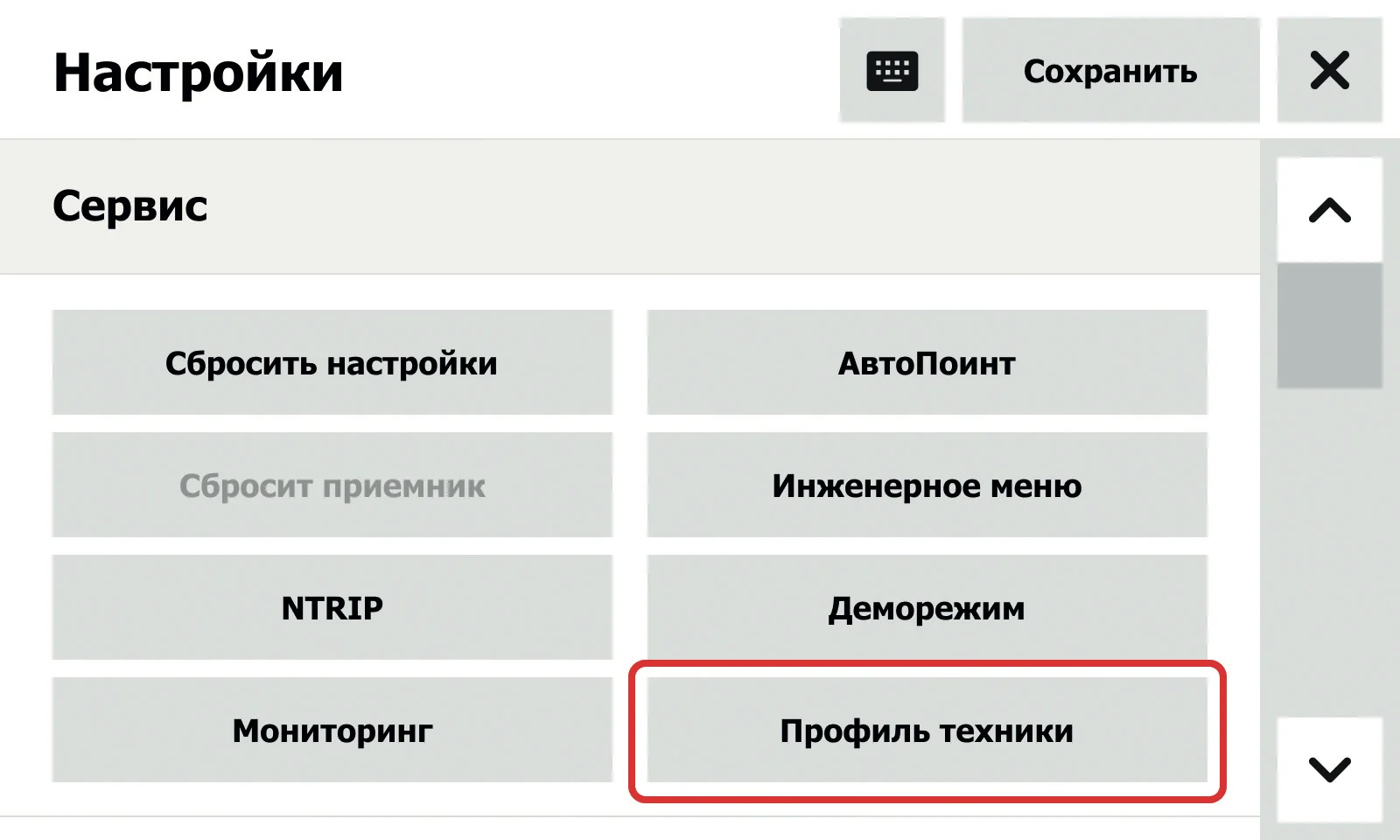

В разделе «Сервис» нажмите на кнопку «Профиль техники». В результате запустится мастер настройки профиля техники.
Нажатие на графическую кнопку отображает предыдущий экран.
Мастер настройки профиля техники доступен также из панели технического состояния — по нажатию графической кнопки с текстом «Настройка» (см. Рисунок 29).

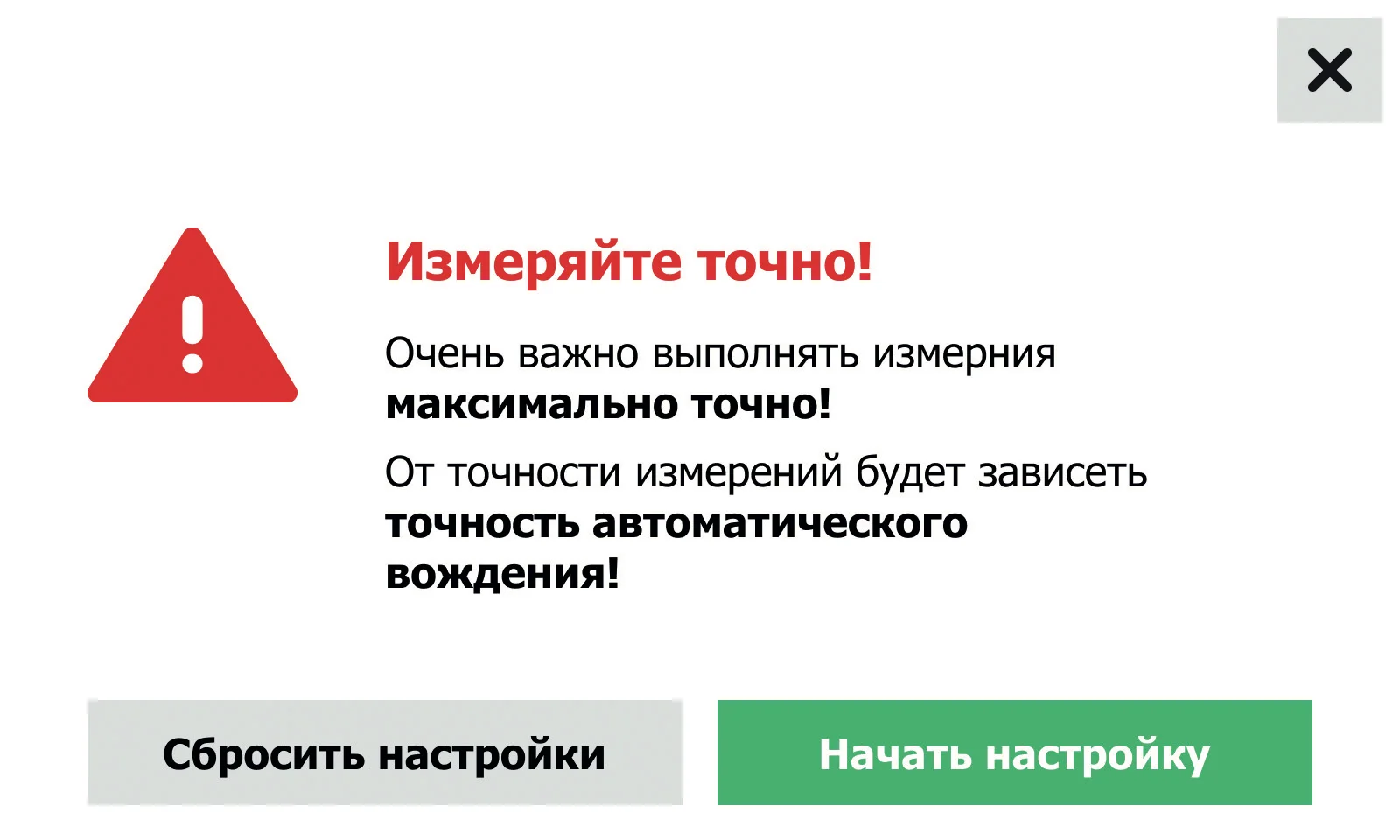

5.1. Предупреждение о точности измерений
Все измерения необходимо выполнять рулеткой, максимально точно. От точности проведенных измерений будет зависеть точность параллельного вождения.

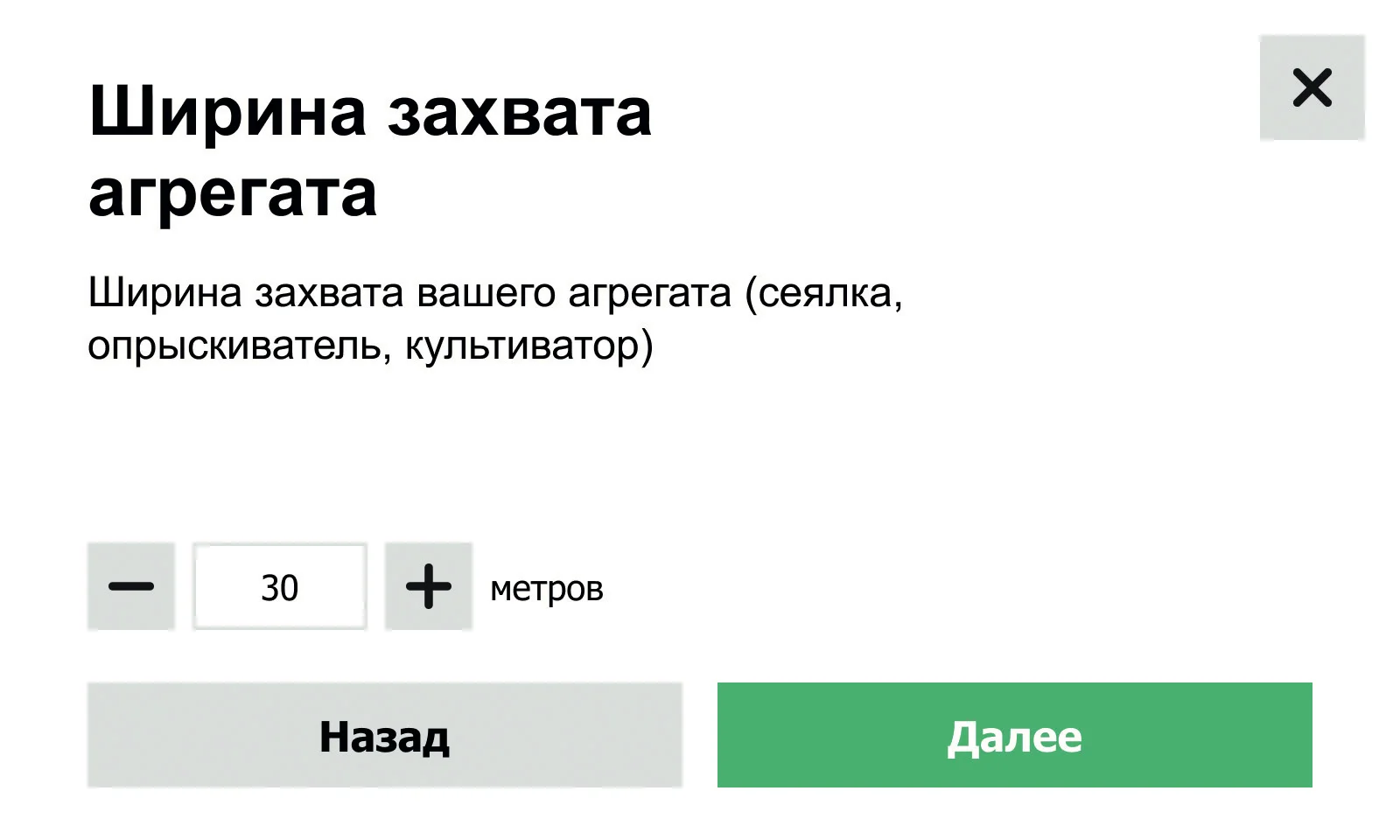

5.2. Ширина захвата агрегата
Параметр «Ширина захвата» означает ширину рабочей области прицепного устройства. Данный параметр выставляется в зависимости от желаемого результата.

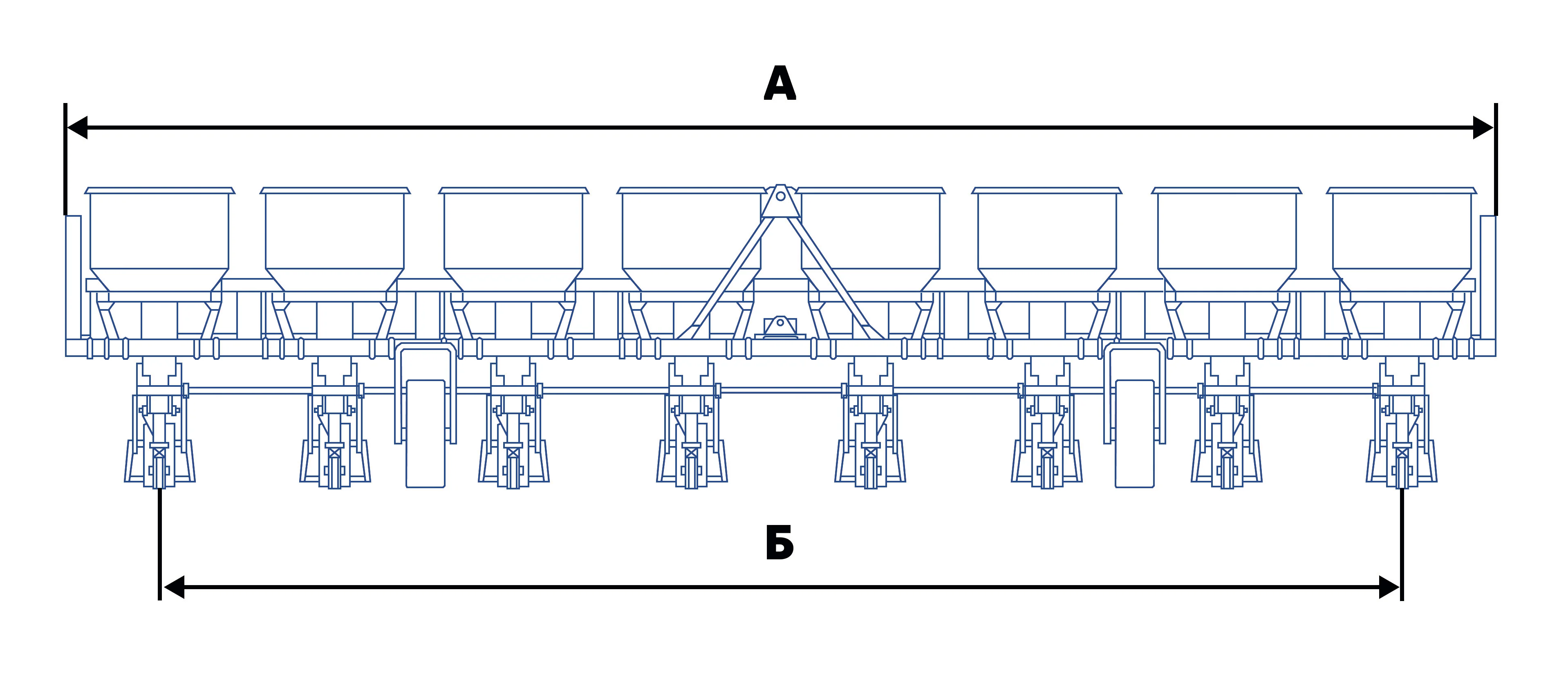

Пример
Для работы без перекрытий ширина захвата агрегата выставляется от одного его края до противоположного (вариант А на Рисунке 31). Для работы «сошник в сошник» ширина захвата агрегата выставляется как расстояние между крайними сошниками (вариант Б на Рисунке 31).
«Ширина захвата»
С помощью графических кнопок «-» и «+» установите значение параметра «Ширина захвата» и нажмите на графическую кнопку «Далее» (см. Рисунок 32). Установка значения параметра «Ширина захвата» также осуществляется путем ввода символов на экранной клавиатуре.

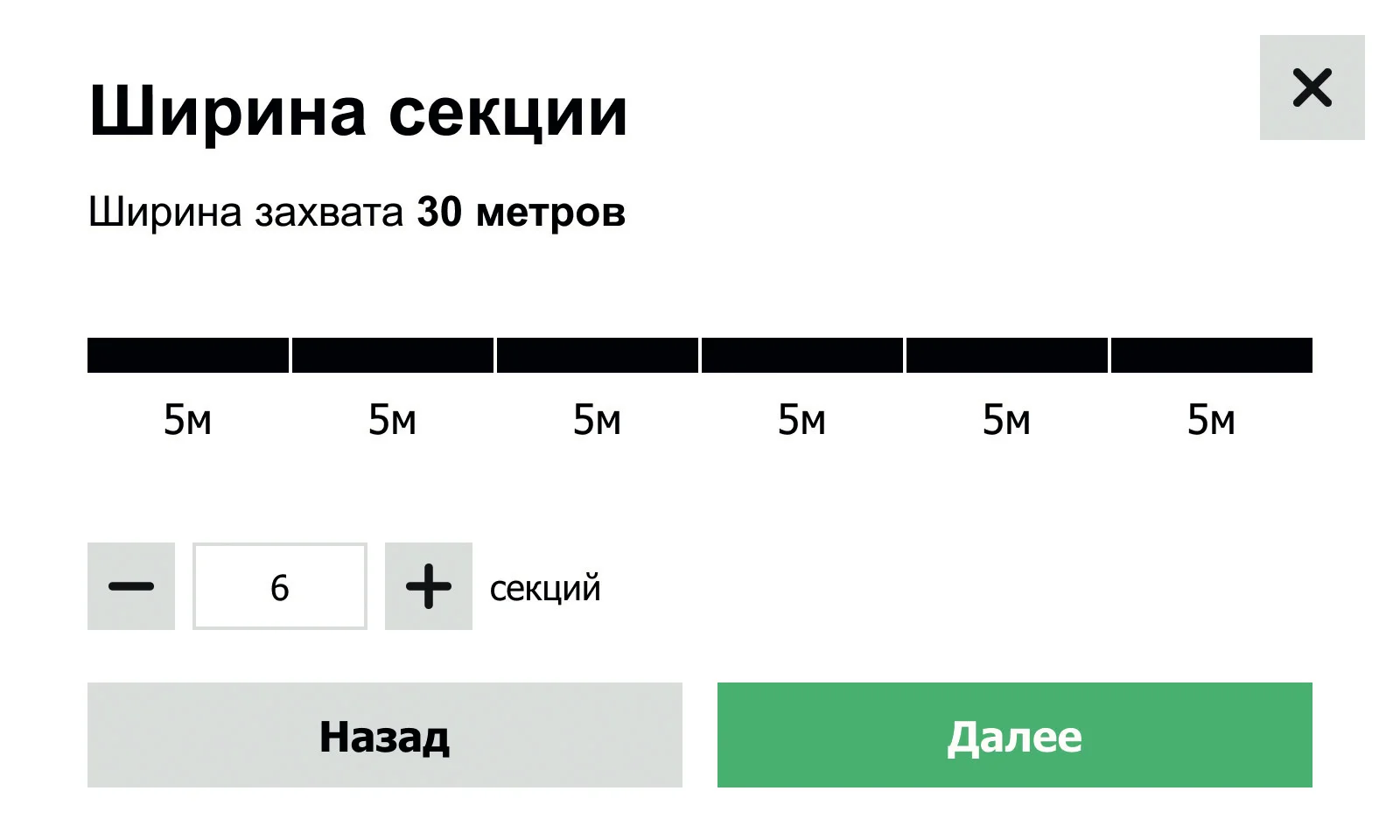

5.3. Ширина секции
Параметр «Ширина секции» означает расстояние между рабочими секциями, форсунками, сошниками и т.п., исходя из их количества на ширину захвата. Установите значение параметра «Ширина секции» и нажмите на графическую кнопку «Далее» (см. Рисунок 33).

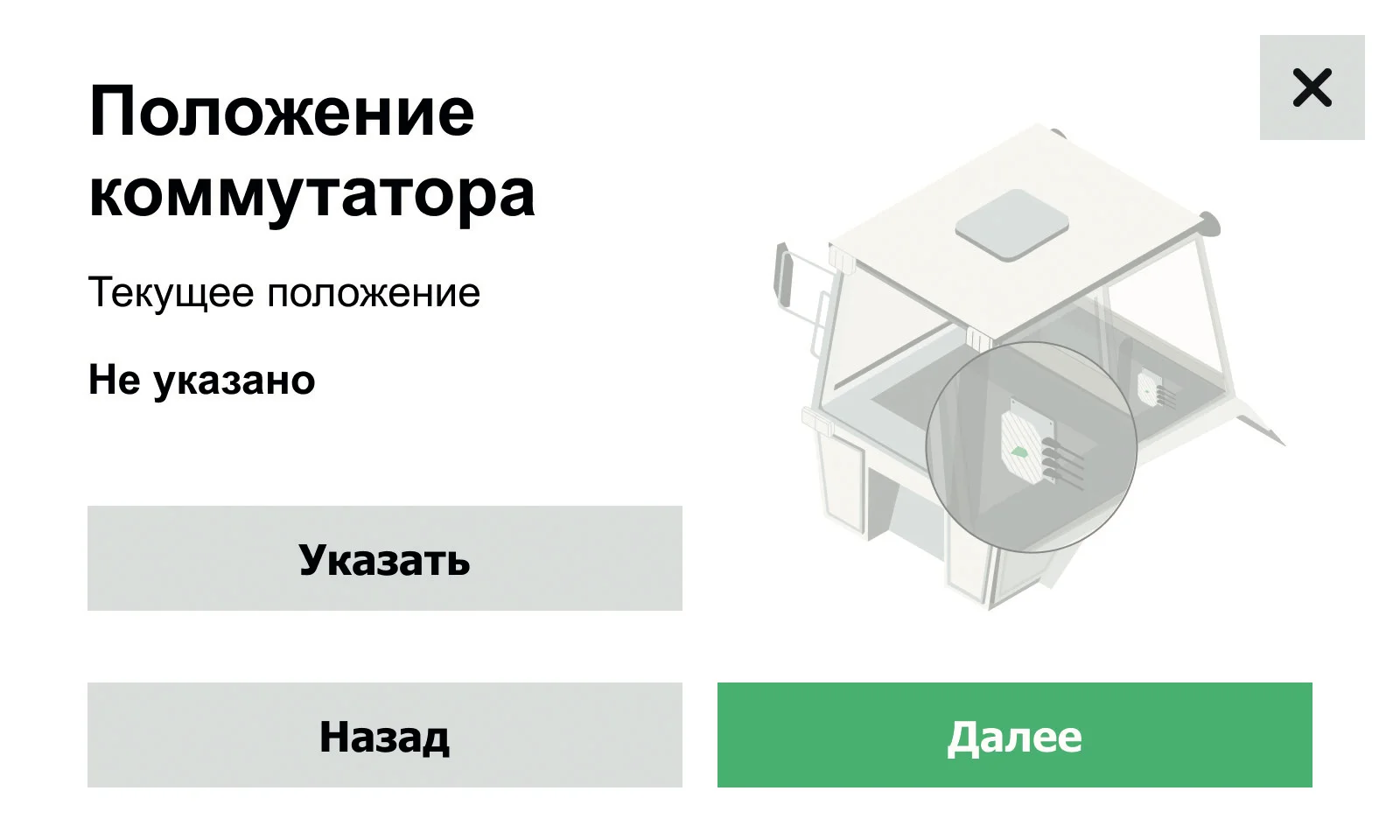

5.4. Положение коммутатора

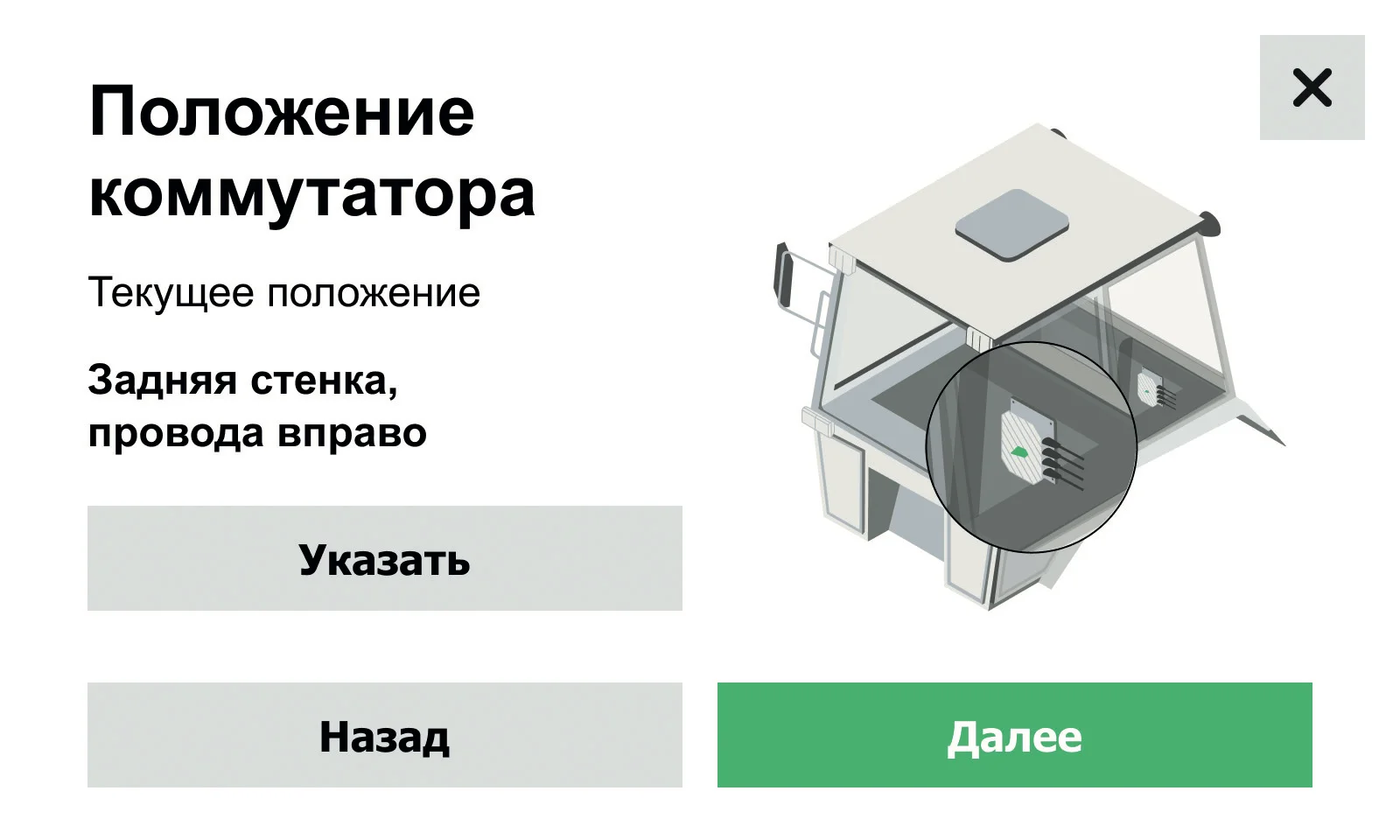

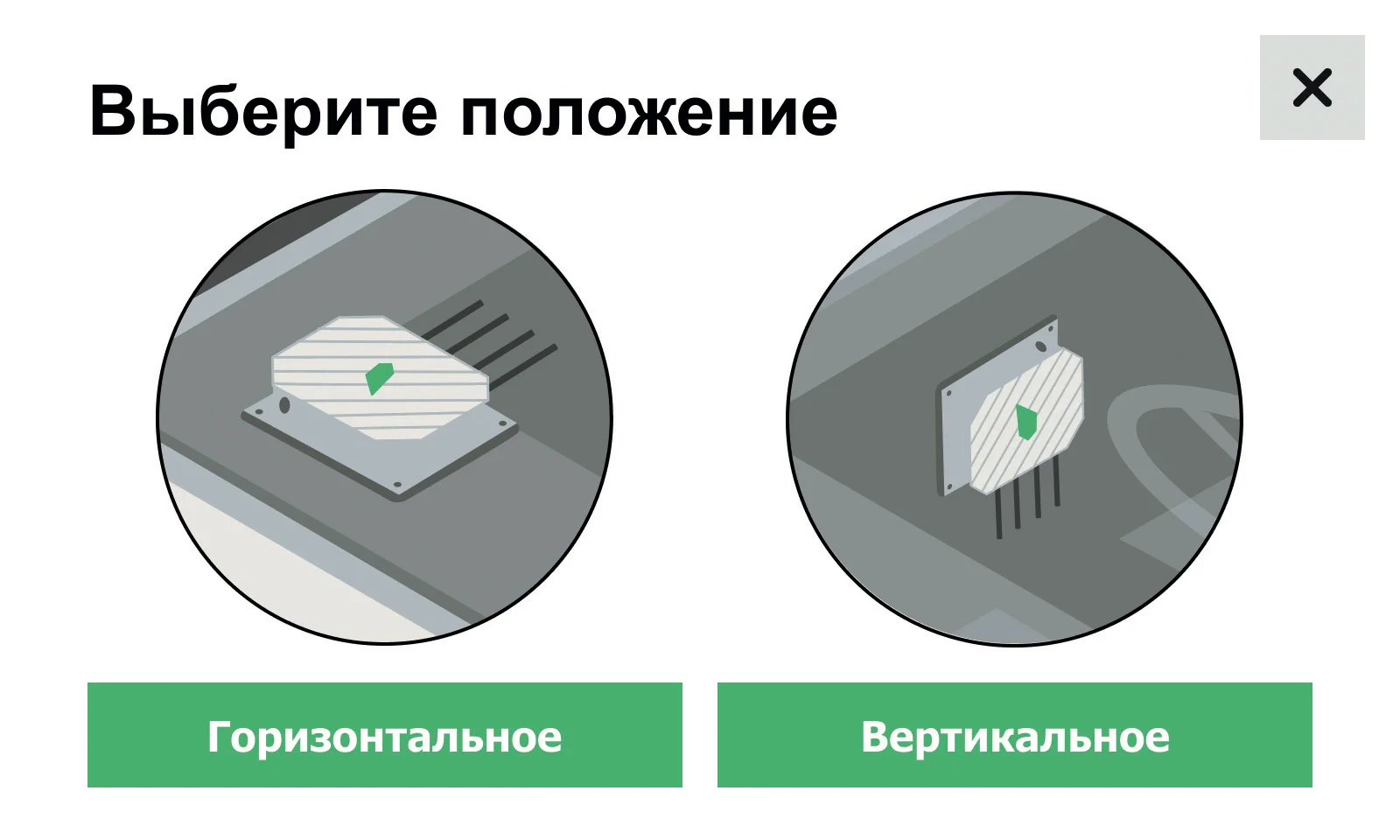

Коммутатор оснащен модулем инерциальной навигационной системы, для оптимальной работы которого необходимо горизонтальное размещение коммутатора.
Нажмите на графическую кнопку «Указать» (см. Рисунок 34).

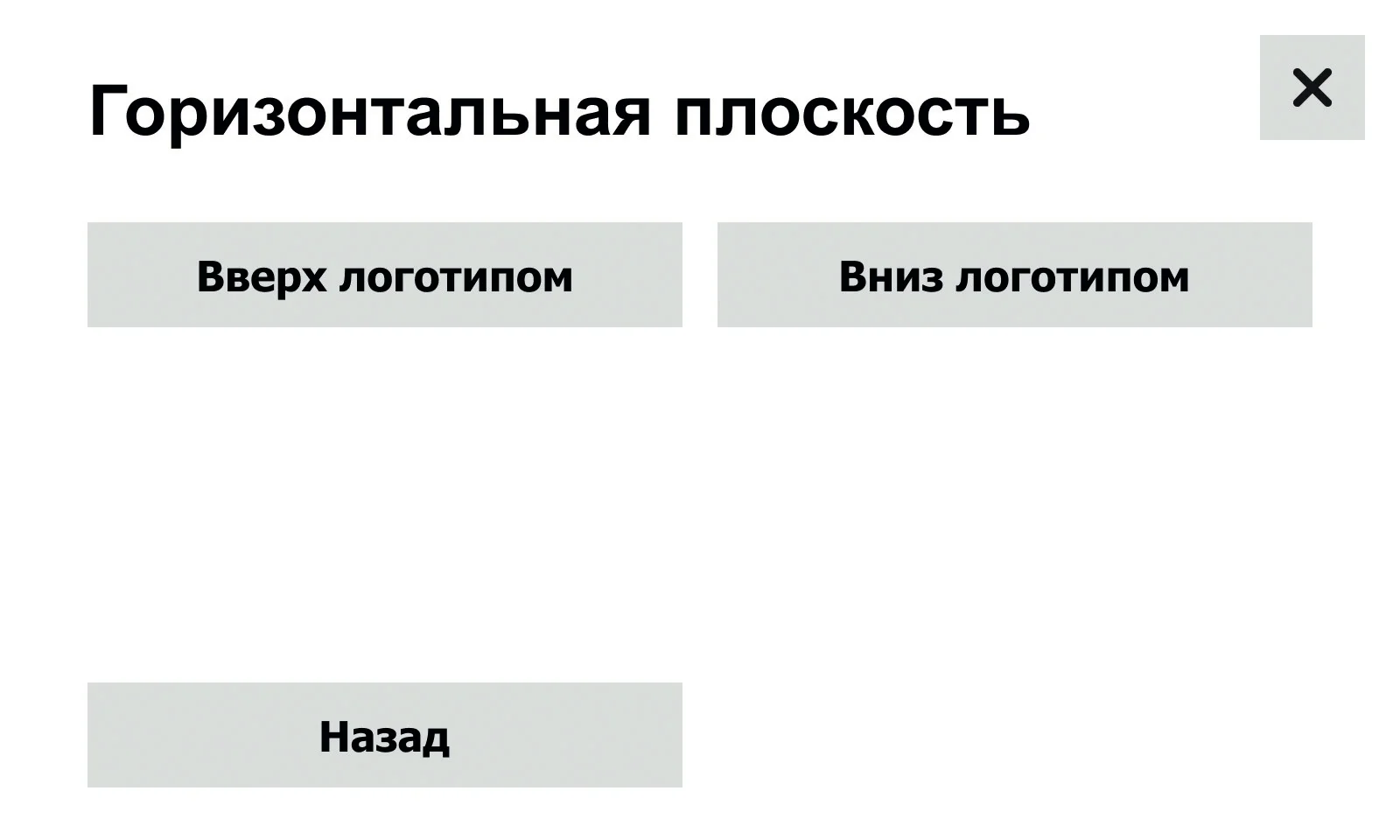

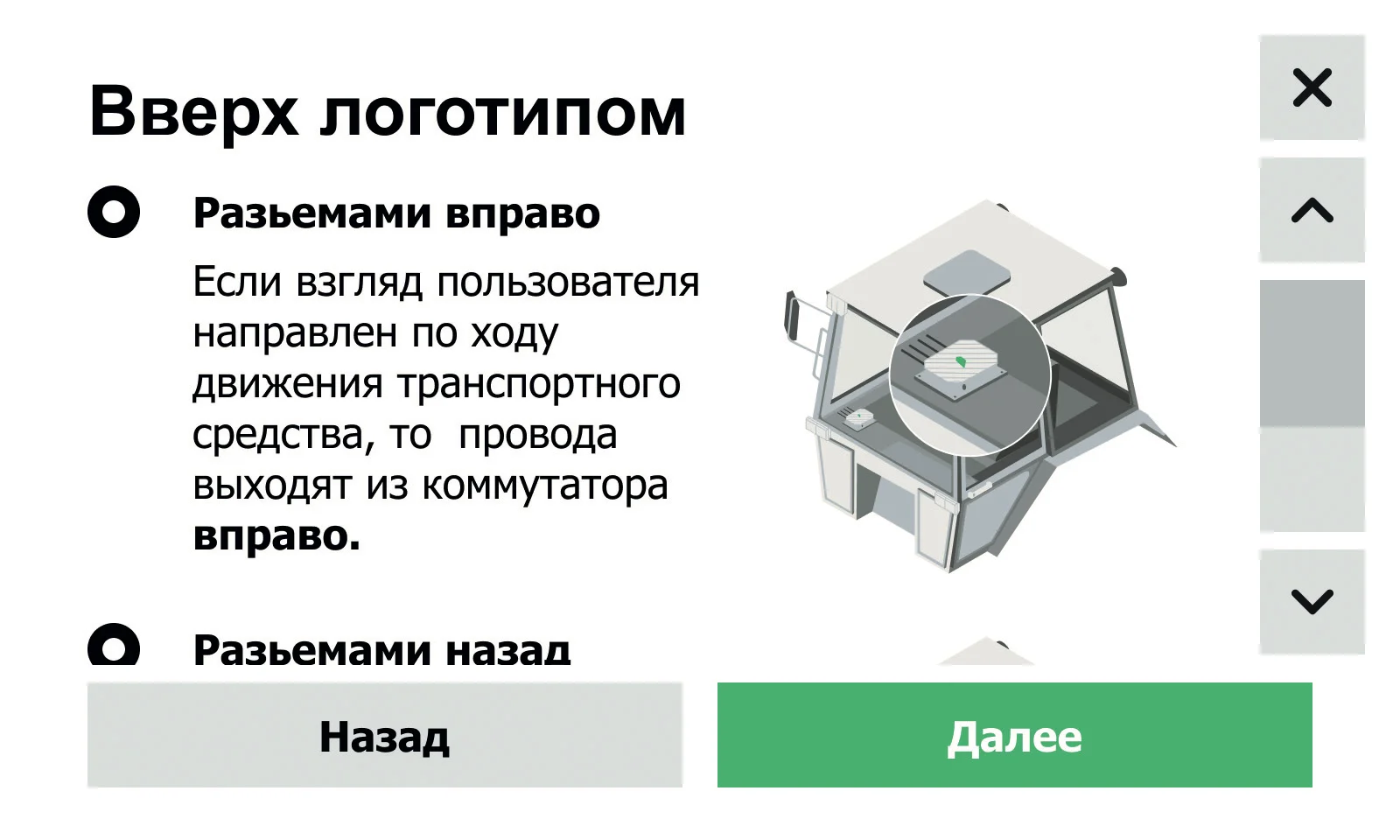

Выберите плоскость установки коммутатора, нажав на графическую кнопку с текстом «Горизонтально» или «Вертикально» (см. Рисунок 35). Выберите способ установки коммутатора, учитывая направление логотипа, нажатием на соответствующую графическую кнопку (см. Рисунок 35). Далее выберите способ установки коммутатора, учитывая направление разъемных соединителей на его корпусе. Выбрав подходящее изображение способа установки, нажмите на него, а затем на графическую кнопку с текстом «Выбрать» (см. Рисунок 36).
По завершению нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 38).
5.5. Тип рамы

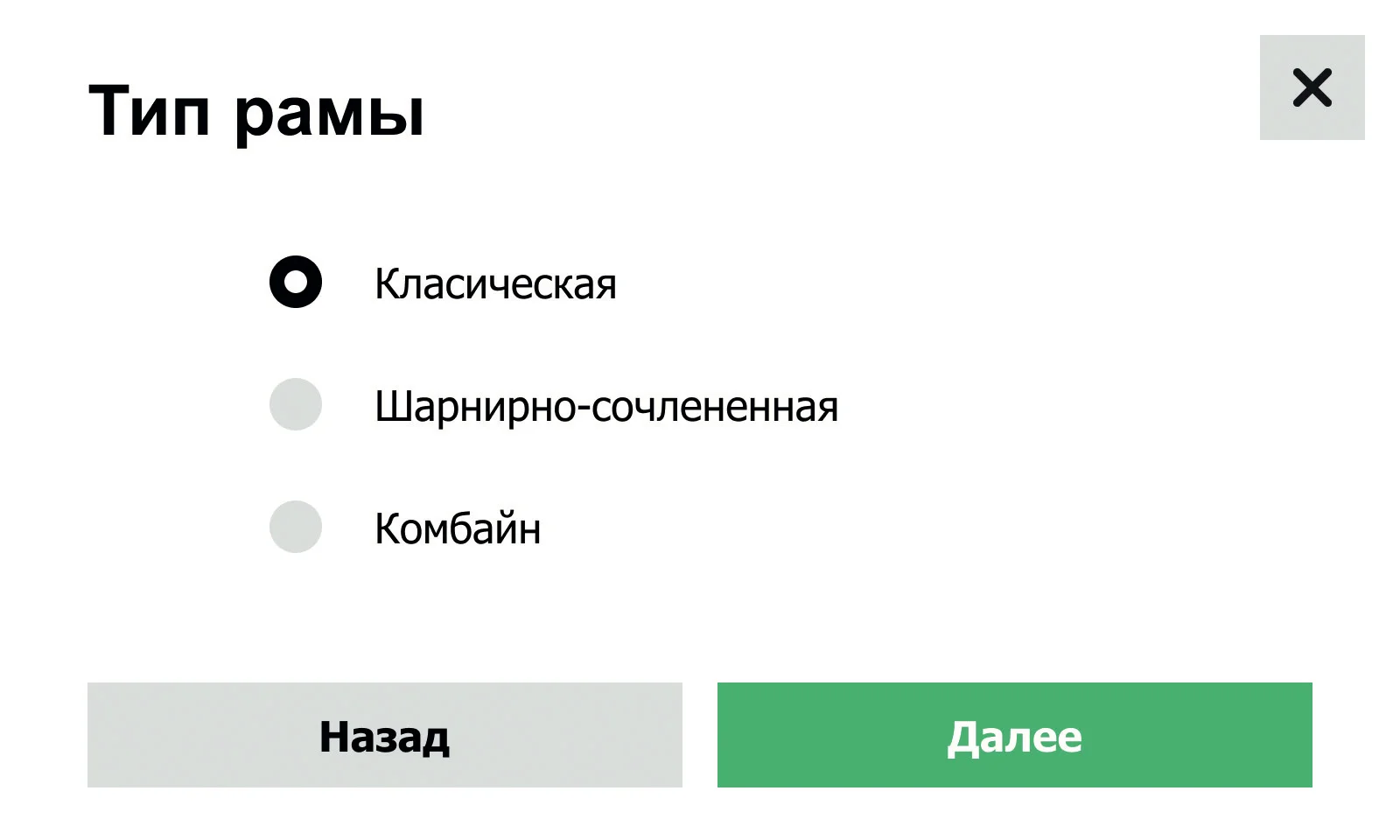

Выберите тип рамы ТС и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 39).

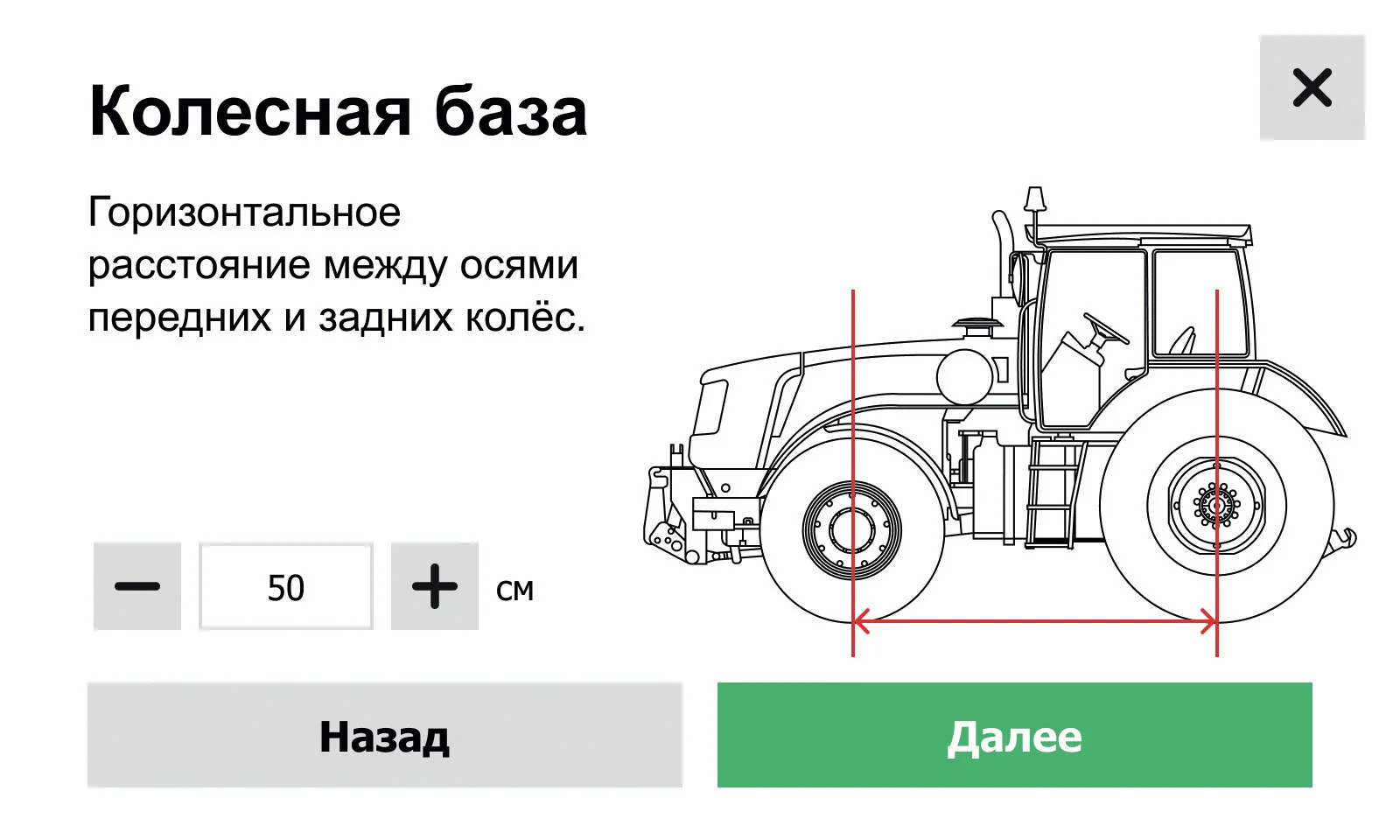

5.5.1. Классическая рама. Колесная база

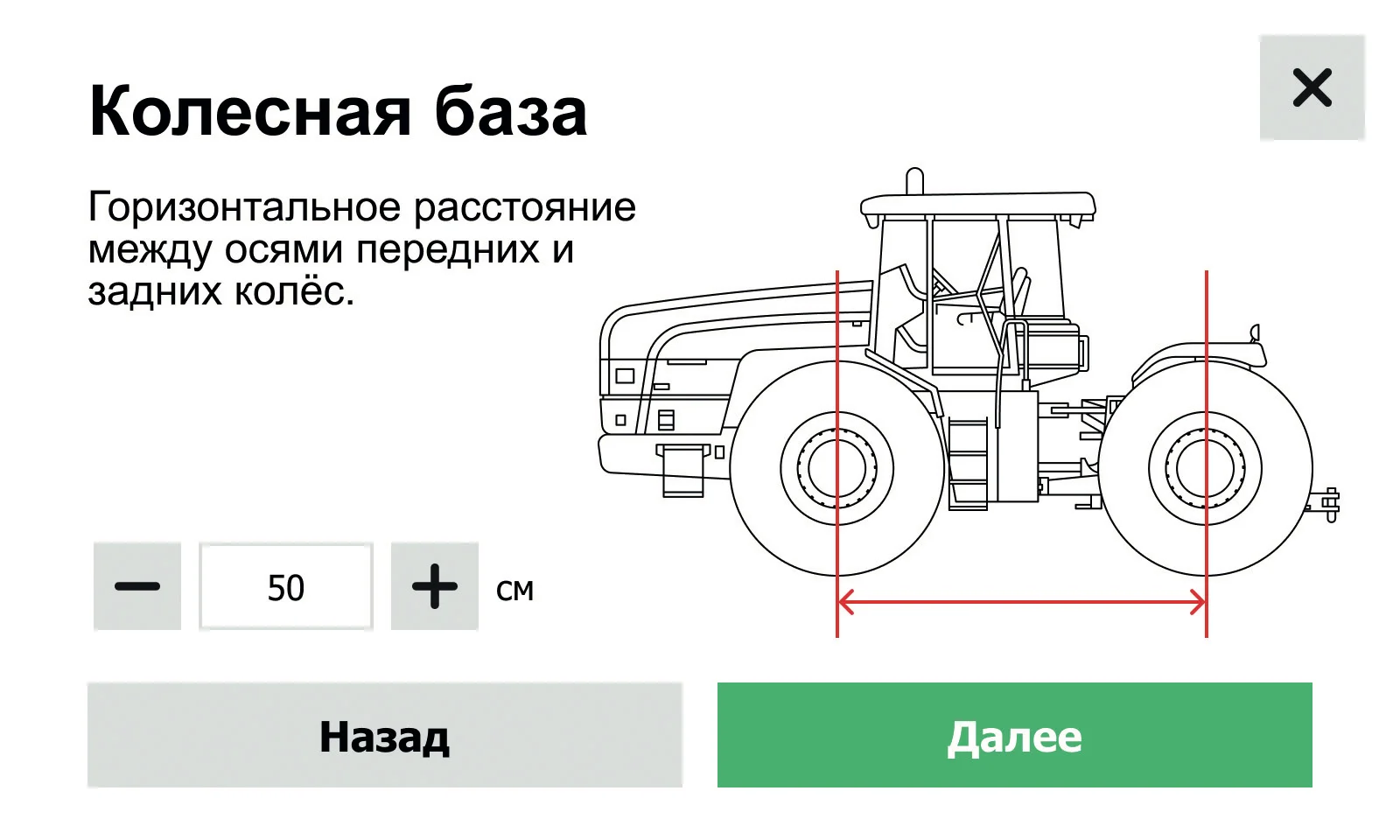

Колесная база – это расстояние между осями ТС. Необходимые значения содержатся в паспорте ТС. В случае его отсутствия можно воспользоваться рулеткой для измерения расстояния от центра переднего колеса до центра заднего колеса.
5.5.2. Классическая рама. Высота антенны

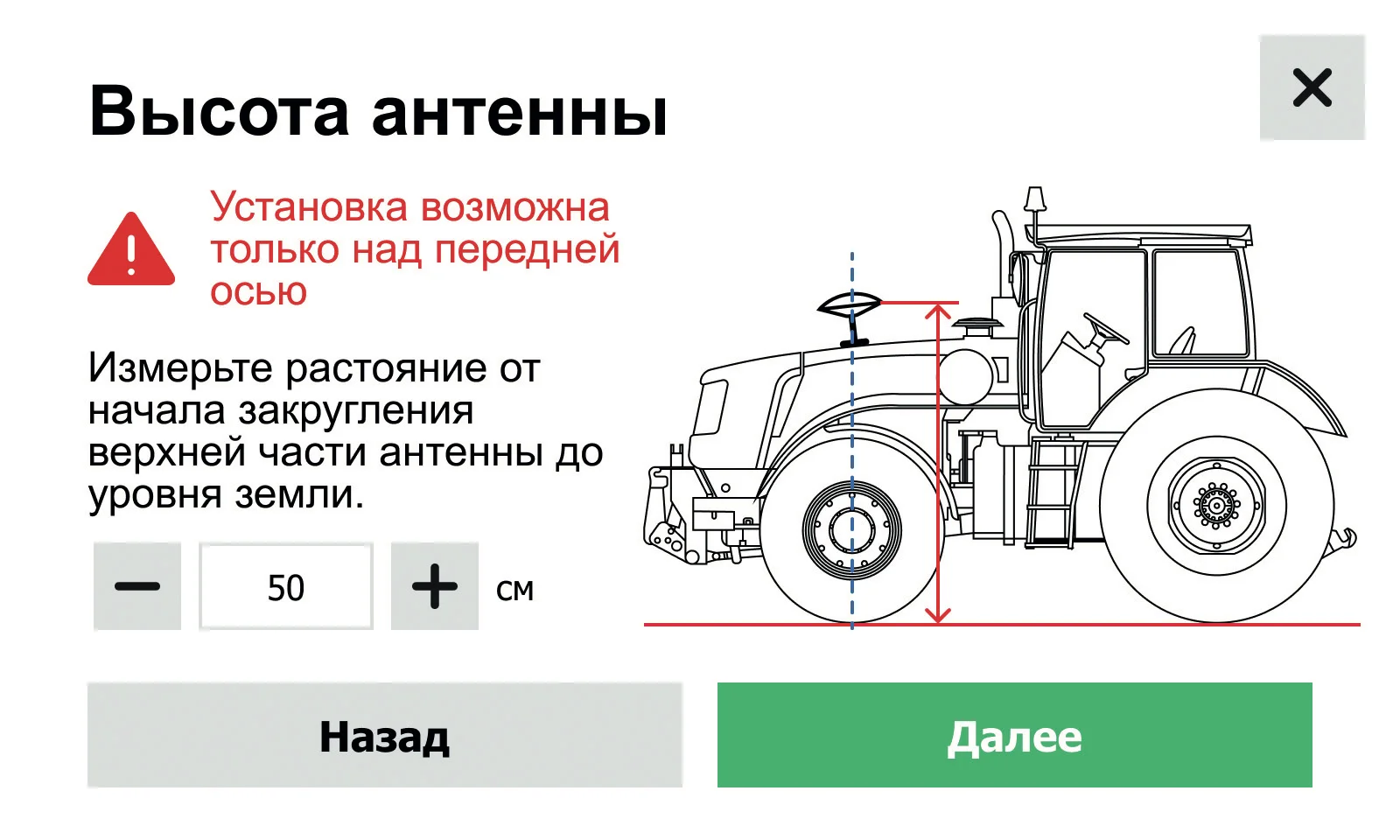

Выставите значение от верхней части антенны до уровня земли и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 41).
Высота установки антенны измеряется от поверхности, на которой расположено ТС, до верхней точки антенны.
5.5.3. Классическая рама.

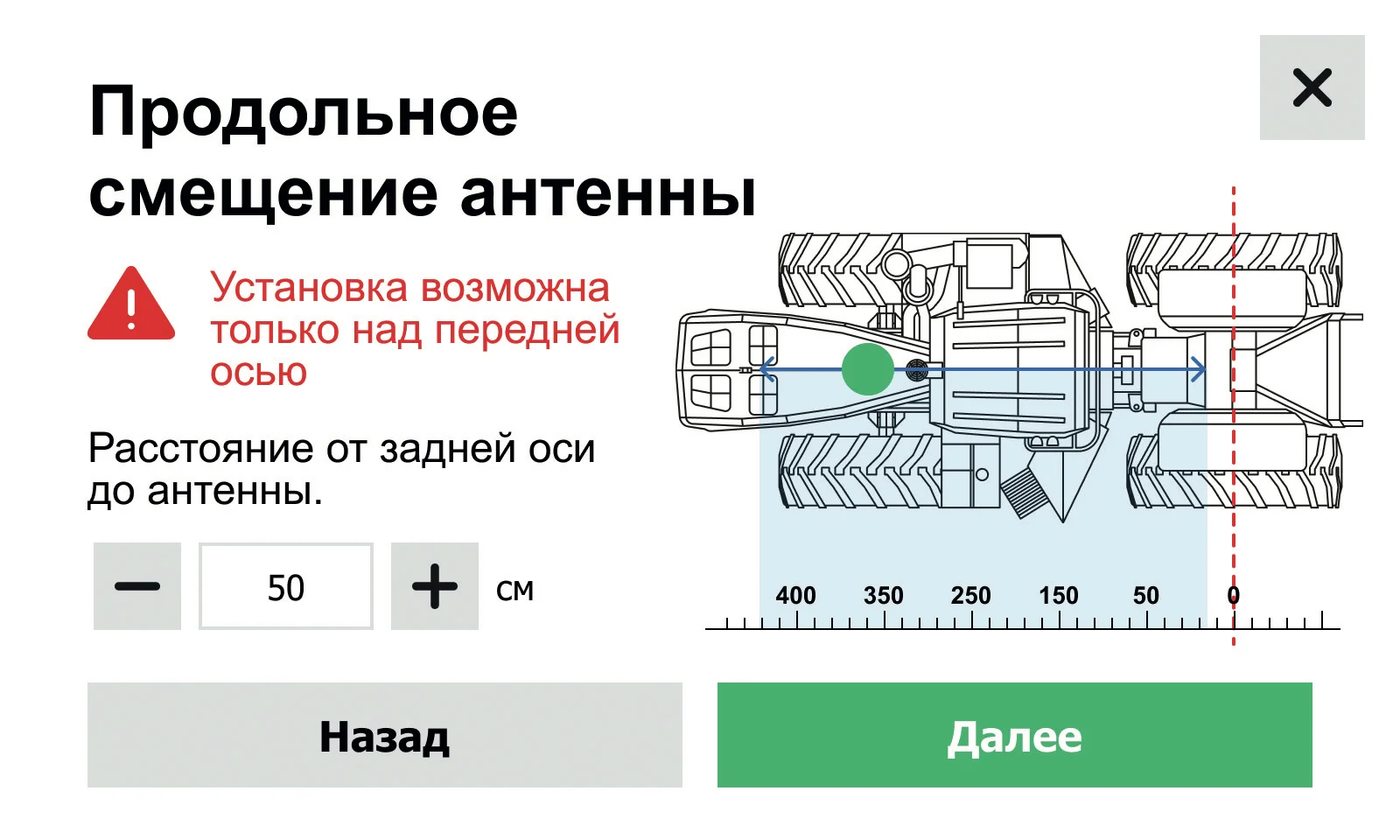

Продольное смещение антенны относительно задней оси

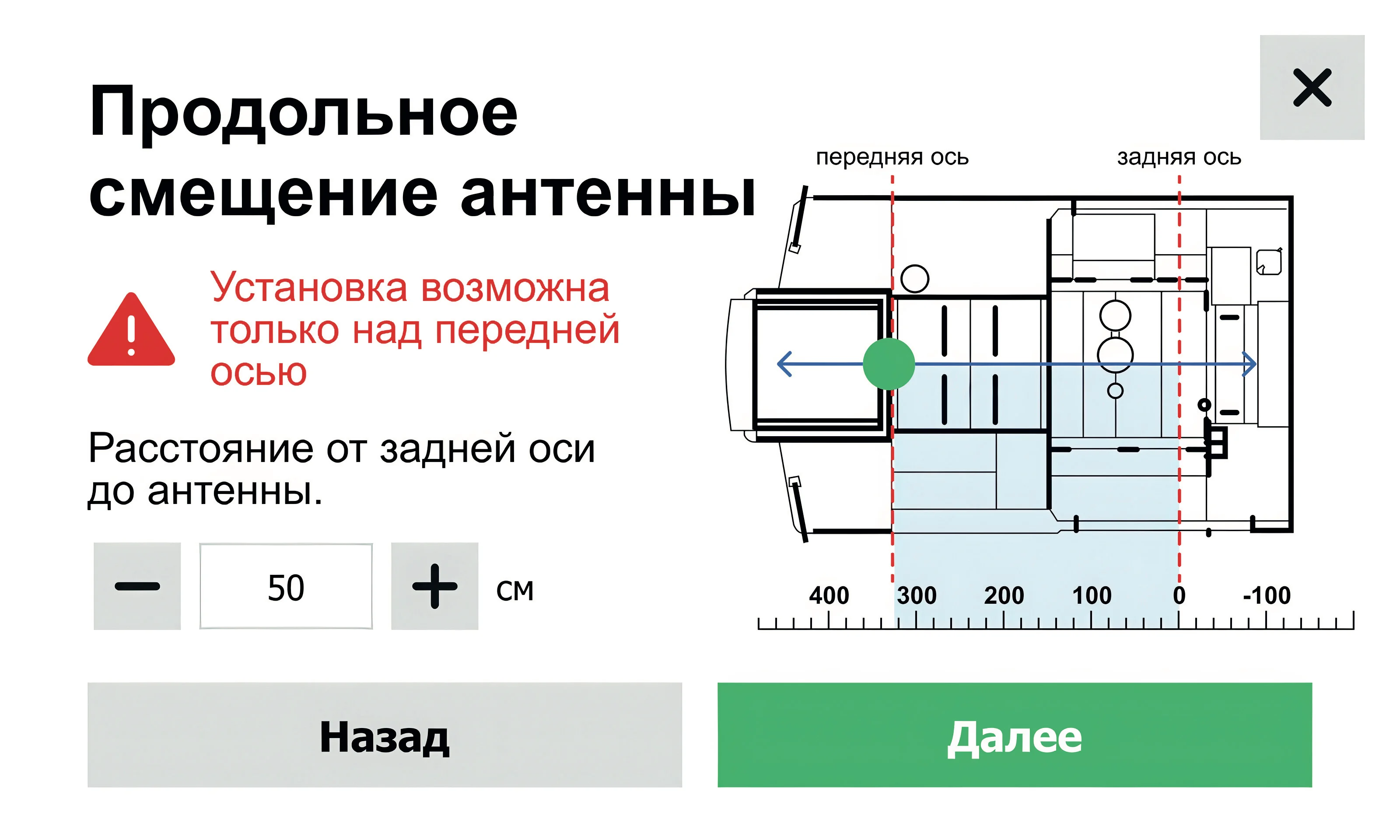

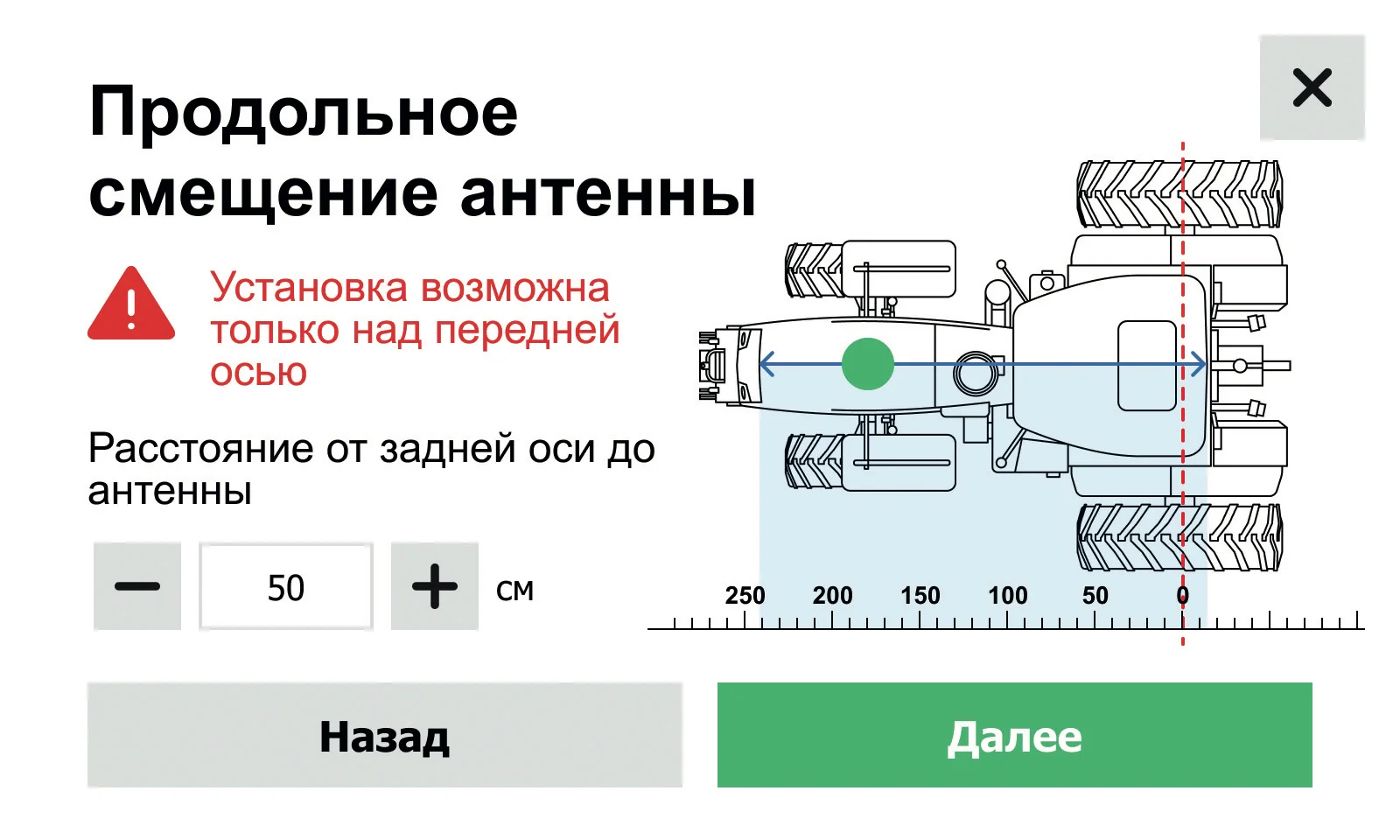

Продольное смещение антенны измеряется от задней оси до места установки антенны. Если вы установили антенну по центру передней оси трактора, то смещение равно колесной базе.
Установите значение продольного смещения антенны и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 42).
Установка антенны возможна только над передней осью трактора.
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
5.5.4. Классическая рама.

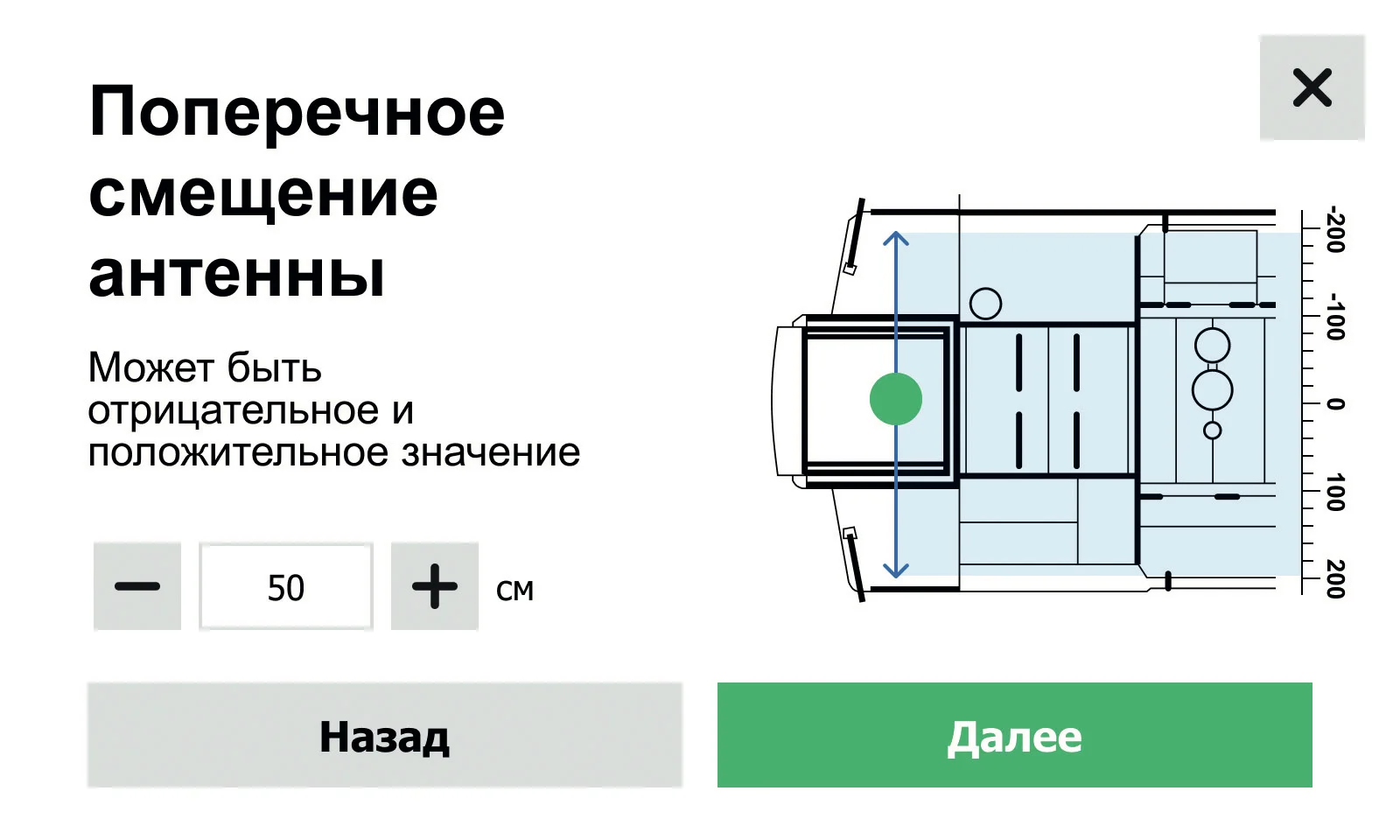

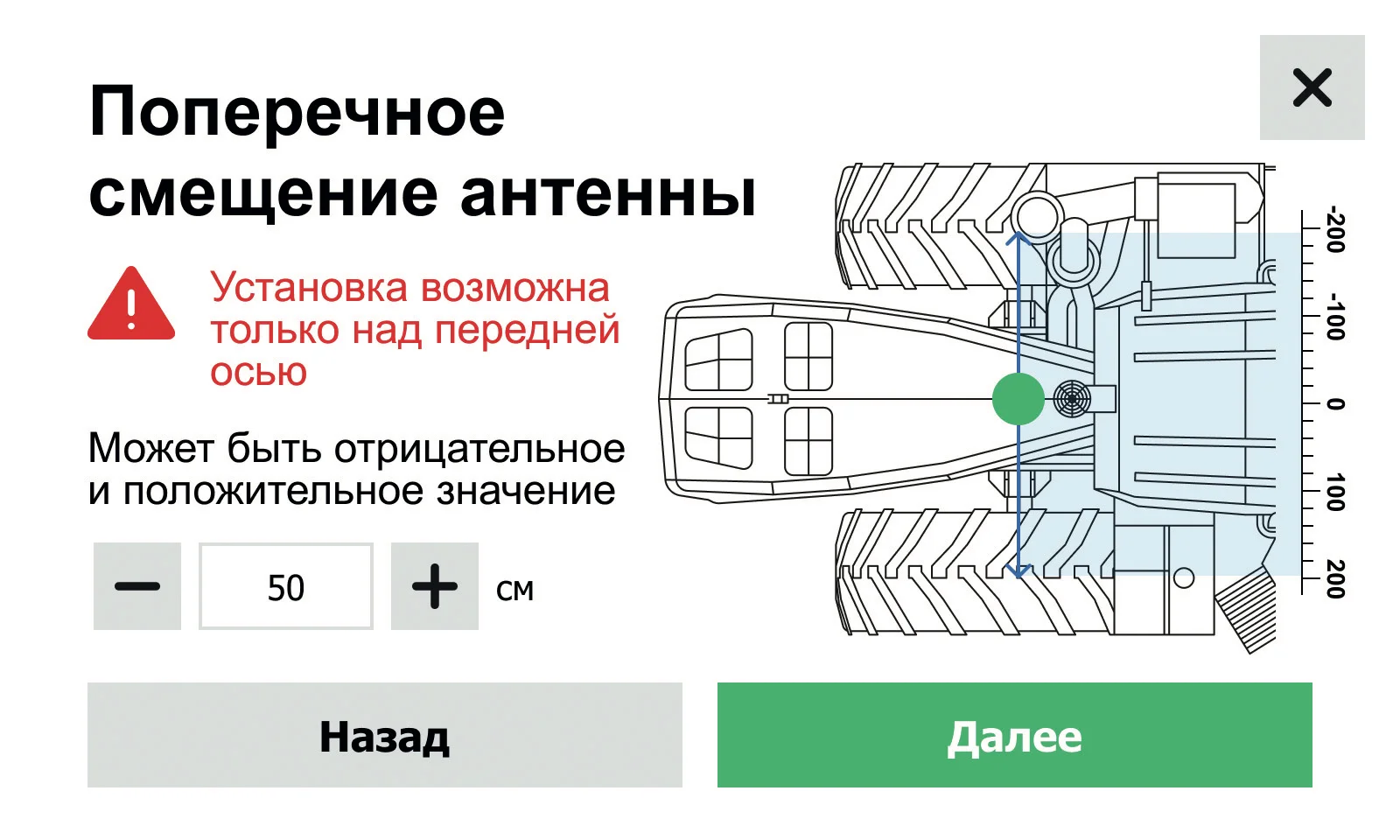

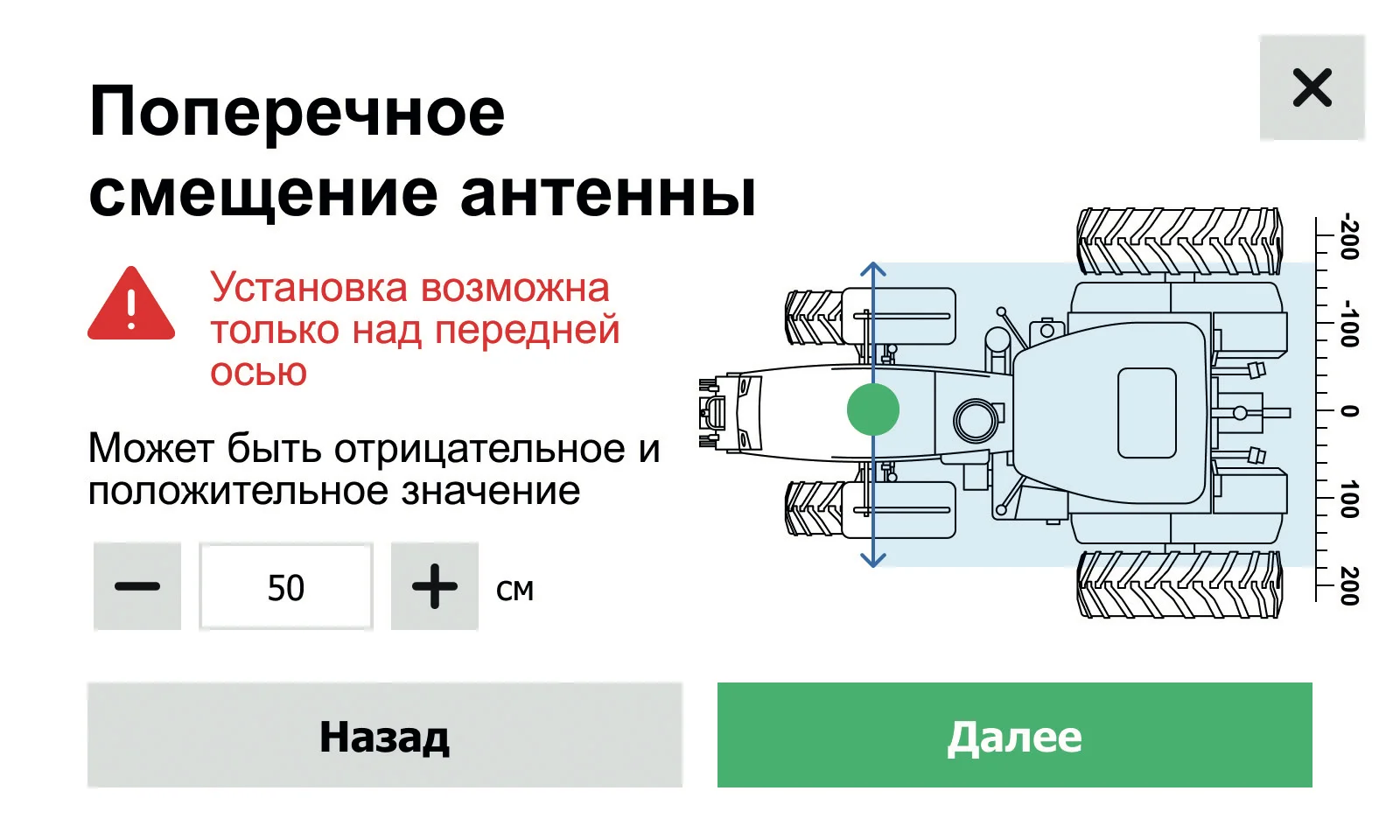

Поперечное смещение антенны относительно задней оси
Поперечное смещение задается для компенсации несоосности центра трактора и центра агрегата. Антенна смещается на половину значения, на которое необходимо сдвинуть агрегат, в сторону его (агрегата) сдвижения. Смещение задается относительно центра симметрии ТС. Для удобства позиционирования ориентируйтесь на подвижную мнемосхему на экране навигатора.
Установите значение поперечного смещения антенны и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 43).
Значение может быть отрицательным.
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
5.5.5. Шарнирно-сочлененная рама.
Колесная база
Установите минимальный угол слома рамы (выровняйте трактор). Размер колесной базы (горизонтальное расстояние между осями передних и задних колес) можно взять из документации к трактору или измерить рулеткой. Установите значение колесной базы и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 44).
5.5.6. Шарнирно-сочлененная рама.
Передняя полурама

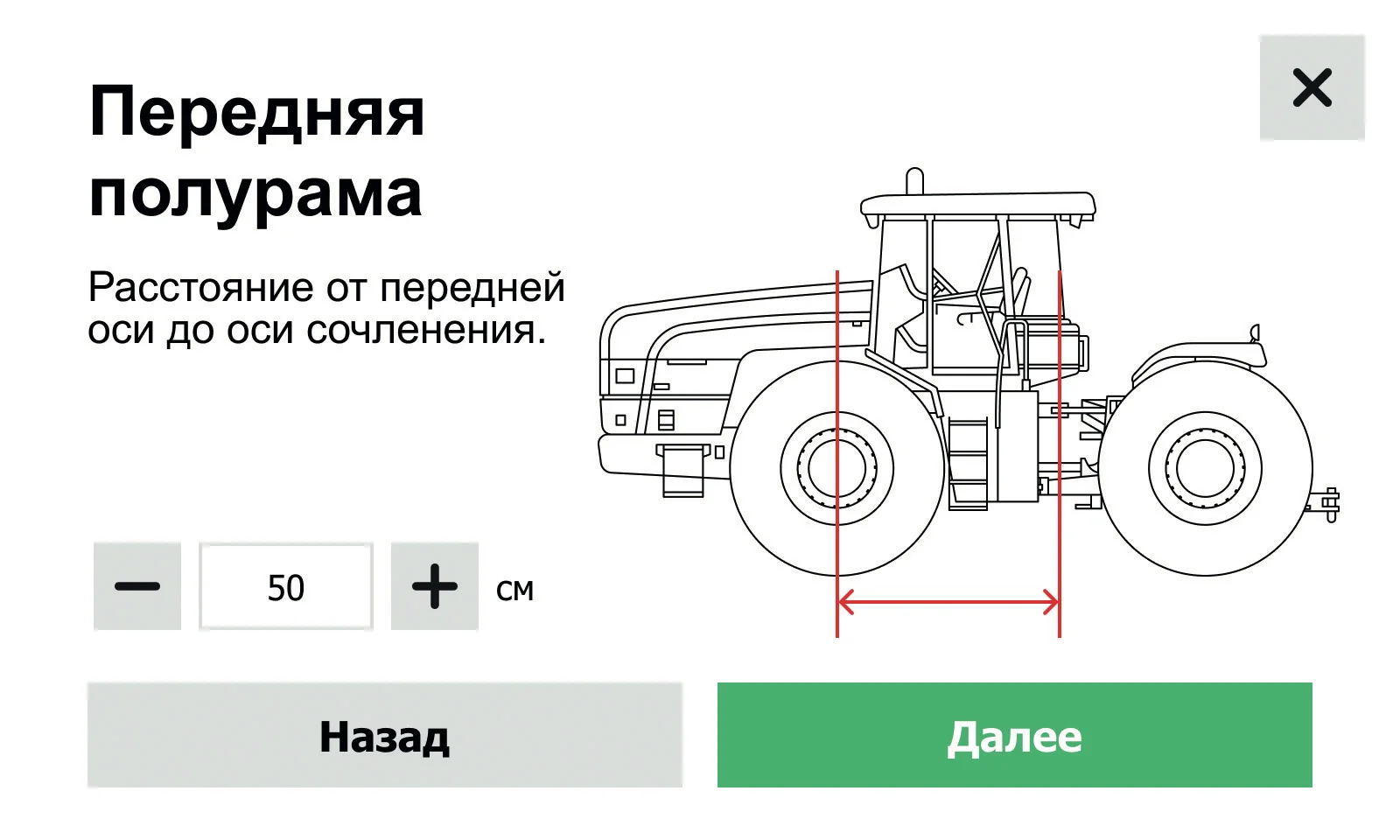

Длина передней полурамы измеряется от центра оси вращения передних колес до центра оси сочленения. Допустимая погрешность измерений: до 5 см. Установите значение длины передней полурамы и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 45).
5.5.7. Шарнирно-сочлененная рама.

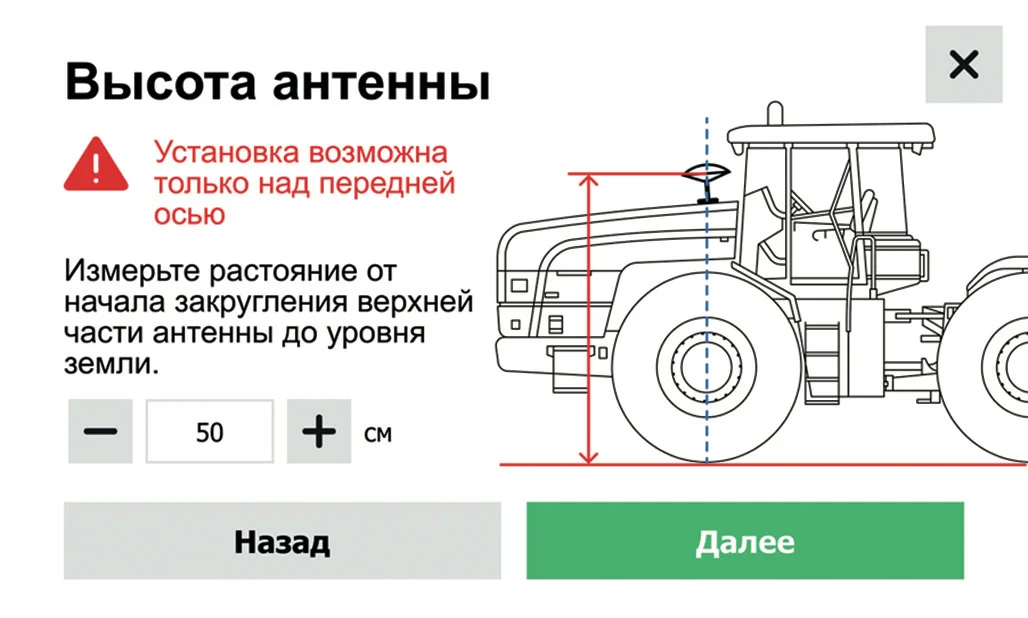

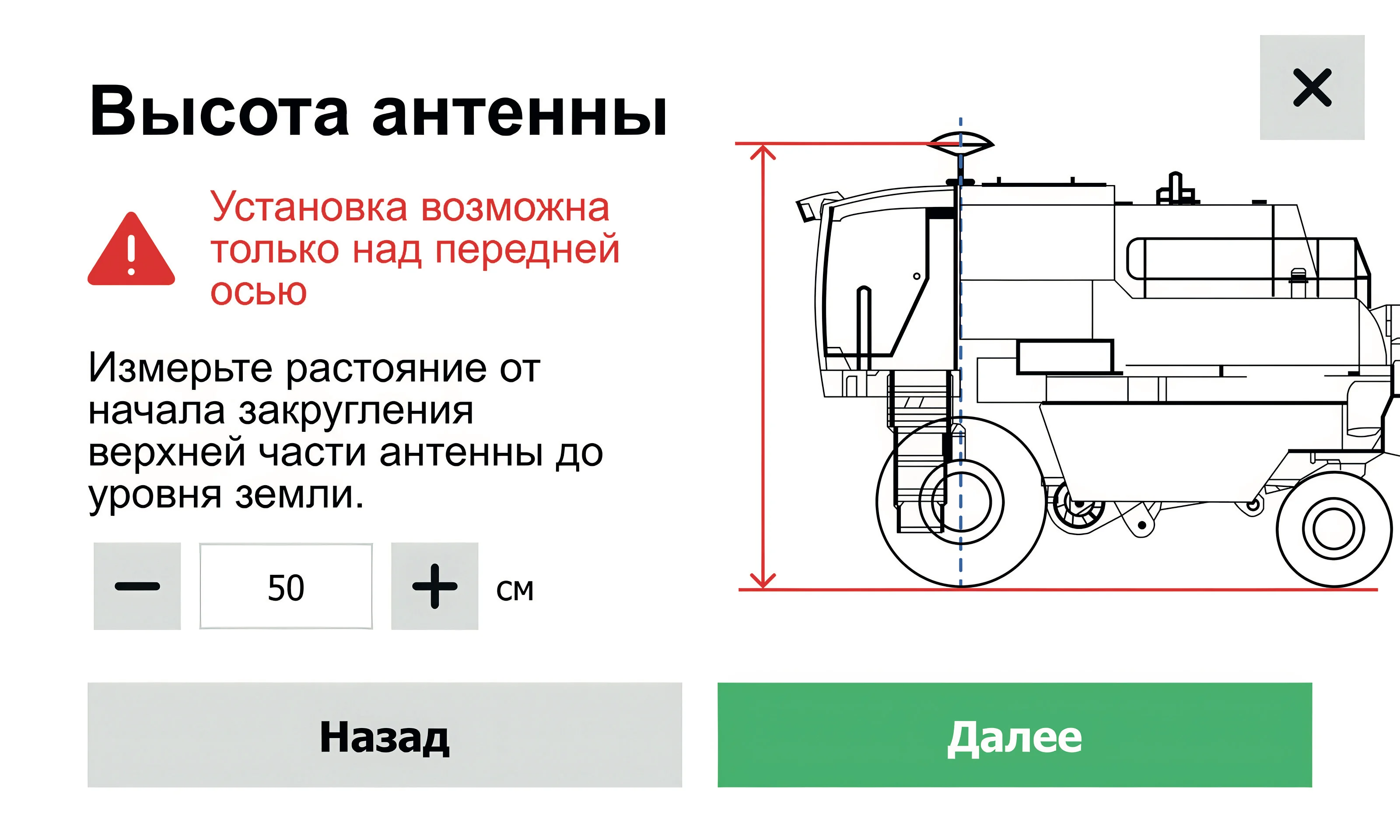

Высота антенны
Выставите значение от верхней части антенны до уровня земли (см. Рисунок 46).
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
5.5.8. Шарнирно-сочлененная рама.
Продольное смещение антенны относительно задней оси
Продольное смещение антенны измеряется от задней оси до места установки антенны. Если вы установили антенну по центру передней оси трактора, то смещение равно колесной базе.
Установите значение продольного смещения антенны и нажмите на графическую кнопку с текстом «Далее» (см.
Рисунок 47).
Установка антенны возможна только над передней осью трактора.
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
5.5.9. Шарнирно-сочлененная рама.
Поперечное смещение антенны относительно задней оси
Поперечное смещение задается для компенсации несоосности центра трактора и центра агрегата. Антенна смещается на половину значения, на которое необходимо сдвинуть агрегат. Смещение задается относительно центра симметрии ТС. Для удобства позиционирования ориентируйтесь на подвижную мнемосхему на экране навигатора. Установите значение поперечного смещения антенны и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 48).
Рекомендуется устанавливать антенну над центром оси симметрии ТС или максимально близко к нему.
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.

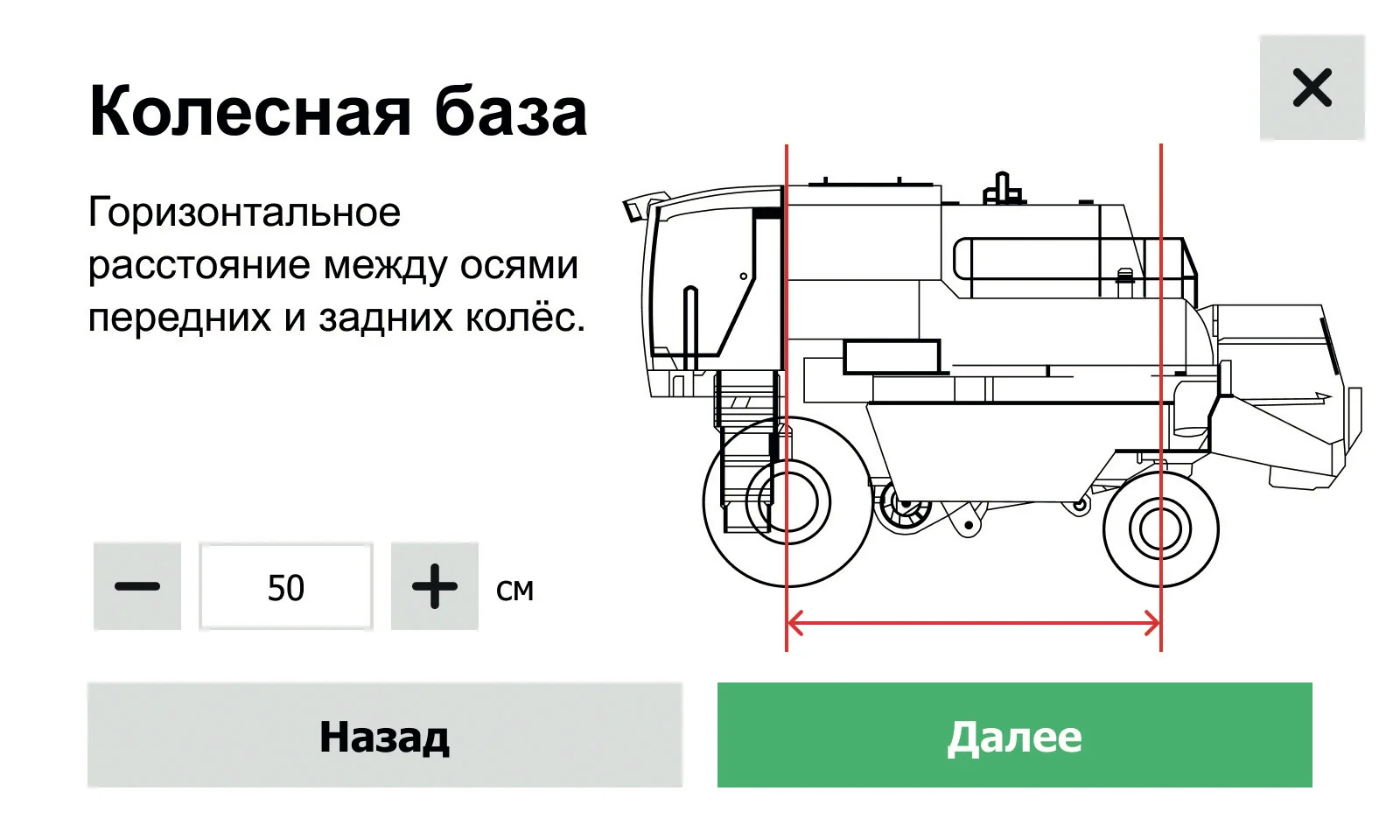

5.5.10. Комбайн. Колесная база
Установите минимальный угол слома рамы (выровняйте трактор). Размер колесной базы (горизонтальное расстояние между осями передних и задних колес) можно взять из документации к трактору или измерить рулеткой. Установите значение колесной базы и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 49).
5.5.11. Комбайн. Высота антенны
Выставите значение от верхней части антенны до уровня земли (см. Рисунок 50).
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
5.5.12. Комбайн. Продольное смещение антенны относительно задней оси
Продольное смещение антенны измеряется от задней оси до места установки антенны. Если вы установили антенну по центру передней оси трактора, то смещение равно колесной базе.
Установите значение продольного смещения антенны и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 51).
Установка антенны возможна только над передней осью трактора.
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
5.5.13. Комбайн. Поперечное смещение антенны относительно задней оси
Поперечное смещение задается для компенсации несоосности центра трактора и центра агрегата. Антенна смещается на половину значения, на которое необходимо сдвинуть агрегат. Смещение задается относительно центра симметрии ТС. Для удобства позиционирования ориентируйтесь на подвижную мнемосхему на экране навигатора. Установите значение поперечного смещения антенны и нажмите на графическую кнопку с текстом «Далее» (см. Рисунок 52).
Рекомендуется устанавливать антенну над центром оси симметрии ТС или максимально близко к нему.
Неверно выставленное значение (с ошибкой даже в 1 см!) приведет к неправильной работе всей системы подруливания.
6. Настройка NTRIP
1. Перейдите в пункт главного меню навигатора
«Настройки» и прокрутите экран вниз до раздела «Сервис». В данном разделе нажмите на кнопку «NTRIP».

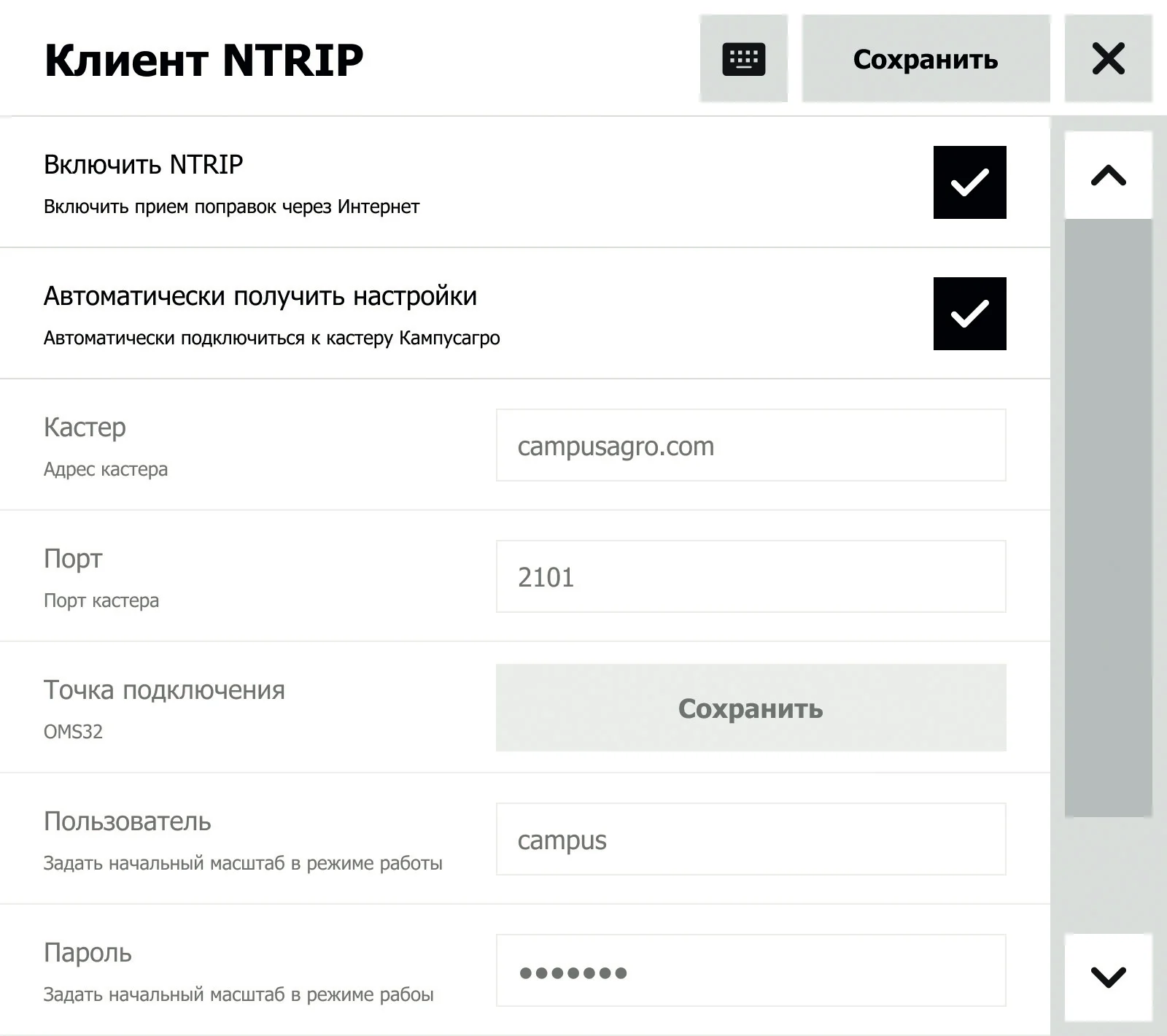

2. Для включения клиента NTRIP установите галочку
«Включить NTRIP» (см. Рисунок 53).
Если вы приобрели совместимую базовую станцию «Кампус» с NTRIP-модулем и выполнили настройки БС для передачи поправок через Интернет, установите галочку «Автоматически получить настройки» (см. Рисунок 53).
Установка галочки «Автоматически получить настройки» приведет к сбросу данных, введенных ранее.
Для подключения к серверу NTRIP необходимо иметь следующие настройки:
1. Адрес кастера (для поправок «eft-cors»: 82.202.202.138).
2. Порт подключения (70xx, где хх – номер региона).
3. Точка доступа (из списка выбирается ближайшая к вам; карта покрытия доступна на сайте eft-cors.ru).
4. Логин (выдается производителем по запросу).
5. Пароль (выдается производителем по запросу).
Компания «Кампус» предоставляет услуги доступа к NTRIP- сервисам. Для получения дополнительной информации обратитесь к дилеру или по тел. 8-800-250-03-40 (номер бесплатный для звонков с территории РФ).
7. Настройки подруливателя
Нажмите на графическую кнопку «Настройки» в главном меню навигатора (см. Рисунок 9).
В открывшемся окне переместите вертикальную полосу прокрутки до раздела «Сервис» и нажмите на графическую кнопку «Подруливатель» (см. Рисунок 54).

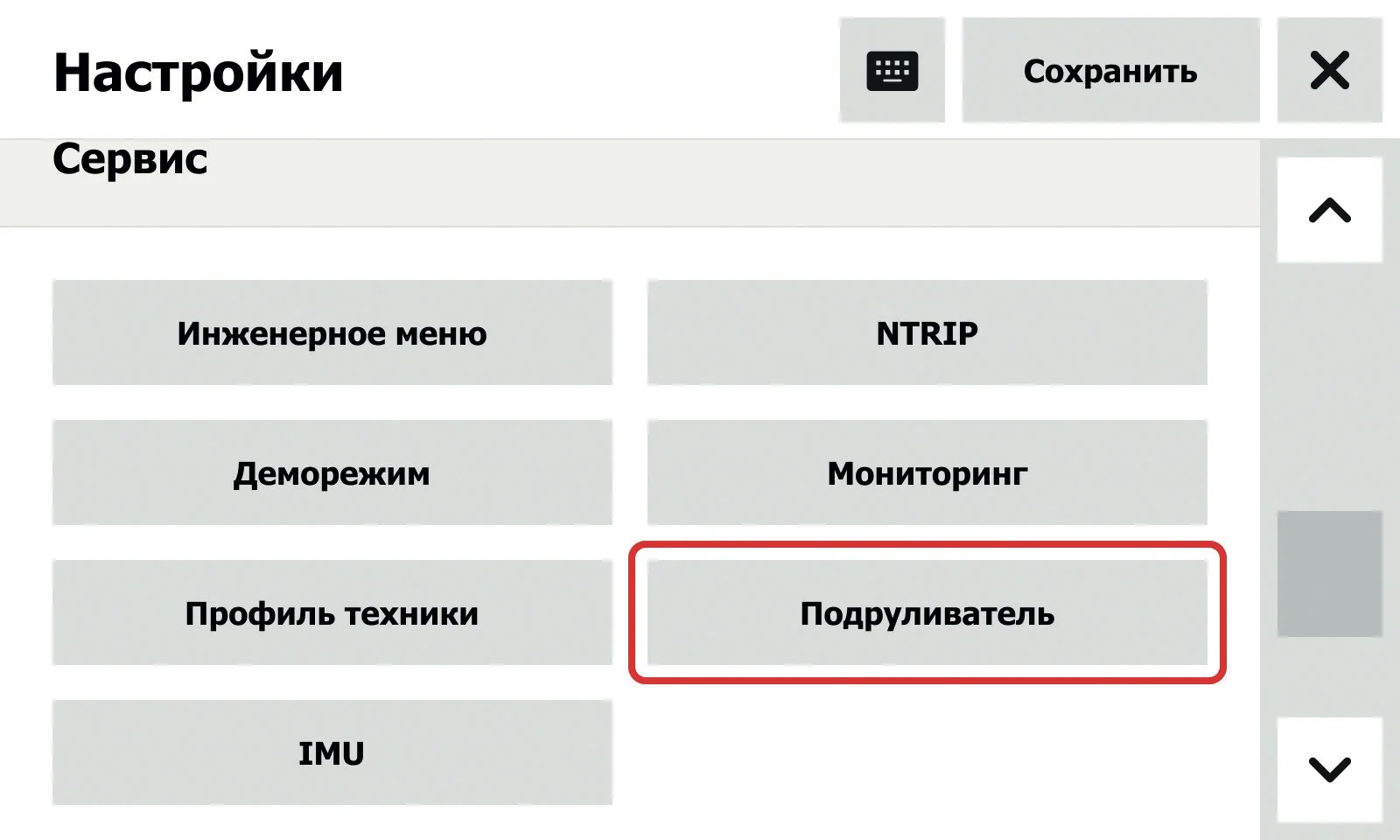

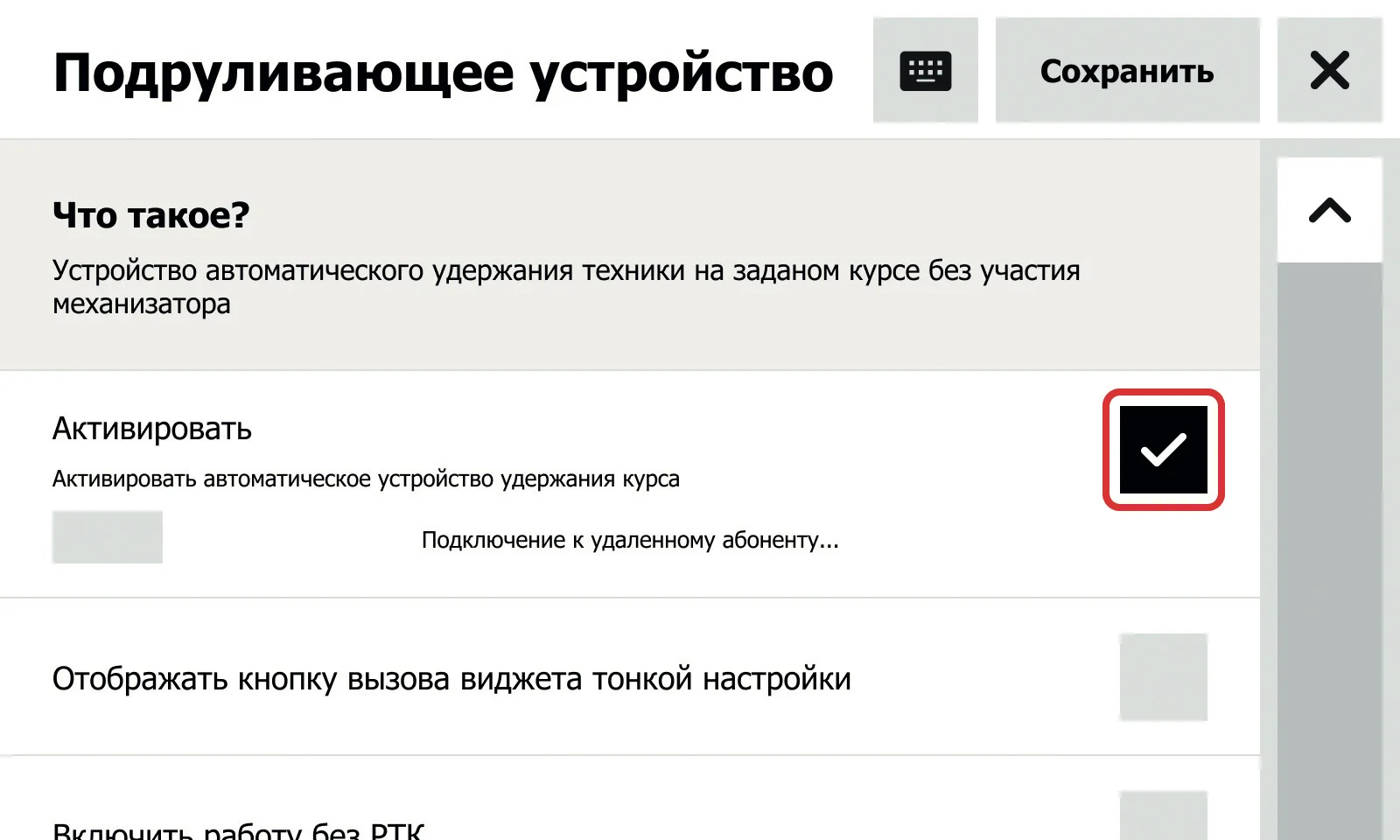

На открывшемся экране установите галочку на одной линии со словом «Активировать» (см. Рисунок 55).

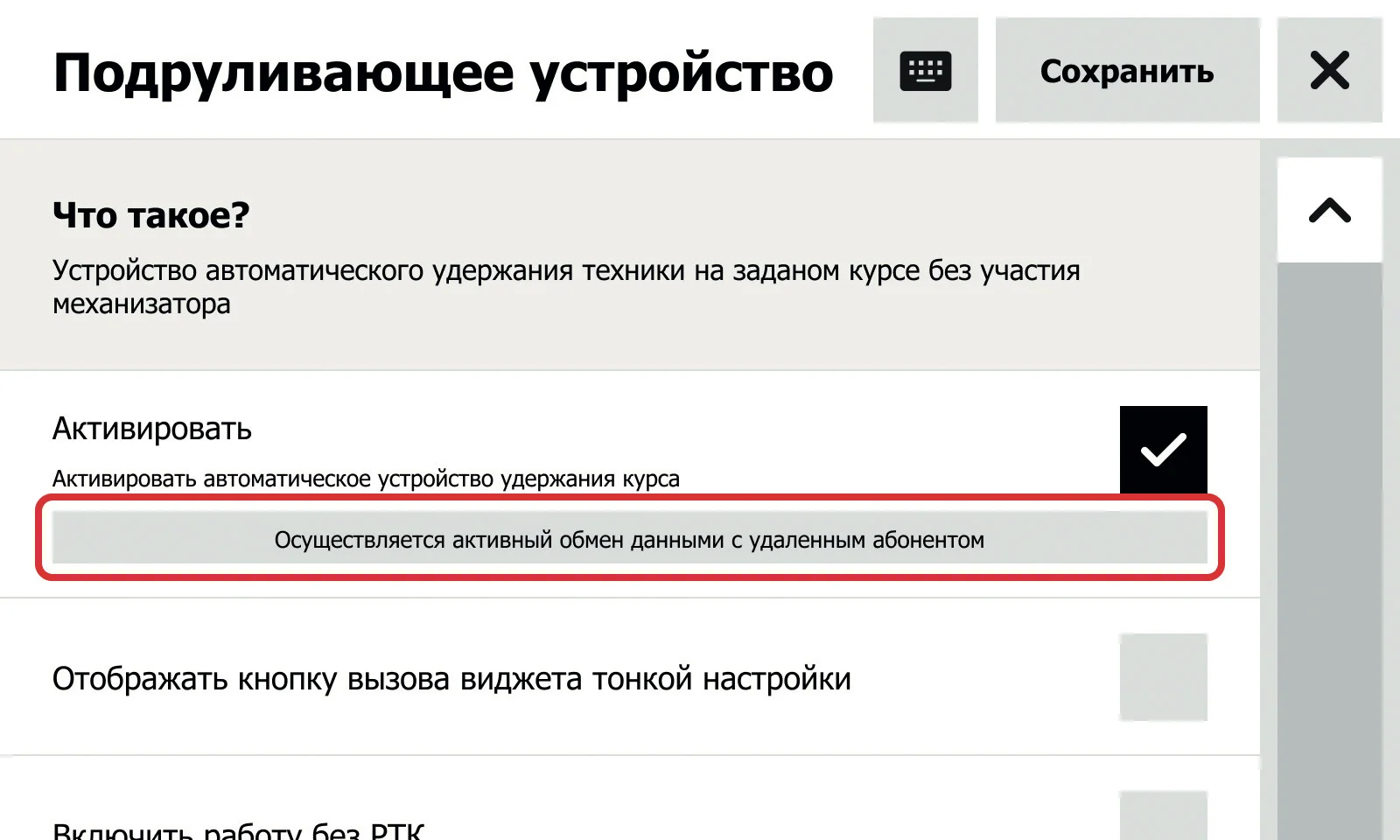

При подключении коммутатора к навигатору в строке состояния будет отображаться надпись «Осуществляется активный обмен данными с удаленным абонентом» . Ознакомьтесь с элементами управления в подразделе главного меню навигатора «Подруливающее устройство» (см. «Элементы управления» настоящего руководства).
В случае возникновения ошибки подключения проверьте кабельное соединение коммутатора и навигатора, а также убедитесь в том, что на коммутаторе включена зеленая световая индикация.
7.1. Элементы управления

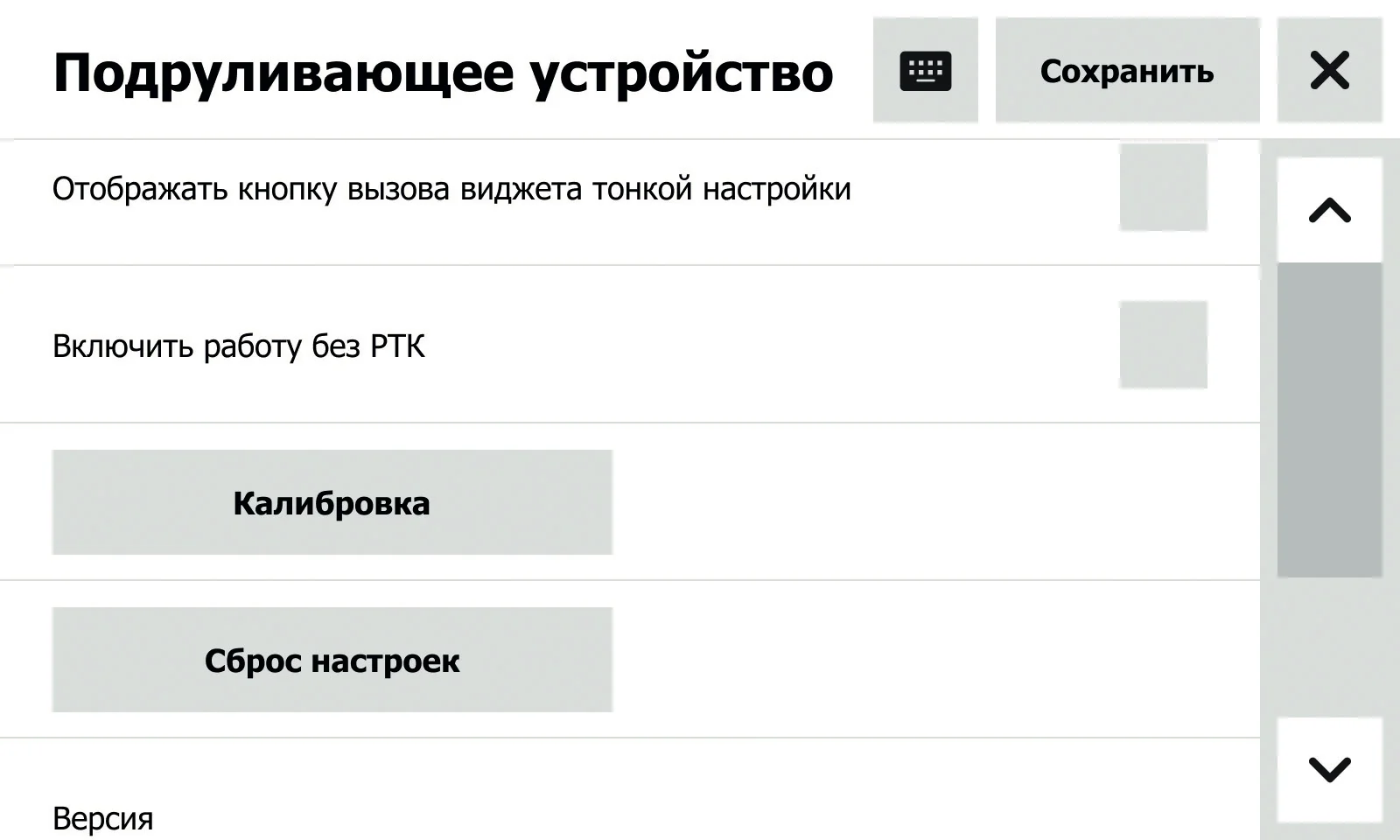

На экране «Подруливающее устройство» переместите вертикальную полосу прокрутки вниз (см. Рисунок 57).
«Отображать виджет тонкой настройки» – ознакомьтесь с описанием в пункте «Отображение кнопки вызова виджета» настоящего руководства.
«Включить работу без РТК» – ознакомьтесь с описанием в пункте 7.3. «Включить работу без РТК» настоящего руководства.
«Калибровка» – ознакомьтесь с описанием в пункте 7.4. «Кнопка «Калибровка» настоящего руководства.
«Сброс настроек» – ознакомьтесь с описанием в пункте 7.5. «Кнопка «Сброс настроек» настоящего руководства.
7.2. Отображение кнопки вызова виджета
Настройка отображает на рабочем экране навигатора графическую кнопку включения панели регулировки параметров подруливателя (далее – Панель регулировки) (см. Рисунок 58).
7.3. Включить работу без РТК
Настройка допускает включение автоматического режима подруливающего устройства при отсутствии поправок РТК.
Активация данного режима ухудшает точность автоматического управления.
Производитель не гарантирует стабильную работу оборудования при работе без РТК-сигнала.
7.4. Кнопка «Калибровка»

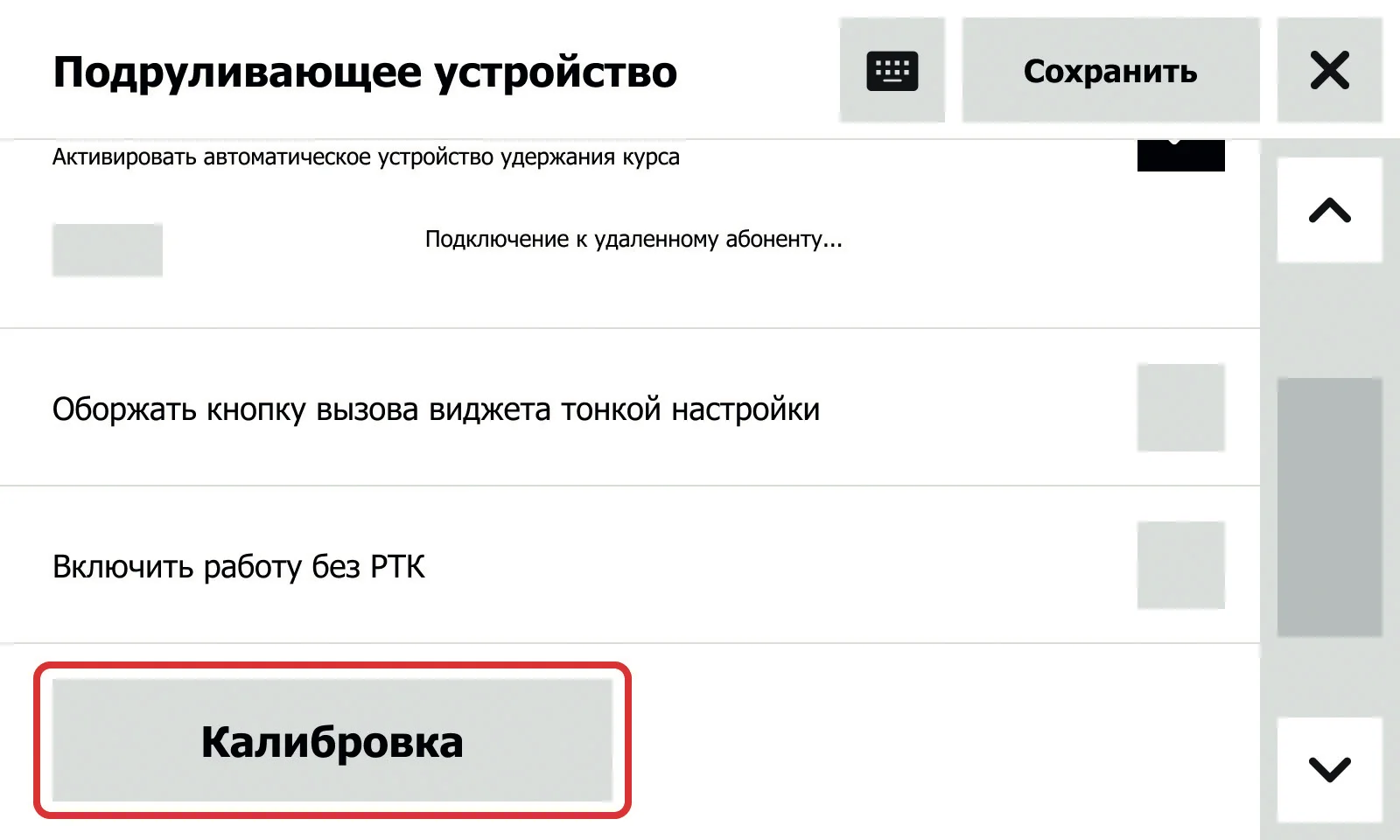

Данная графическая кнопка открывает окно Мастера калибровки (см. Рисунок 59).
7.5. Кнопка «Сброс настроек»
По нажатию данной графической кнопки сбрасываются полученные в ходе калибровки подруливающего устройства настройки.
8. Калибровка инерциального датчика
Во время проведения калибровки инерциального датчика ТС должно находиться на ровной площадке и быть не подвижно. От того, насколько ровной является площадка, на которой проводится калибровка, зависит качество подруливания.
Нажмите на графическую кнопку «Настройки» в главном меню навигатора.
В открывшемся окне переместите вертикальную полосу прокрутки вниз до пункта «Сервис» и нажмите на графическую кнопку «IMU» (см. Рисунок 60).

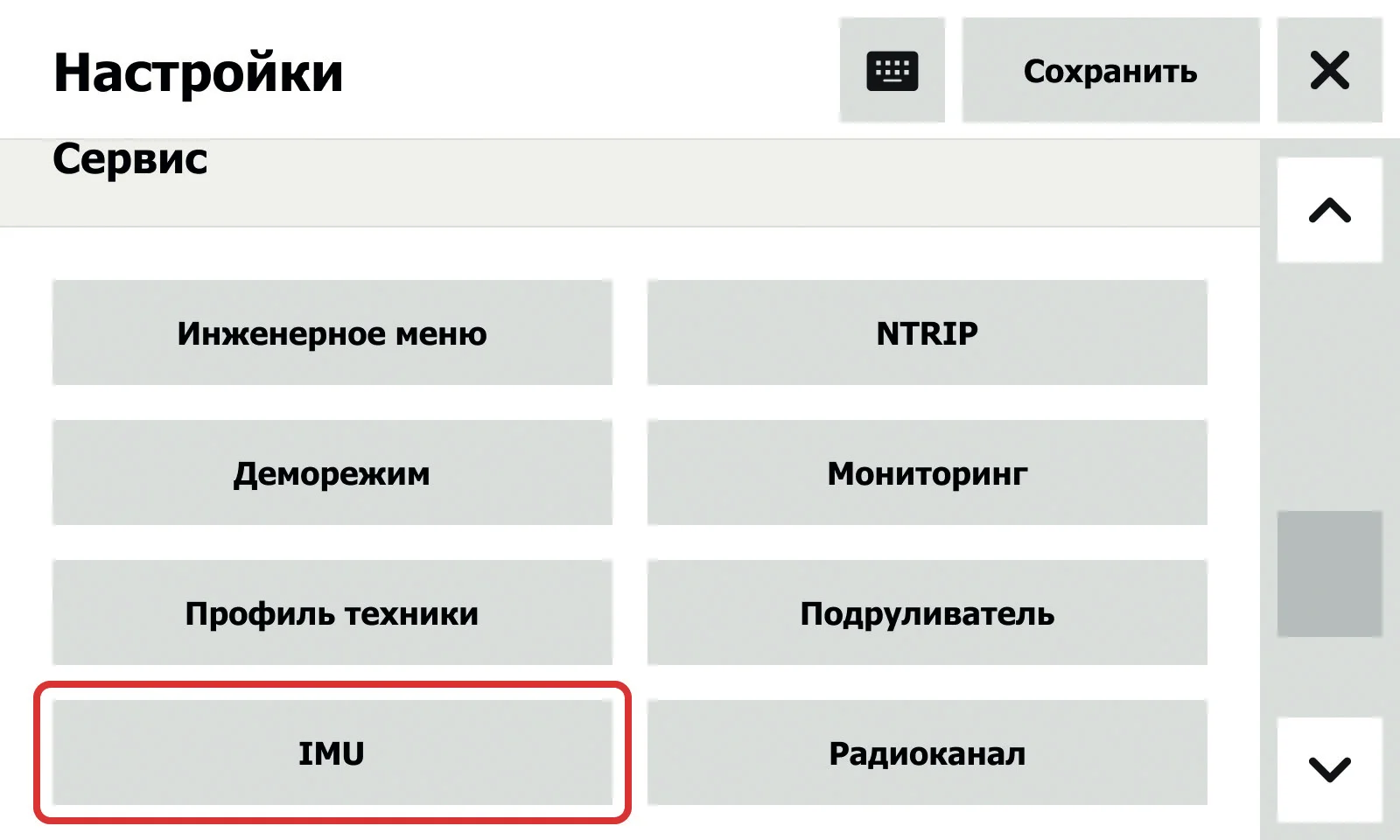

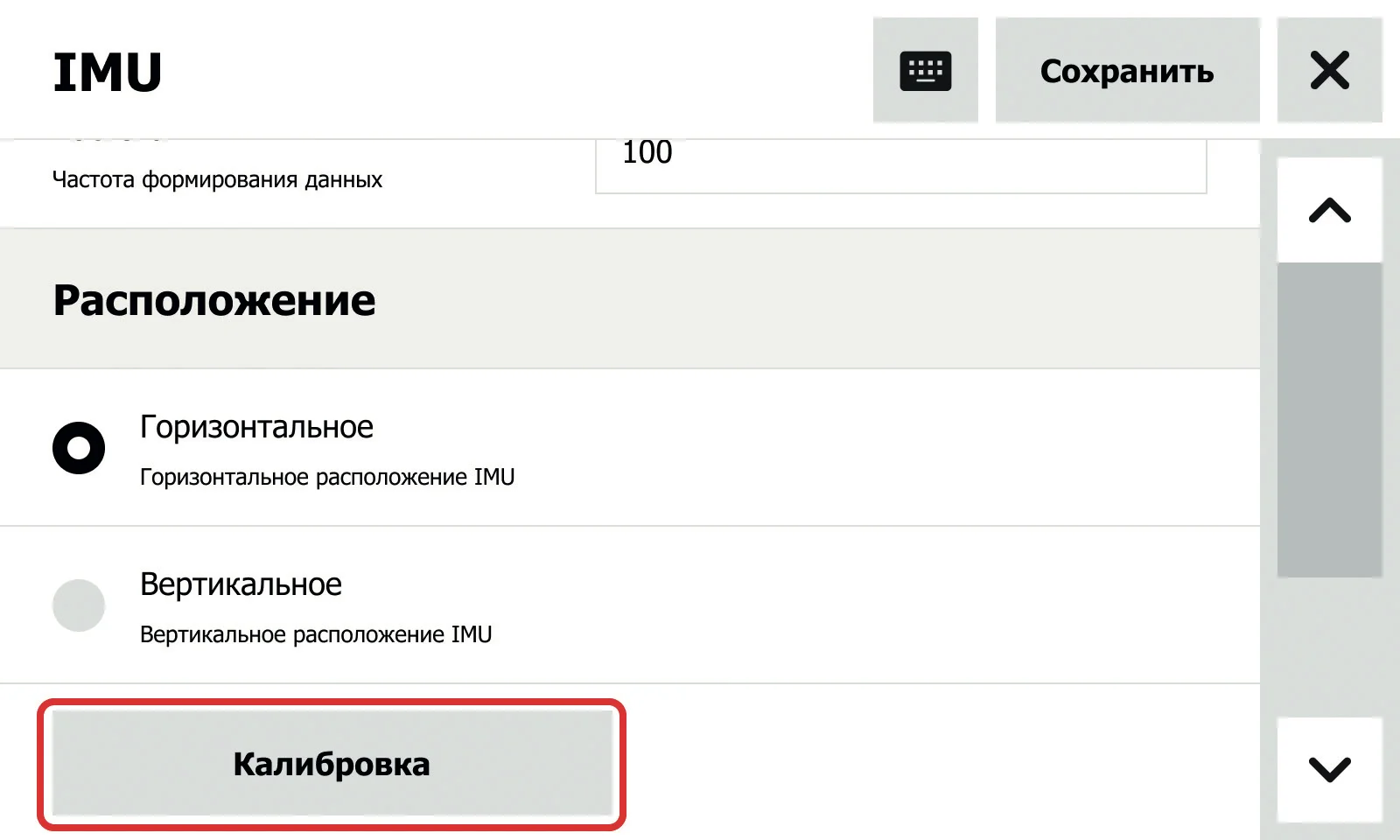

На экране «IMU» переместите вертикальную полосу прокрутки вниз и нажмите на кнопку «Калибровка» (см. Рисунок 61).
Дождитесь сообщения об успешной калибровке инерциального датчика.
9. Диагностика оборудования
Для того, чтобы корректно продолжить работу, необходимо убедиться в том, что все оборудование исправно и подключено правильно. С этой целью в системе предусмотрена программа самодиагностики, которая сообщит о неисправном или неправильно настроем узле.
Чтобы убедиться в том, что все узлы работают корректно, выполните следующие действия:
1. Перейдите в рабочий режим. Для этого:
1.1. На главном экране навигатора нажмите на кнопку

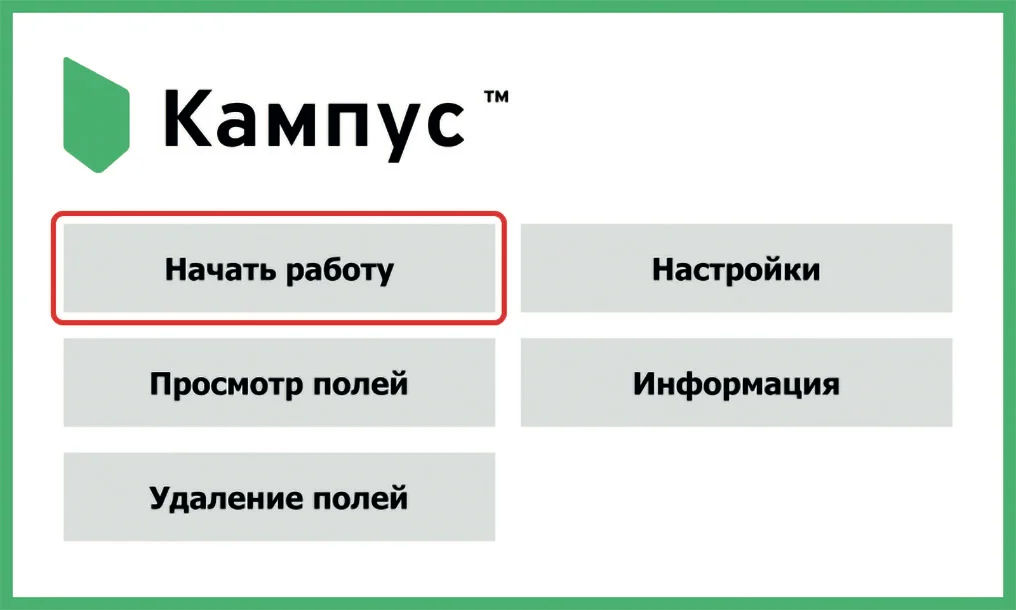

«Начать работу» (см. Рисунок 62).

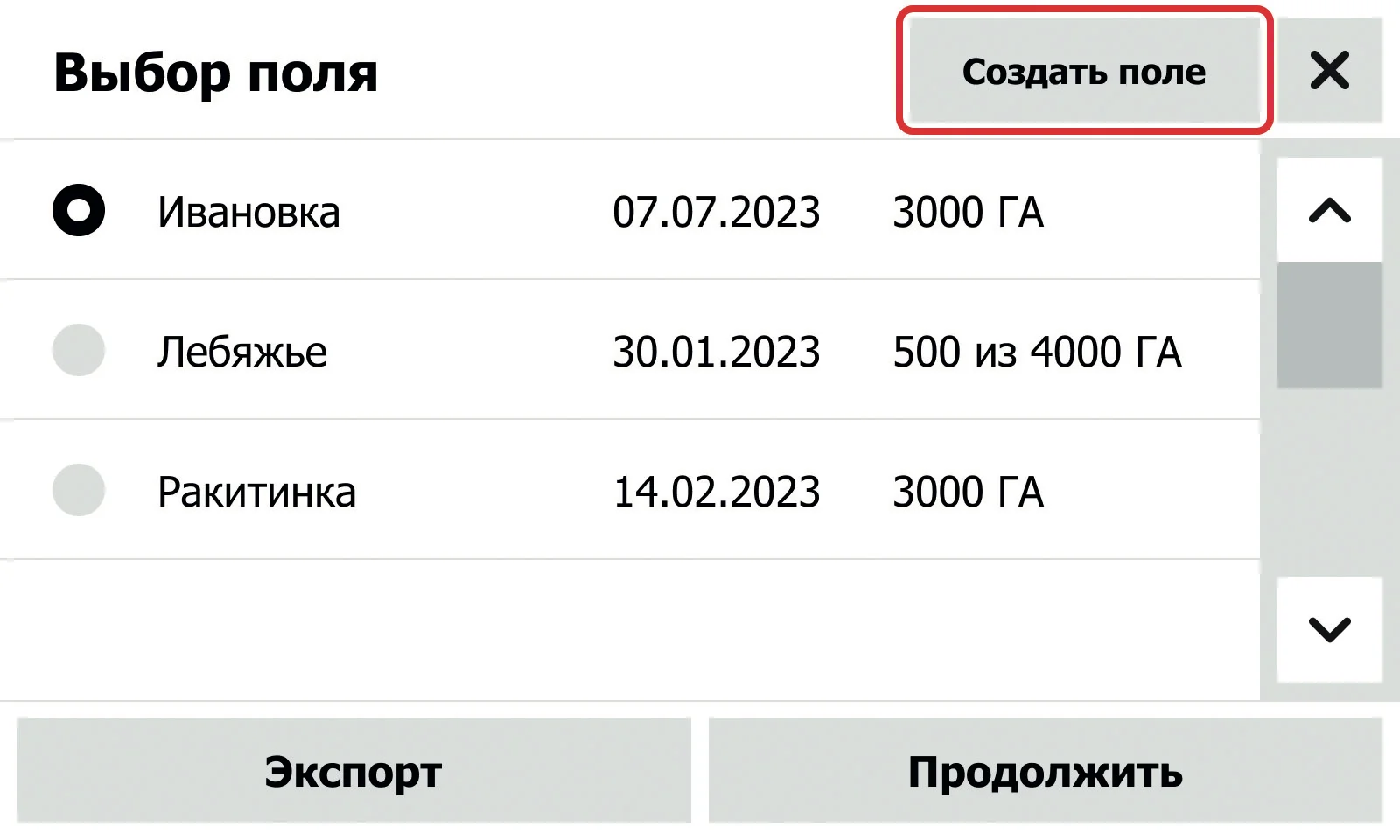

1.2. Нажмите на кнопку «Создать поле» (см. Рисунок 63).
1.3. Введите название поля и нажмите на кнопку
«Продолжить».
2. Панель индикаций
1.1. В рабочем окне навигатора нажмите на кнопку вызова панели индикаций (см. Рисунок 64).
В системе предусмотрено 3 типа индикаций:
Уведомление о каком-либо событии. Не влияет на работу, носит исключительно информационный характер.
Предупреждающее событие. Возможно, потребуется выполнить дополнительную настройку.
Ошибка – критическое событие, при котором работа оборудования невозможна.

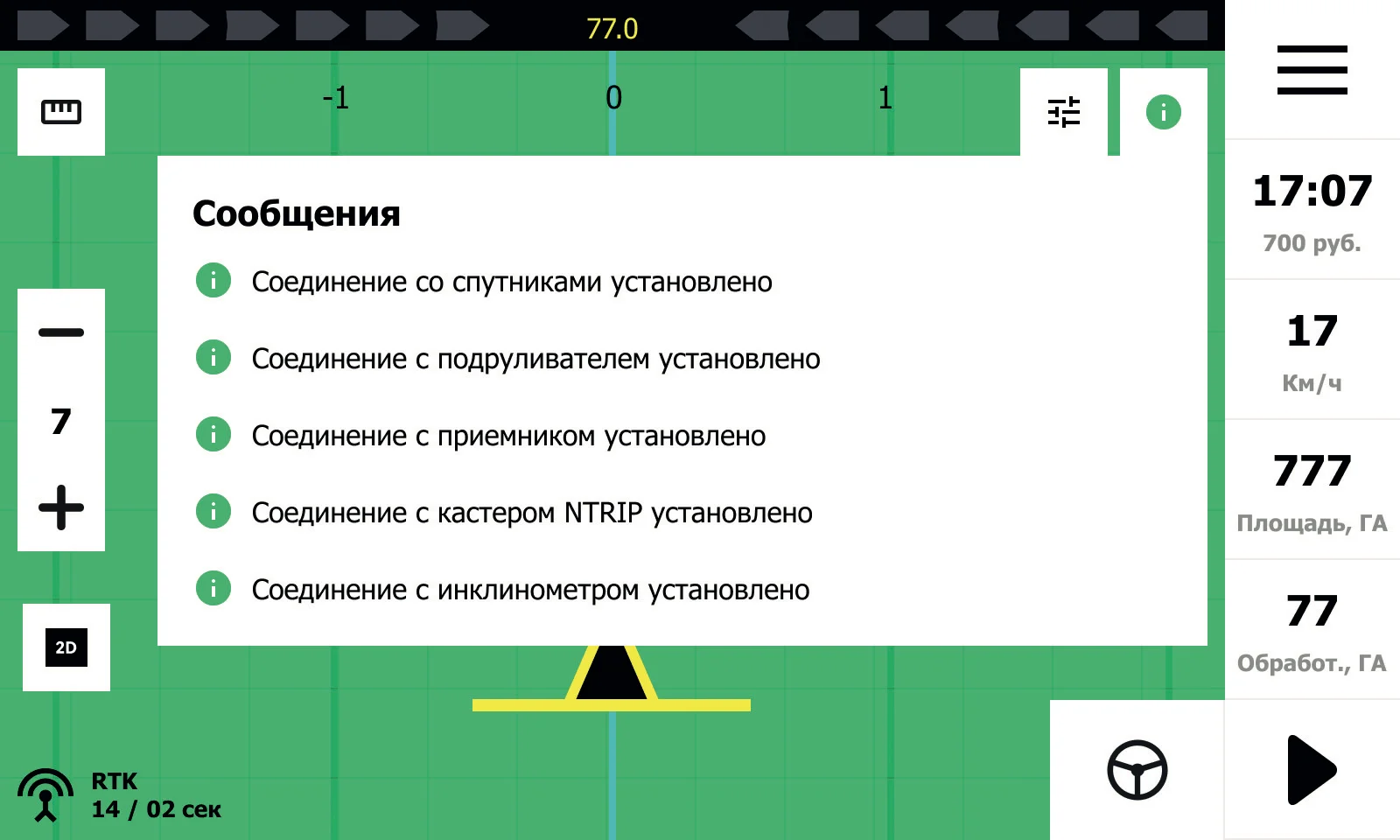

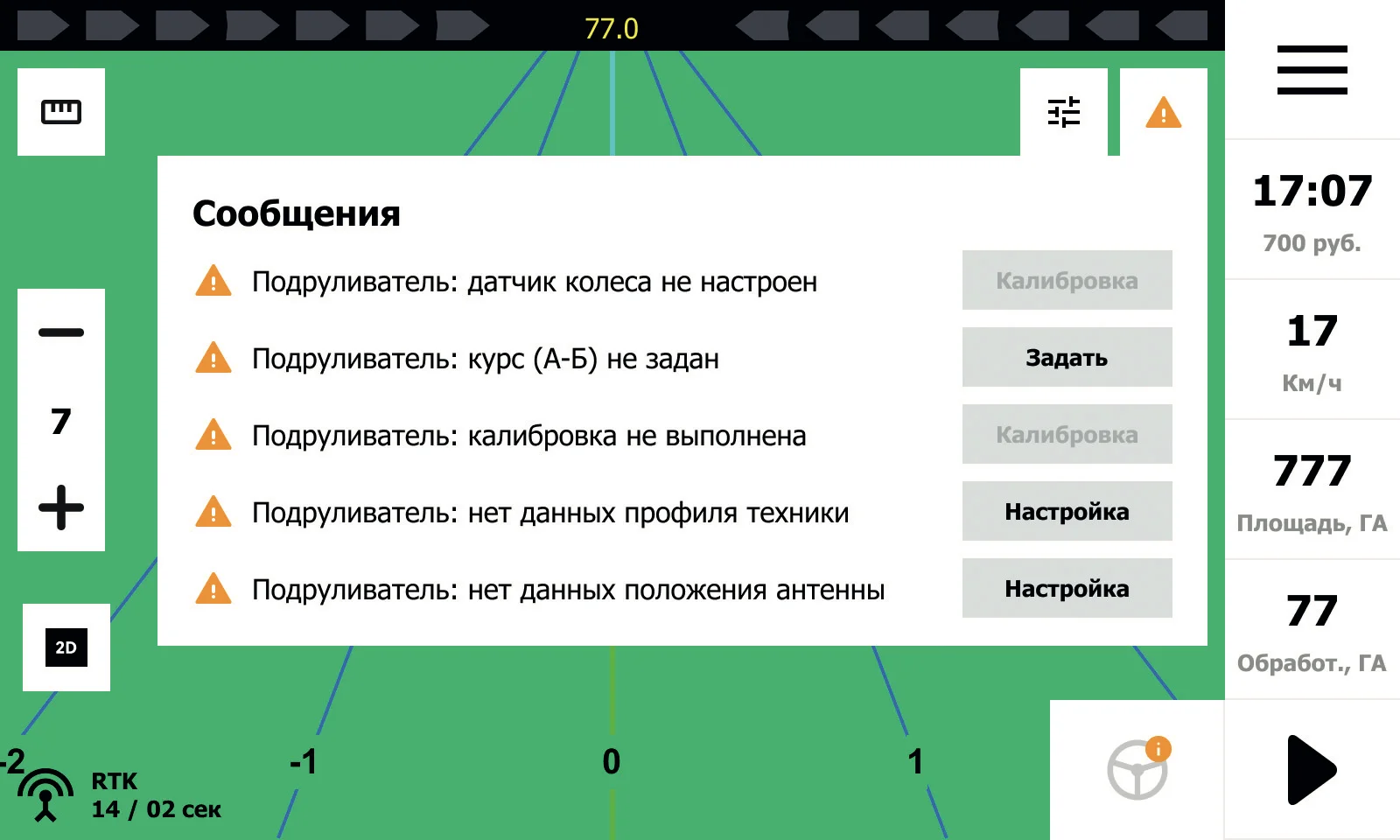

1.2. Проверьте сообщения в панели индикаций (см. Рисунки
65, 66) и выполните действия в соответствии с Инструкцией.
Если вы видите сообщения об ошибках, ознакомьтесь с разделом настоящего руководства, в котором прописаны все индикации, а также возможные пути решения возникших проблем.
В зависимости от технического состояния подруливателя, графическая кнопка включения автоматического вождения может быть неактивна, ввиду чего ее изображение меняется. Существуют следующие состояния графической кнопки
включения автоматического вождения:
Кнопка Состояние
Разрешено включение автоматического рулевого управления
Не разрешено включение автоматического рулевого управления
10. Калибровка подруливателя
Калибровка подруливающего устройства производится при первом запуске, а также в случаях ремонта механизмов управления техникой, демонтажа датчика колеса.
Калибровку лучше выполнять на открытой местности, обеспечив ТС нахождение на ровной поверхности. Понадобится сделать полный поворот и выполнить движение по прямой примерно на 250-300 метров. По возможности, калибровку следует выполнять с прицепным устройством.
10.1. Запуск мастера калибровки
Предусмотрены три варианта запуска мастера калибровки:
Вариант № 1. Через главное меню
Перейдите в пункт главного меню навигатора «Настройки» (см. Рисунок 9. Главное меню) и прокрутите экран вниз до раздела «Сервис».
Нажмите на кнопку «Подруливатель» в этом разделе, затем нажмите на кнопку «Калибровка», расположенную внизу экрана.

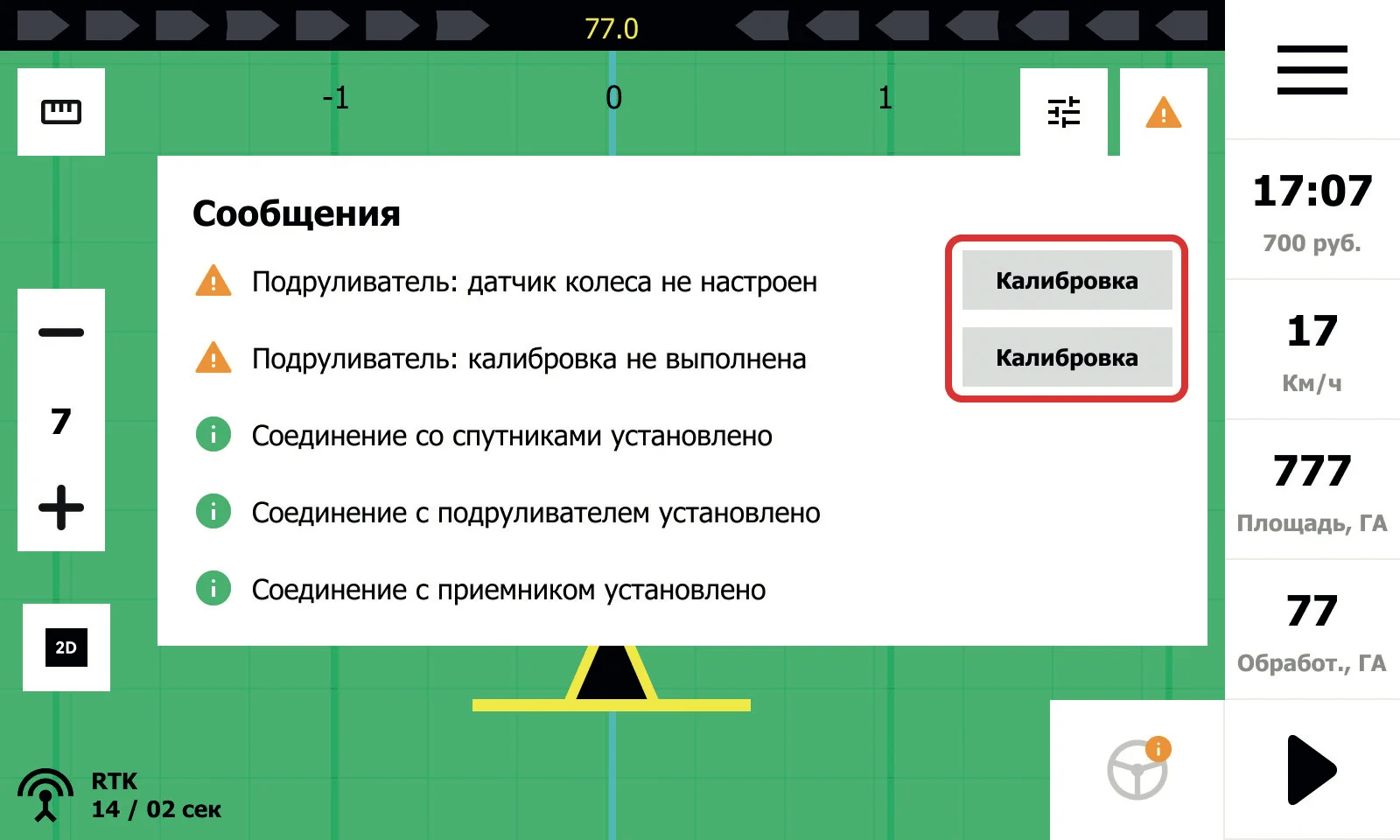

Вариант № 2 (см. Рисунки 69-70). Через рабочее окно
Нажмите на кнопку «Меню» на рабочем экране навигатора.

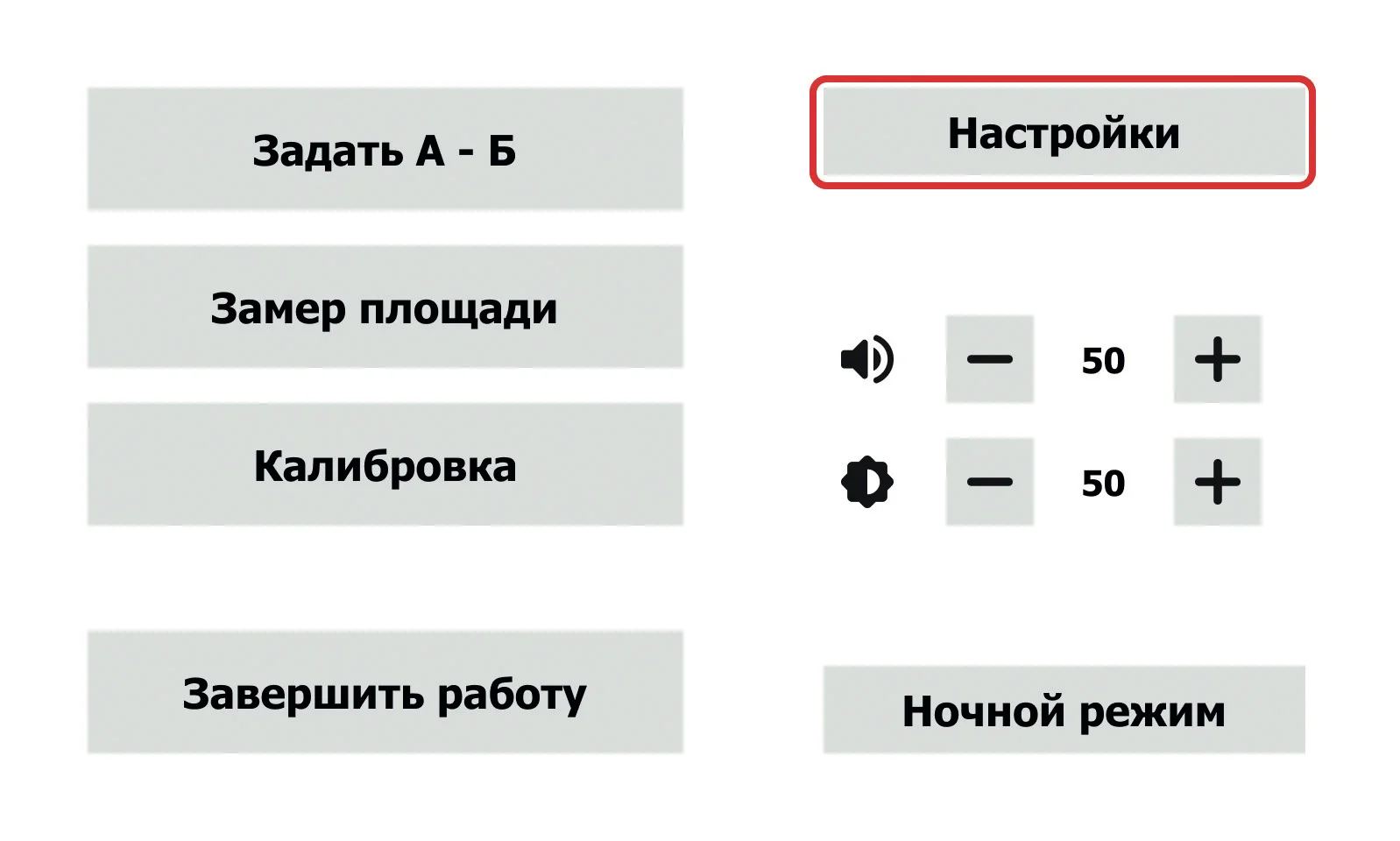

На появившемся экране нажмите на кнопку «Настройки».

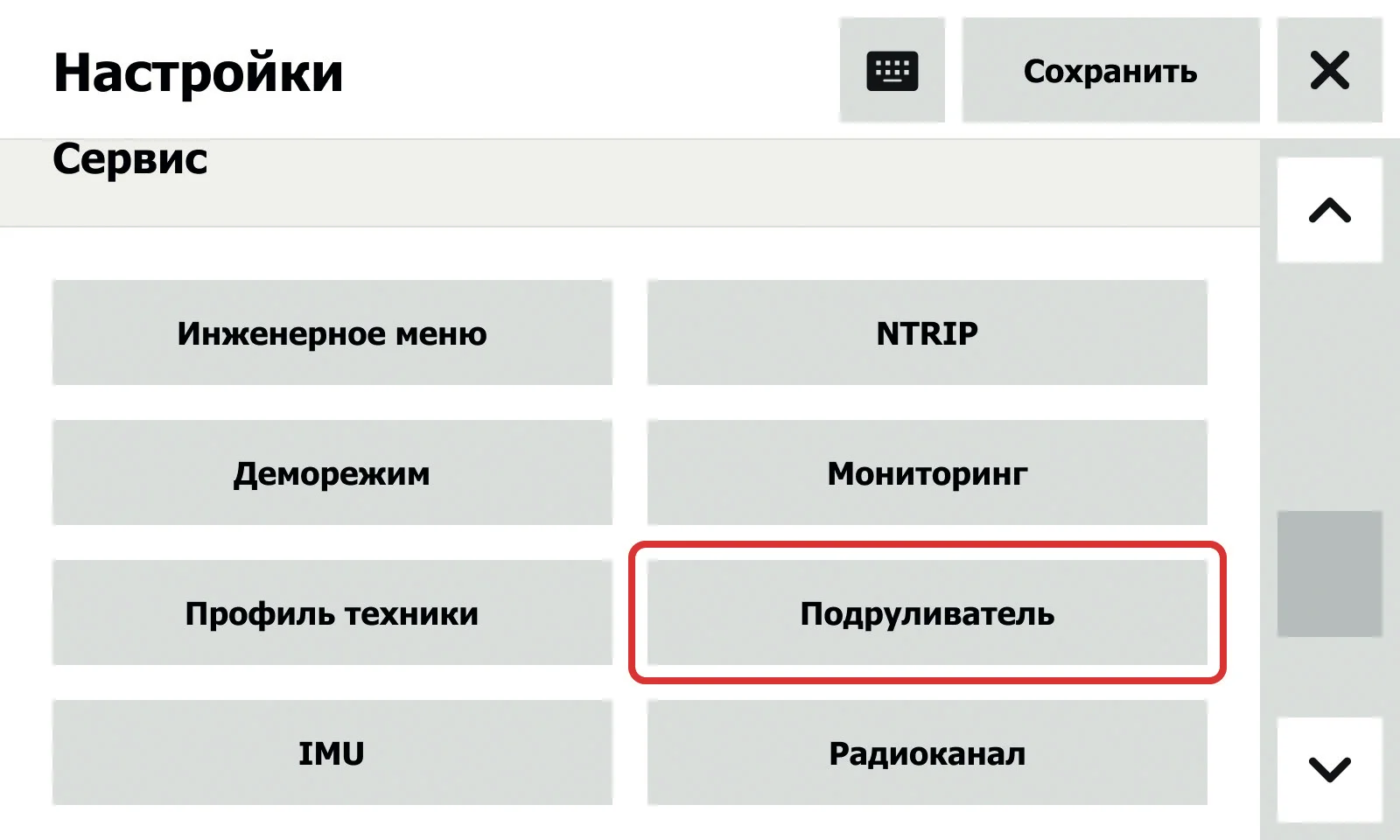

Прокрутите экран до секции «Сервис» и нажмите на кнопку «Подруливатель» (см. Рисунок 63. Меню сервис. Подруливатель)

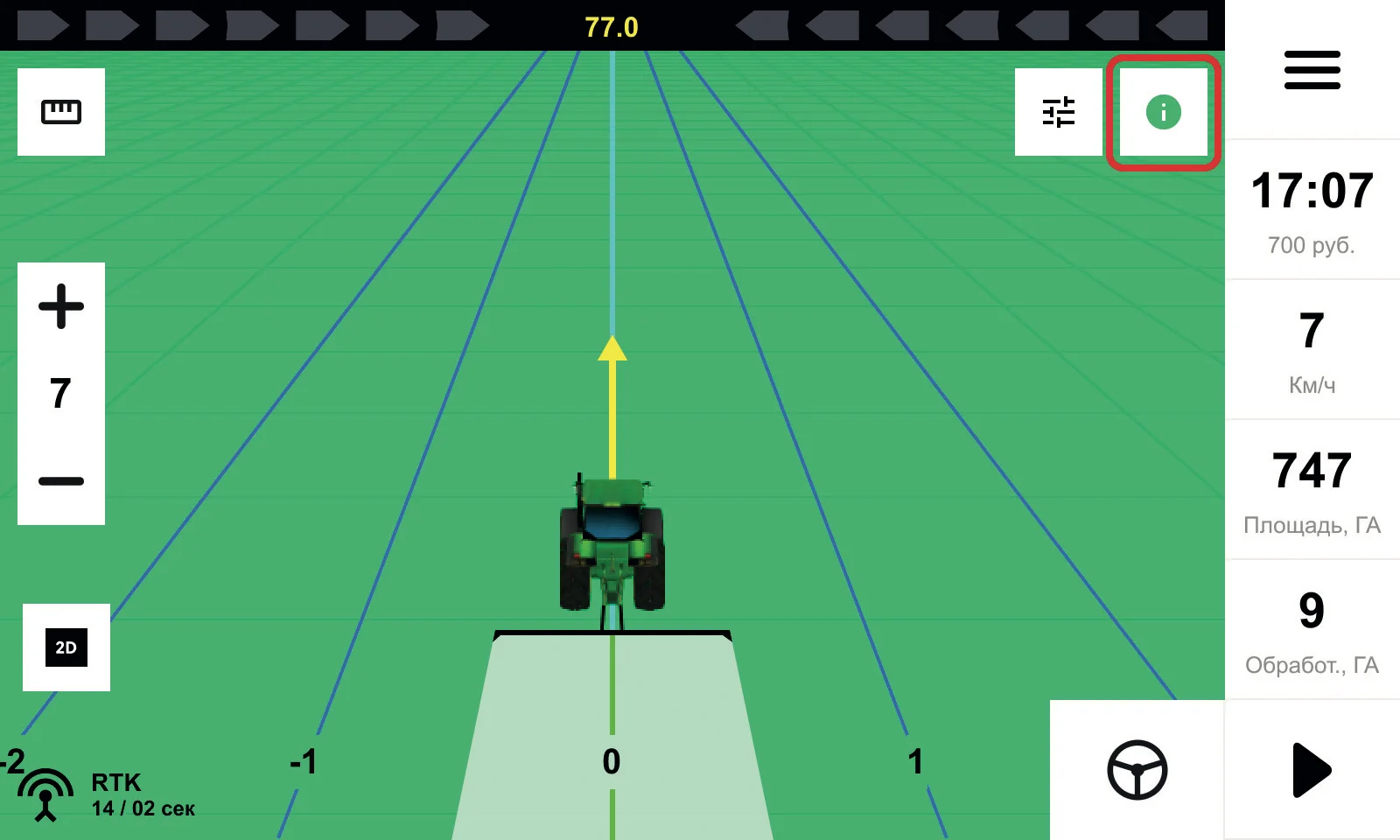

На появившемся экране нажмите на кнопку «Калибровка». (см. Рисунок 64. Подруливающее устройство)
Вариант № 3 (см. Рисунок 71). Через панель индикаций
Нажмите на графическую кнопку с уведомлениями. В списке технического состояния подруливателя выберите кнопку «Калибровка».
10.2. Приветствие

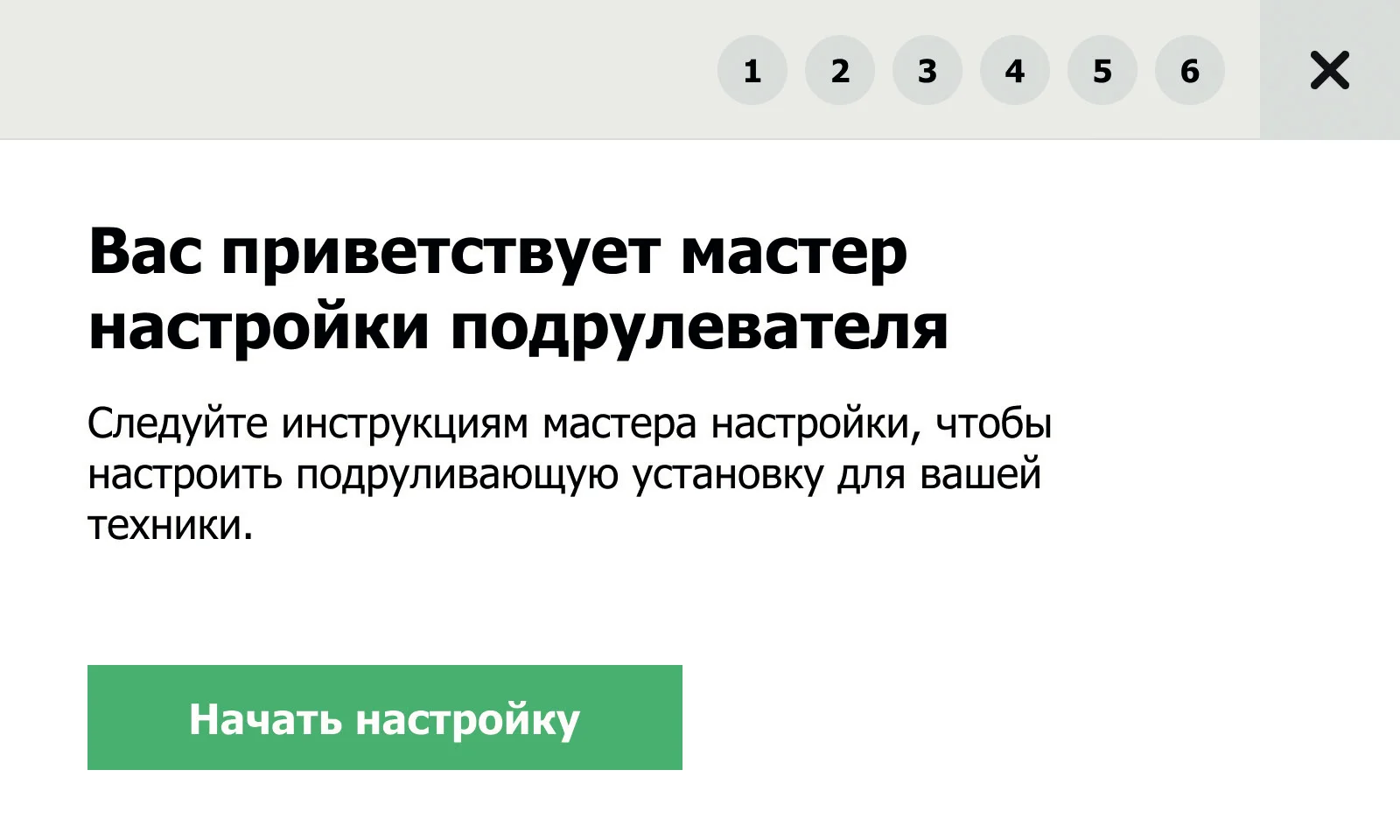

Нажмите на кнопку «Начать настройку», чтобы запустить мастера настройки подруливателя (см. Рисунок 72).
В процессе калибровки будут измерены основные параметры, связанные с системой рулевого управления ТС.
Во избежание возникновения травмоопасных ситуаций, в ходе калибровки внимательно следуйте текстовым указаниям навигатора.
В случае возникновения травмоопасной ситуации немедленно нажмите на кнопку аварийного отключения питания SW1 (см. Рисунок 1).
10.3. Калибровка углов поворота
Ограничительные углы — это углы поворота колес или слома рамы, при которых дальнейший поворот колес или слом рамы невозможен по причине конструктивных особенностей ТС.
Эти углы необходимы для ограничения маневренности в режиме автоматического управления с целью предотвращения излишнего износа системы рулевого управления ТС. Для проверки корректности установки параметров профиля техники и датчика угла поворота колес или слома рамы, обратите внимание на направление вращения мнемосхемы руля во время поворота руля (см. Рисунок 73). Вращение руля ТС и мнемосхемы должно происходить в одном направлении.

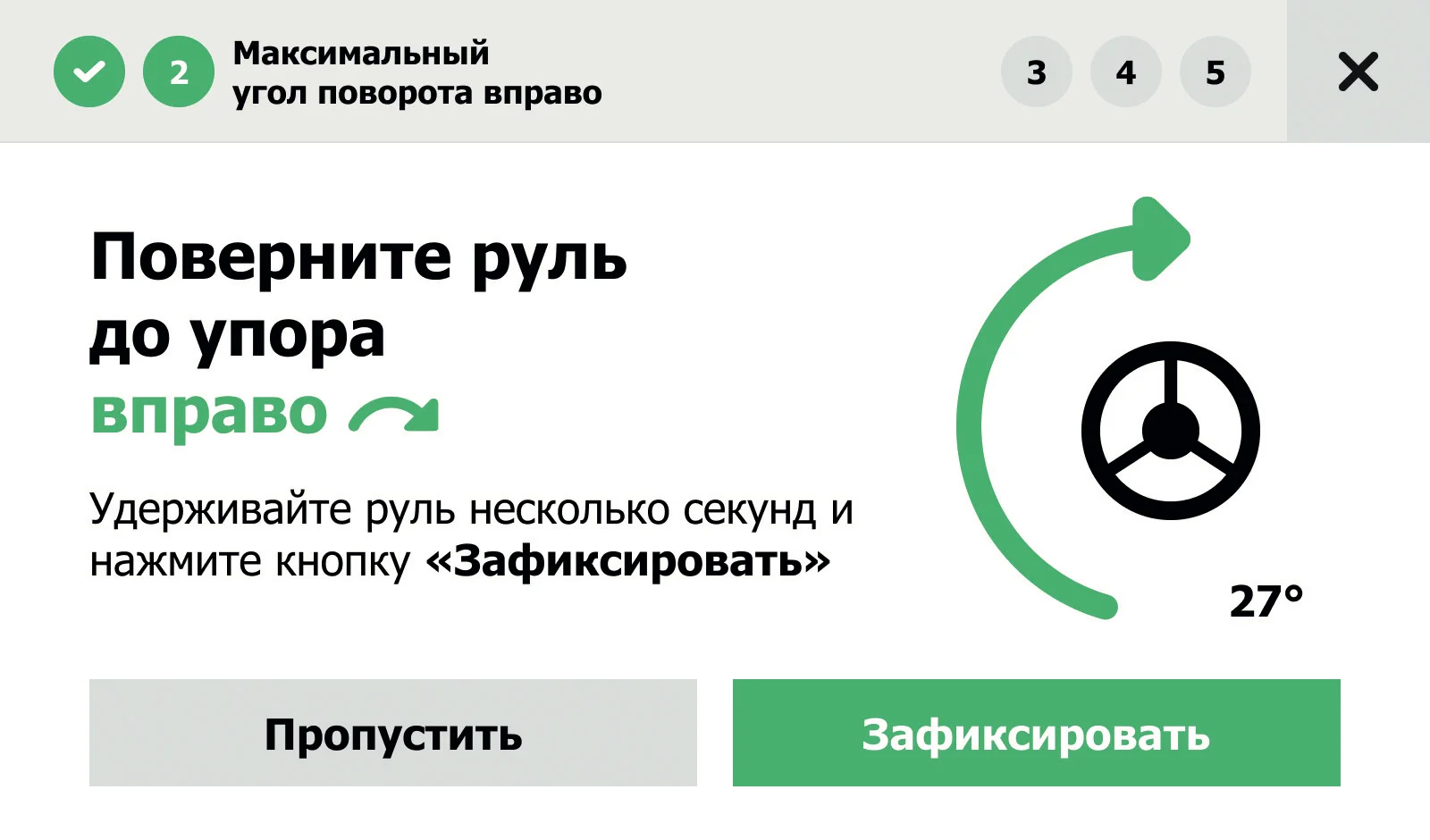

Поверните руль вправо до упора. Нажмите на кнопку «Зафиксировать».
Выждите 2-3 секунды, прежде чем отпустить руль. Значение угла поворота колес/слома рамы должно быть не более 80 и не менее 25 градусов.

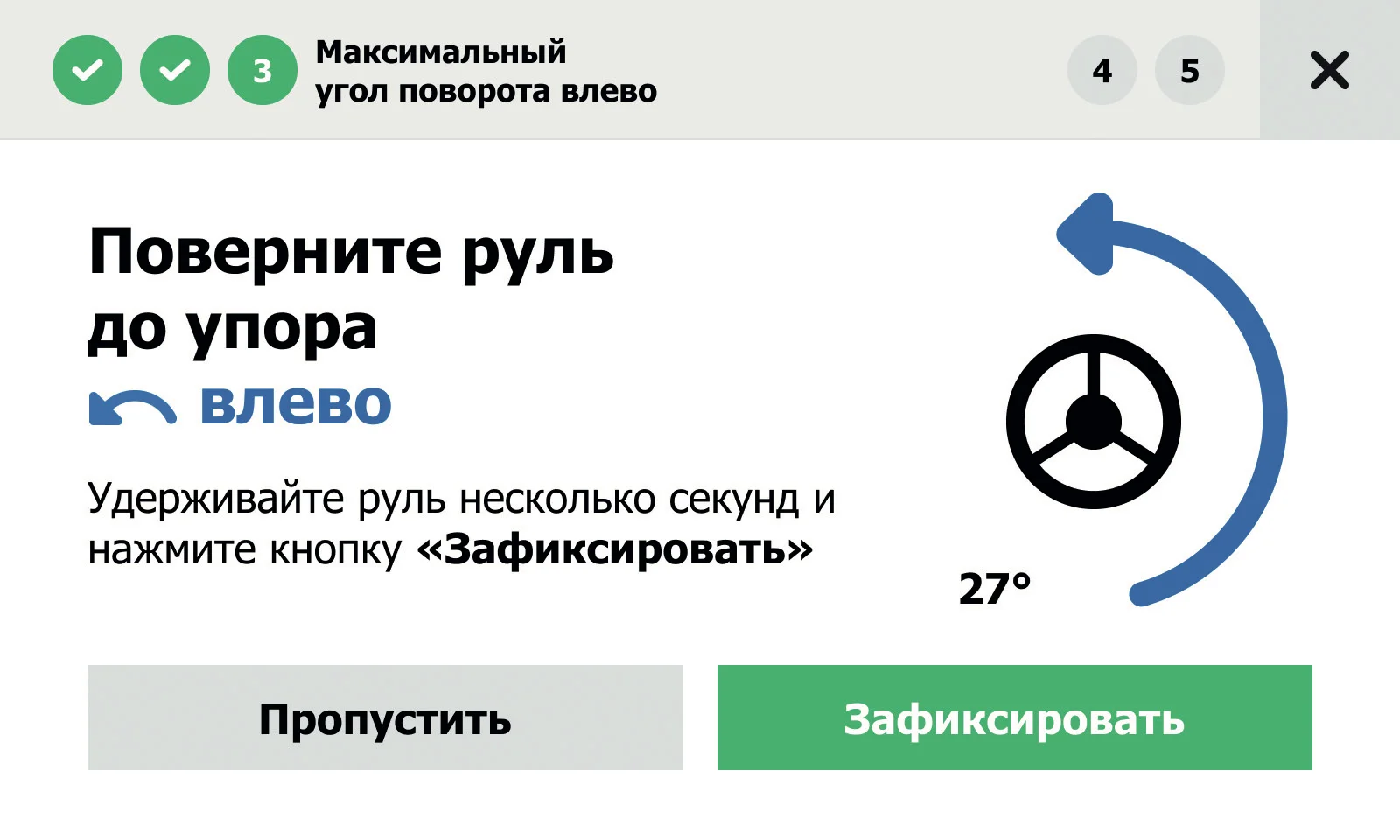

Аналогичное действие нужно выполнить для поворота руля влево (см. Рисунок 74).
Поверните руль влево до упора. Нажмите на кнопку «Зафиксировать».
Выждите 2-3 секунды, прежде чем отпустить руль. Значение угла поворота колес/слома рамы должно быть не более 80 и не менее 25 градусов.
10.4. Движение по окружности влево

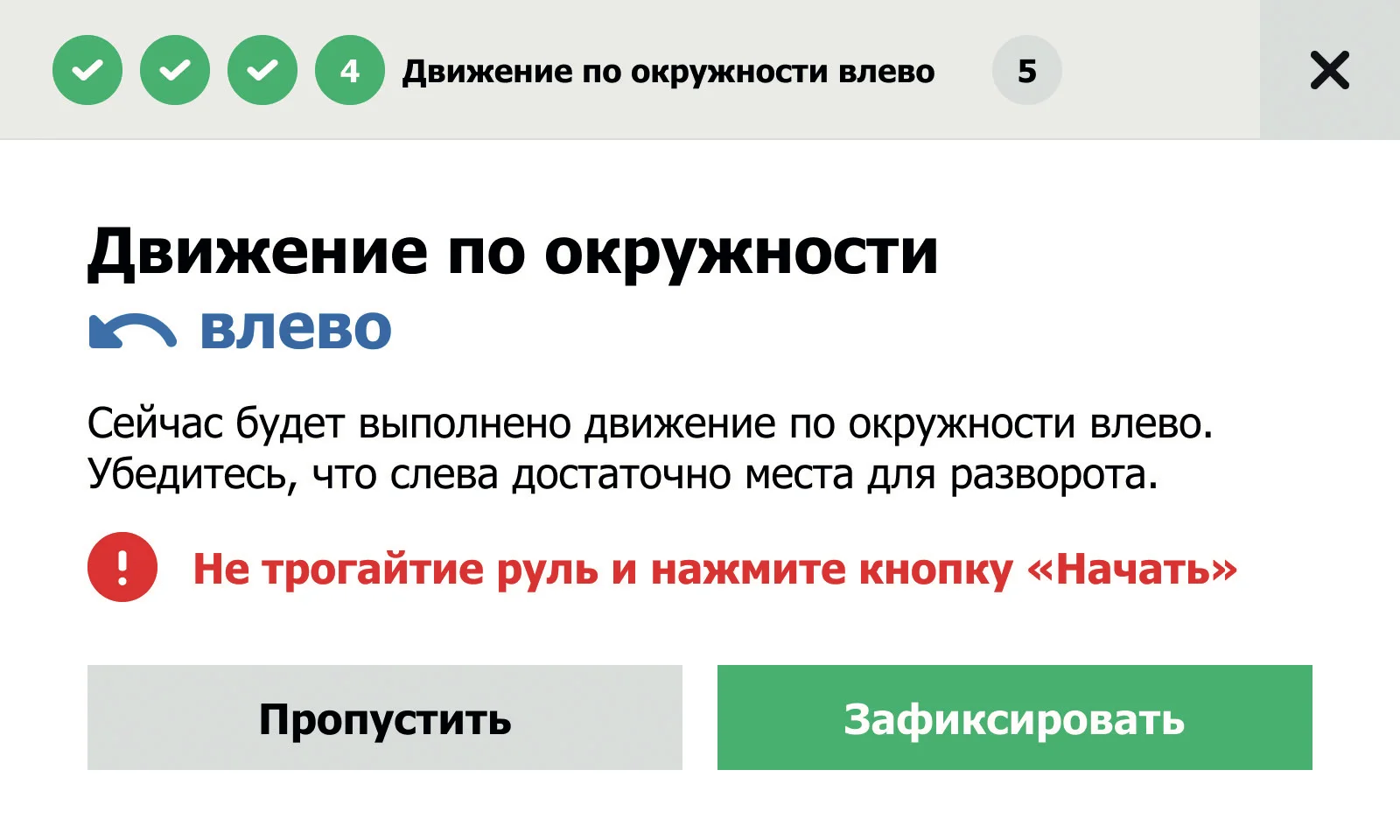

На данном этапе система калибрует соотношение углов поворота рулевого колеса и угла поворота колес (см. Рисунок 75).
Необходимость выполнять этот этап повторно возникает в следующих случаях:
1. Сброс настроек коммутатора.
2. Вмешательство в систему рулевого управления ТС (ремонт, замена узлов и агрегатов).
3. В ином случае, если имеются основания полагать, что углы рассчитаны неверно.
БУДЬТЕ ОСТОРОЖНЫ! НЕ ТРОГАЙТЕ РУЛЬ! Система будет выполнять руление автоматически после нажатия на кнопку «Начать».

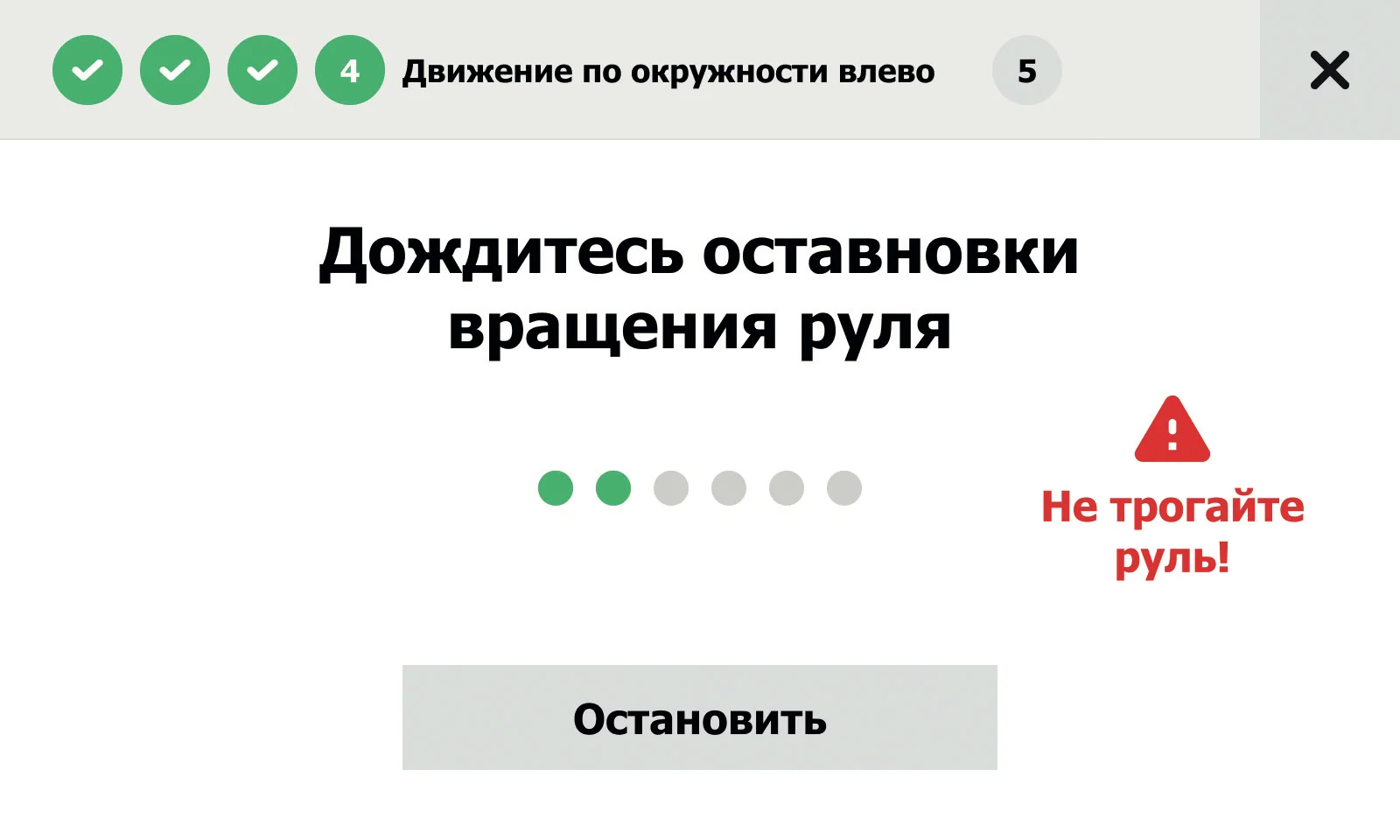

Не трогайте руль. Дождитесь остановки вращения (см. Рисунок 76).

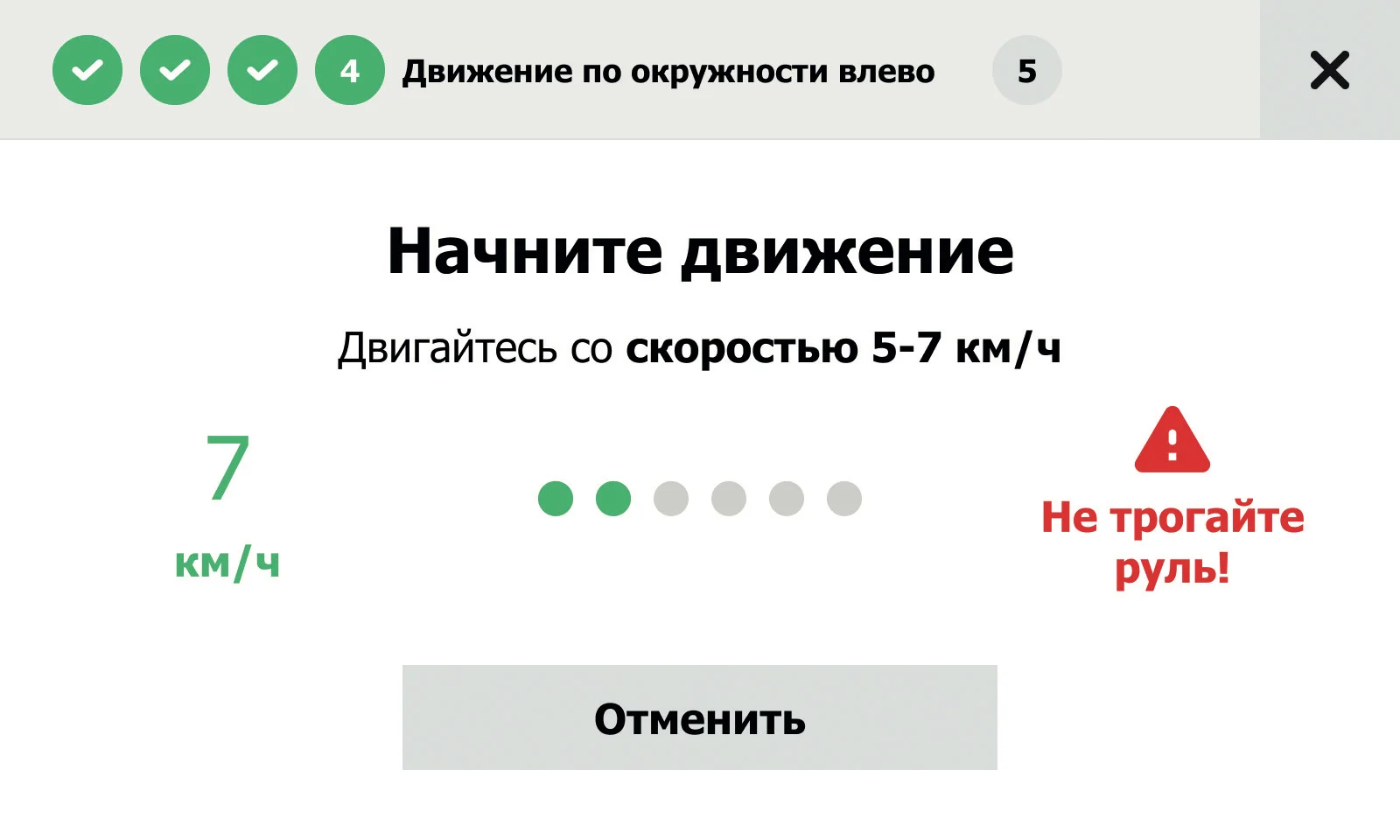

После остановки руля появится соответствующий экран. Начните движение и продолжайте его со скоростью 5-7 км/ч до тех пор, пока система не соберет достаточно данных (см. Рисунок 77).
10.5. Движение по окружности вправо

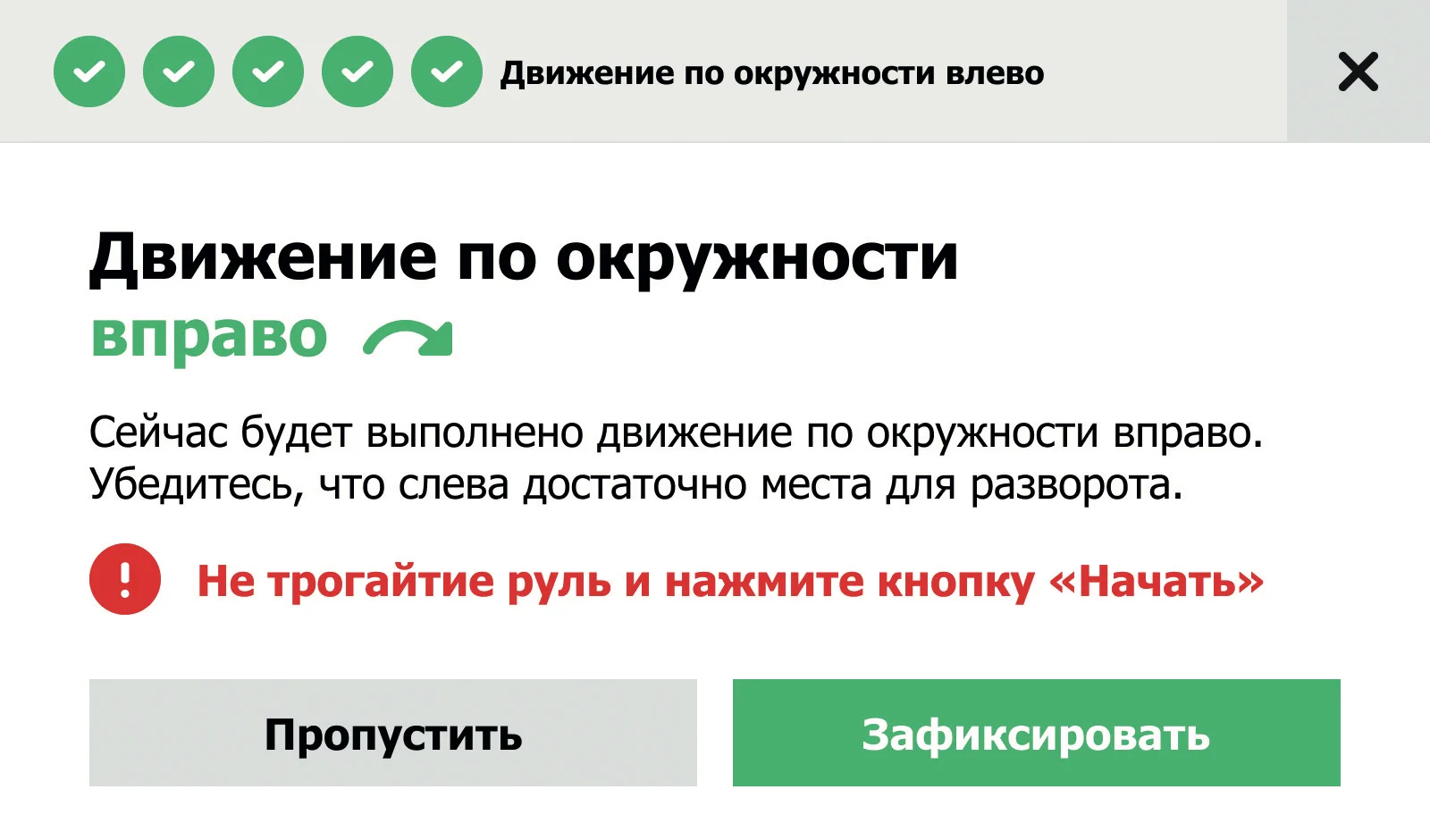

Данный этап аналогичен предыдущему, однако тестовое автоматическое движение будет выполнено вправо (см. Рисунок 78).
10.6. Завершение калибровки

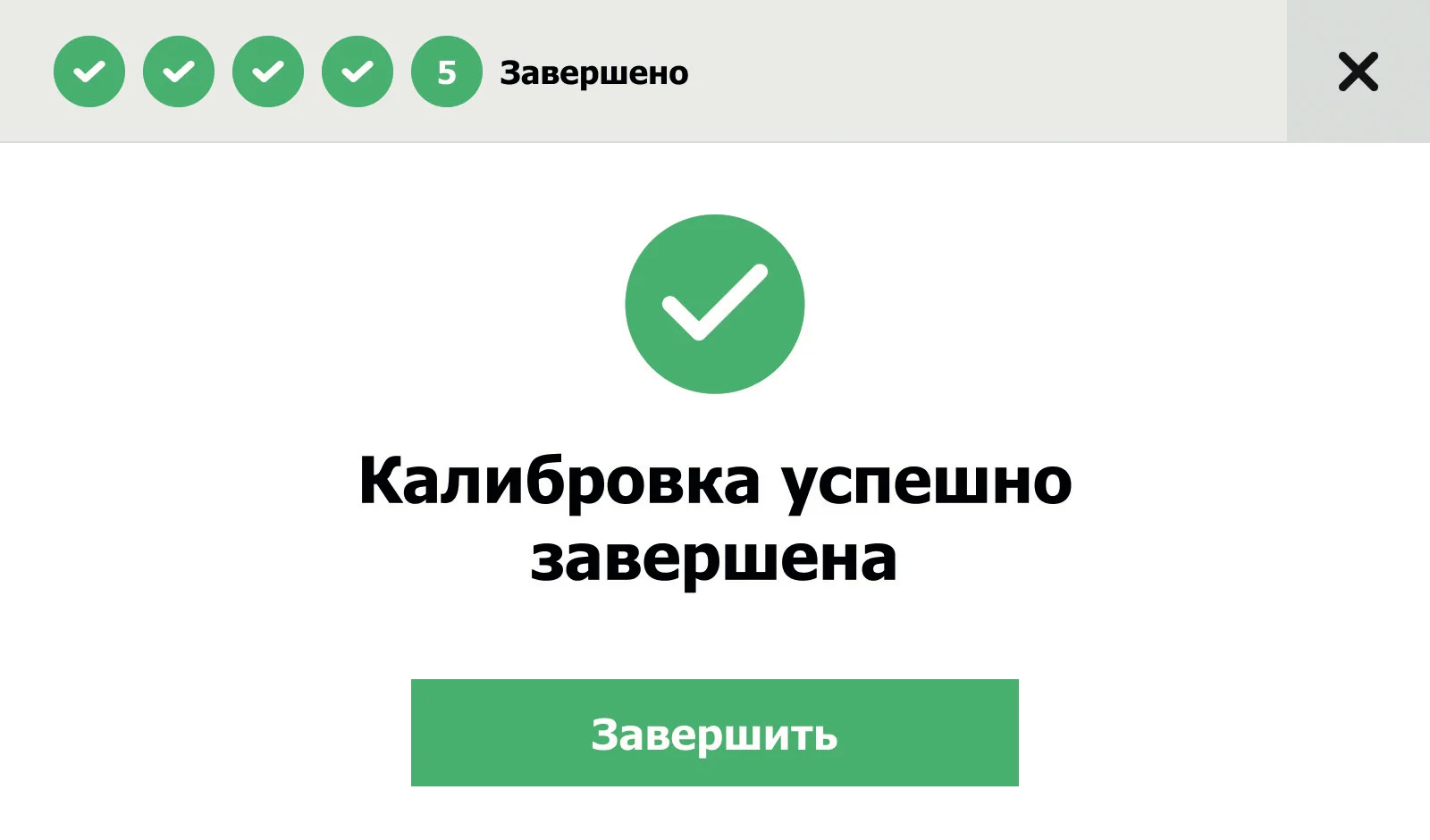

Если все этапы калибровки завершены успешно, появится соответствующее сообщение (см. Рисунок 79).
Если у вас возникла проблема с установкой, настройкой и (или) работой с оборудованием, вы можете обратиться за помощью по телефону 8 800 250-03-40 или получить ее на нашем сайте www.campusagro.com
11. Описание уведомлений и ошибок
11.1. Уведомления
Уведомления носят исключительно информационный характер. Вы можете увидеть следующие сообщения:
Тип Событие
Соединение с приемником установлено
Соединение с инклинометром установлено
Соединение с кастером NTRIP установлено
Соединение с подруливателем установлено
Соединение с сервером online установлено
11.2. Предупреждения и ошибки
Тип Событие Действие Плохое качество сигнала может быть вызвано неправильной установкой Низкий антенны или ненадежным соединением уровень кабеля. Убедитесь в том, что кабели сигнала прикручены плотно, а антенна установлена на открытом пространстве, где ничто не создает для нее помехи
Тип Событие Действие
Курс А-Б Построить курс А-Б не задан
Соединение с В текущий момент выполняется приемником соединение с приемником
Соединение с В текущий момент выполняется инклинометром соединение с датчиком наклона ТС
Соединение с В текущий момент выполняется кастером NTRIP соединение с кастером NTRIP
Соединение с В текущий момент выполняется подруливателем соединение с подруливателем
Соединение с В текущий момент выполняется сервером online соединение с сервером online
Подруливатель: Необходимо выполнить калибровку датчик колеса (см. пункт 10 настоящего не настроен руководства)
Подруливатель:
Необходимо пройти этапы ограничитель- калибровки (см. пункт 10 ные углы не настоящего руководства) заданы Чтобы система придерживалась Подруливатель: курса, нужно его построить. курс А-Б не Перейдите в меню рабочего окна задан навигатора и нажмите на кнопку «Задать А-Б»
Подруливатель:

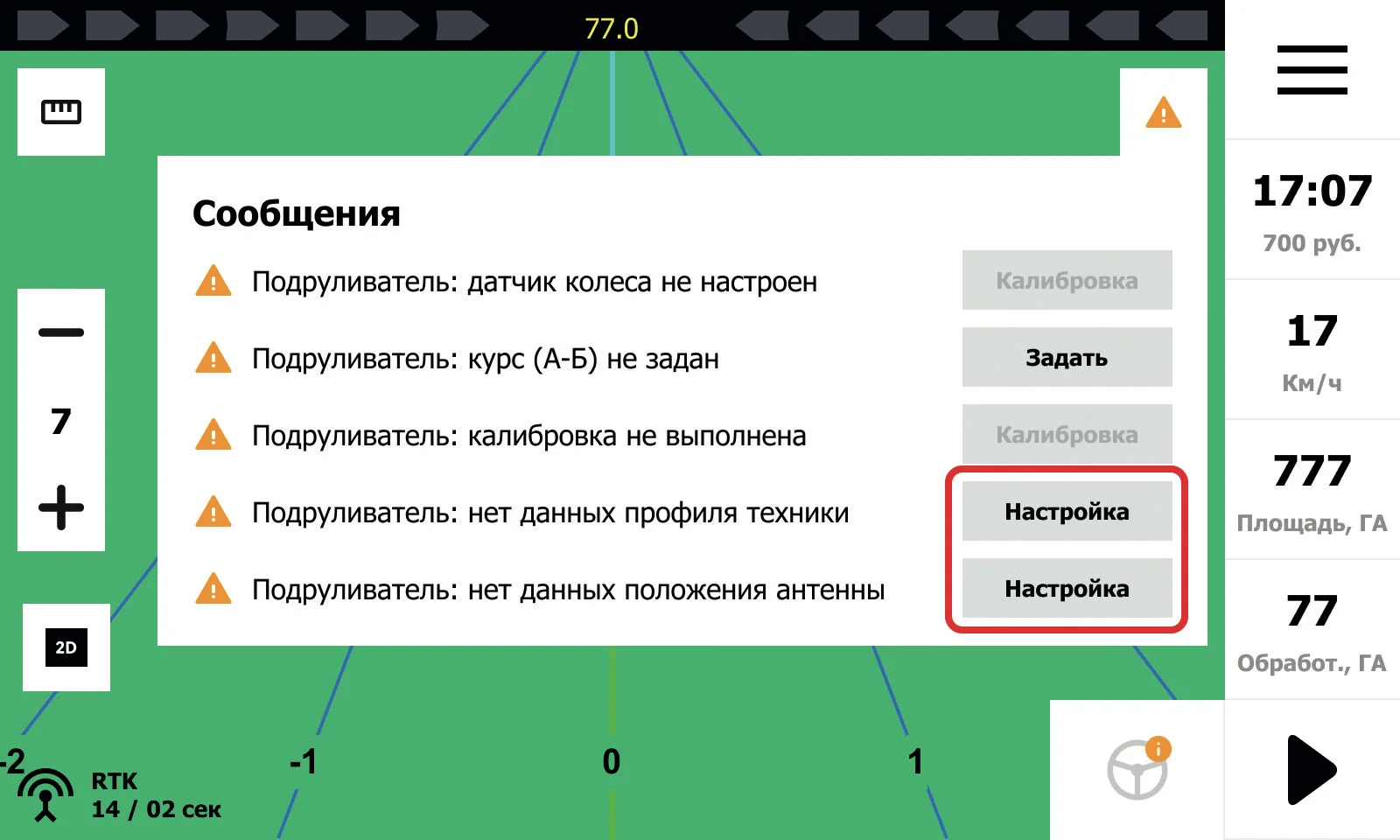

нет данных Необходимо заполнить профиль положения техники антенны
Тип Событие Действие Нарушен обмен Возможно, антенна или антенный данными с при- кабель неисправны емником Нарушен обмен Проверьте соединение с данными с коммутатором инклинометром Отсутствует Интернет/отрицатель- Нарушен обмен ный баланс СИМ-карты, закончил- данными с ся срок доступа к поправкам РТК, кастером NTRIP БС не в сети. Проверьте подключе- ние к USB-модему Проверьте соединение с комму- татором, а также наличие зеленой Нарушен обмен индикации на коммутаторе. Если данными с ошибка не исчезает, попробуйте подруливателем перезапустить навигатор и комму- татор Отсутствует Интернет/ Нарушен обмен отрицательный баланс СИМ-карты. данными с Проверьте соединение с USB- сервером online модемом Возможно, антенна или антенный Нет соединения кабель неисправны. со спутниками Проверьте кабельное соединение навигатора и антенны Подруливатель: Проверьте питание мотора по нет обмена дан- световой индикации на моторе и ными с энкоде- кабельное соединение мотора и ром коммутатора Подруливатель: Проверьте питание мотора по нет обмена световой индикации на моторе и данными с кабельное соединение мотора и мотором коммутатора
Тип Событие Действие Подруливатель: Проверьте кабельное соединение нарушен обмен датчика колеса, целостность данными с дат- кабеля, а также световую чиком колеса индикацию на датчике колеса
Подруливатель:
нарушен обмен Перезагрузите коммутатор данными с инклинометром
11.3. Стартовые ошибки
Номер ошибки Описание
Причина:
Ошибки, связанные с доступом к базе данных полей. 2087 2089
1. Удаление базы данных полей.
2090 чтения» на карте памяти.
3. Если ошибка повторяется, нужно отформатировать или заменить карту памяти.
Причина:
Ошибки, связанные с идентификатором
2091 карты памяти.
2092
Возможное решение:
Замена карты памяти.
Номер ошибки Описание
Причина:
2094
Возможное решение:
2095 Восстановление лицензии через службу поддержки производителя.
12. Настройка параметров подруливателя
Перед началом тонкой настройки нужно построить курс А-Б.
Тонкая настройка параметров подруливающего устройства выполняется в процессе автоматического управления и нацелена на повышение качества выполняемых работ в режиме автоматического вождения (см. Рисунок 80).
Изменение параметров тонкой настройки доступно только в процессе автоматического вождения.

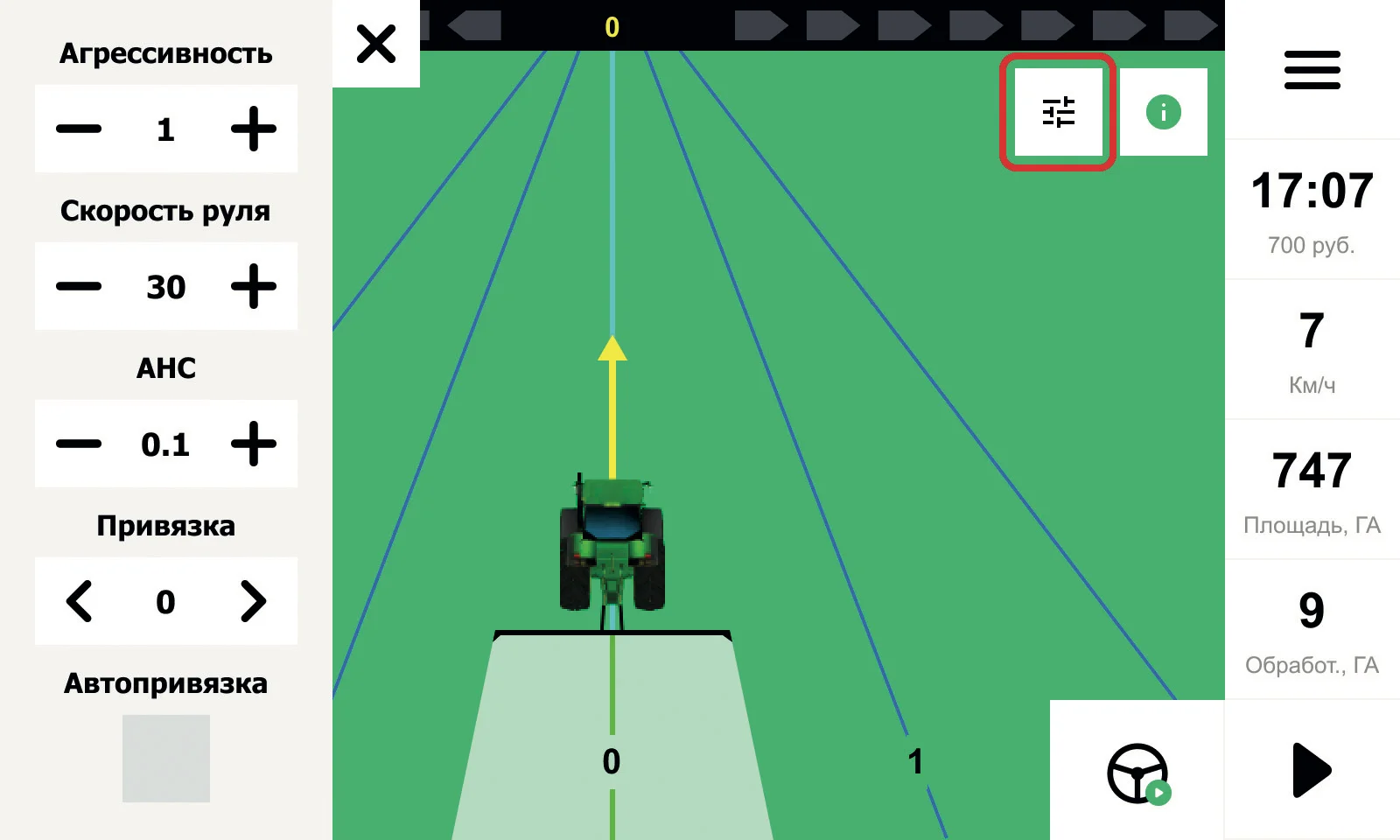

Нажмите на кнопку с изображением для включения автоматического управления.

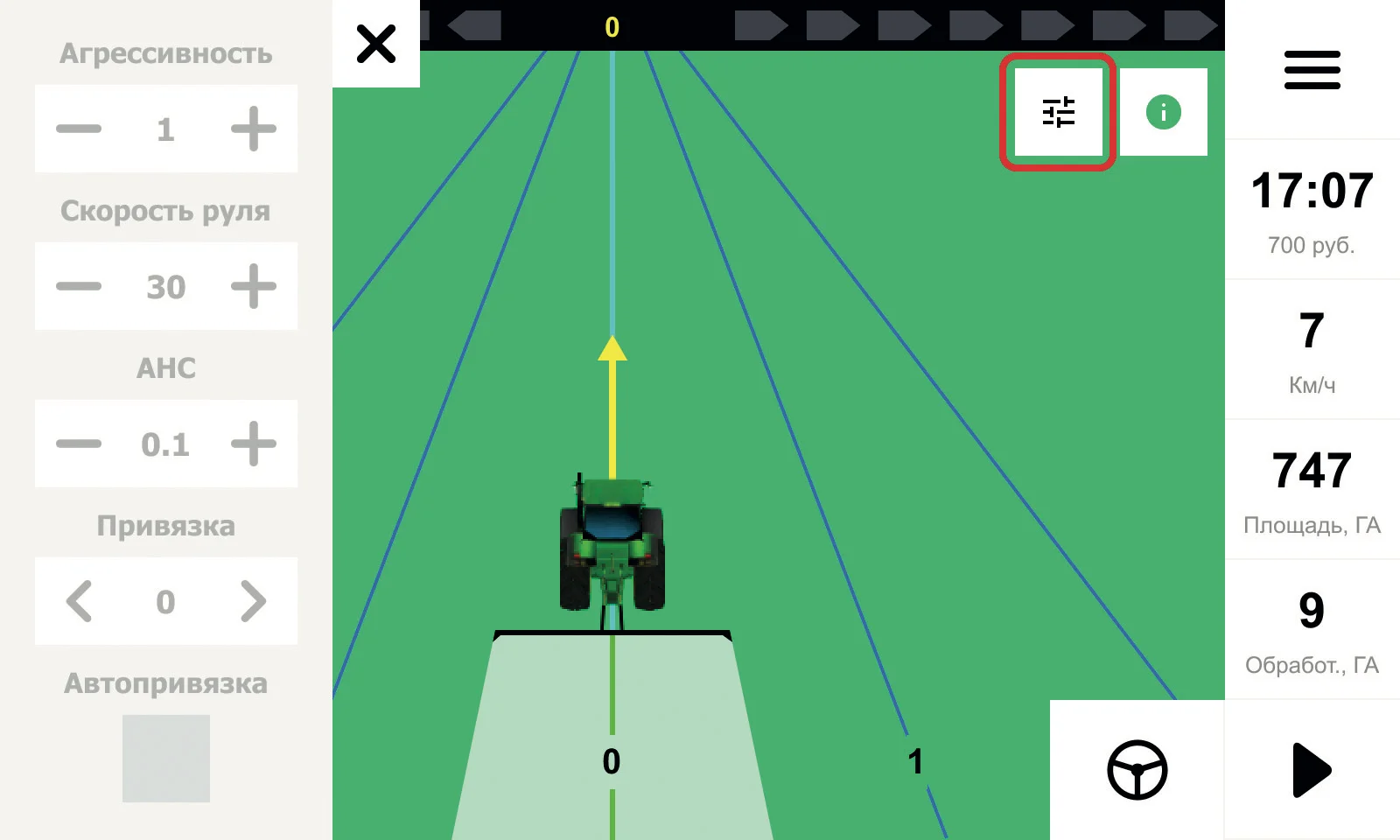

Виджет тонкой настройки станет активным (см. Рисунок 81).
12.1. Описание параметров регулировки
Настройка комбинации параметров индивидуальна и зависит от следующих внешних факторов:
1. Технические и конструкционные характеристики ТС.
2. Особенности почвы.
3. Скорость движения ТС.
4. Технические и конструктивные характеристики рабочего инструмента (борона, посевной комплекс, культиватор, опрыскиватель и т.п.).
5. Субъективное мнение пользователя о качестве автоматического управления (комфорт, отклонение от траектории движения).
Для компенсации воздействия внешних факторов предусмотрены следующие параметры регулировки
автоматического управления:
1. Агрессивность – позволяет изменять скорость приближения ТС к прямой и удерживать ТС на прямой.

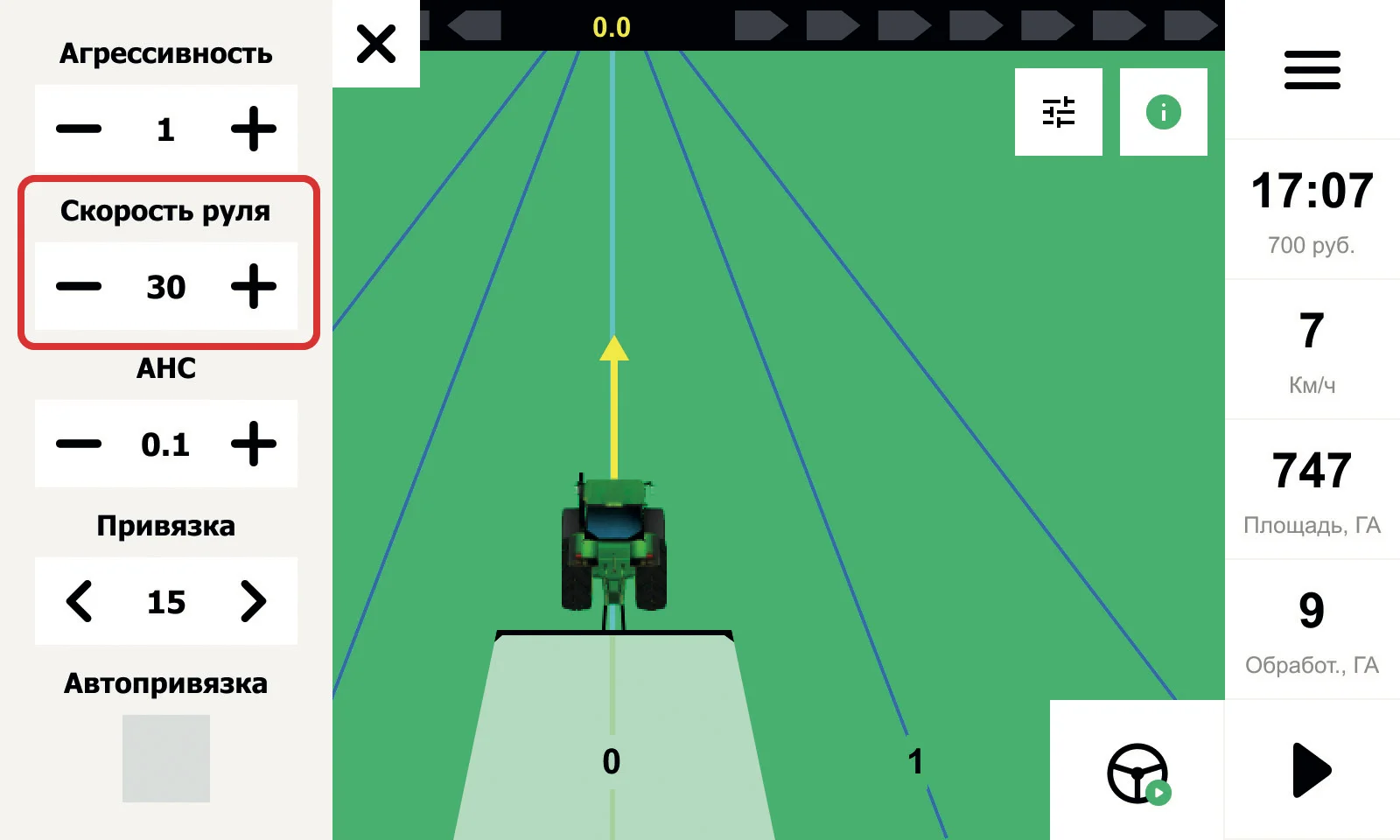

2. Скорость руля – позволяет изменять скорость вращения мотора.
3. Привязка – позволяет изменять базовый угол (см. п. 13.3. настоящего руководства) и тем самым корректировать ошибку, вызванную изменением типа прицепного устройства, режима работ и т.п.
4. АНС – позволяет изменить значение угла приближения к прямой на низких скоростях.

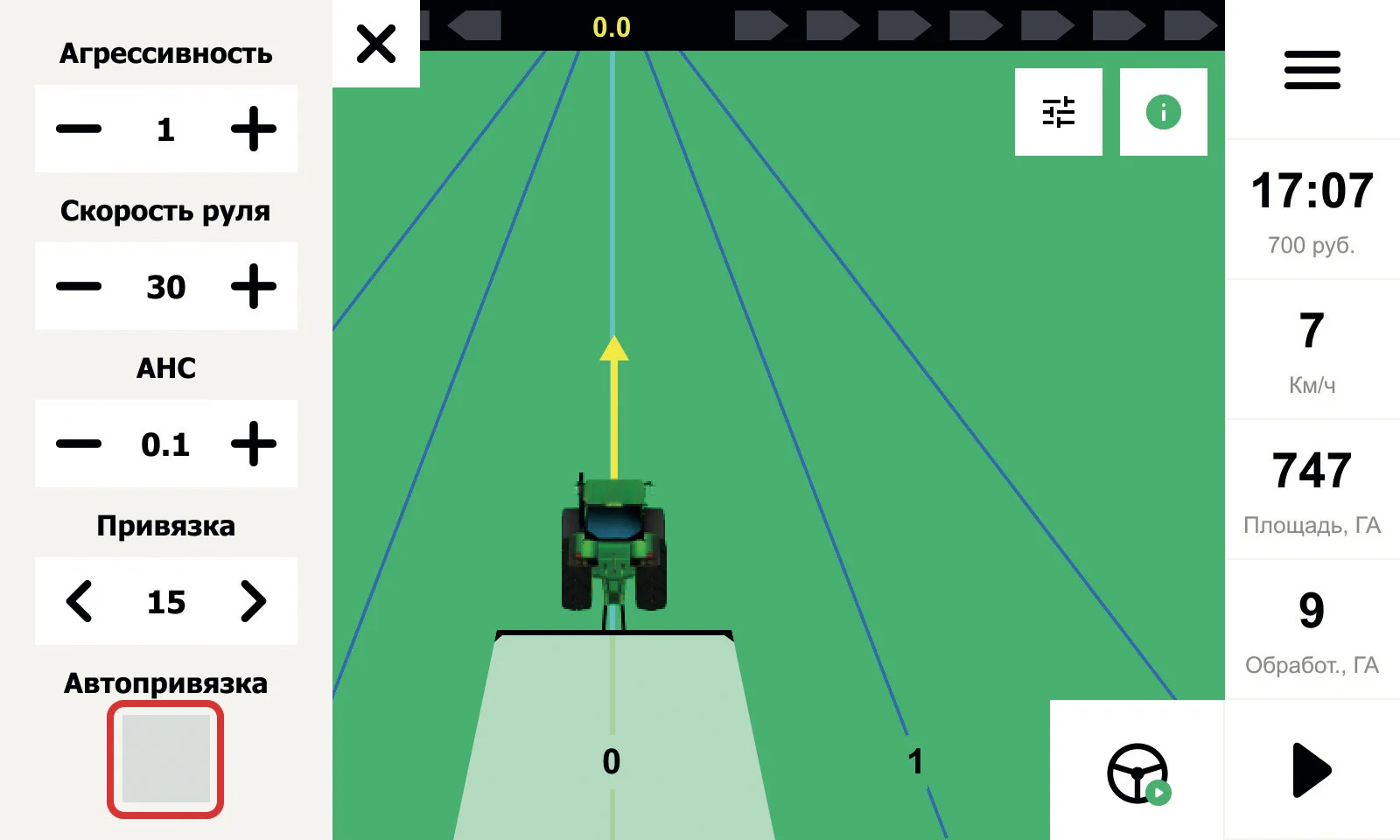

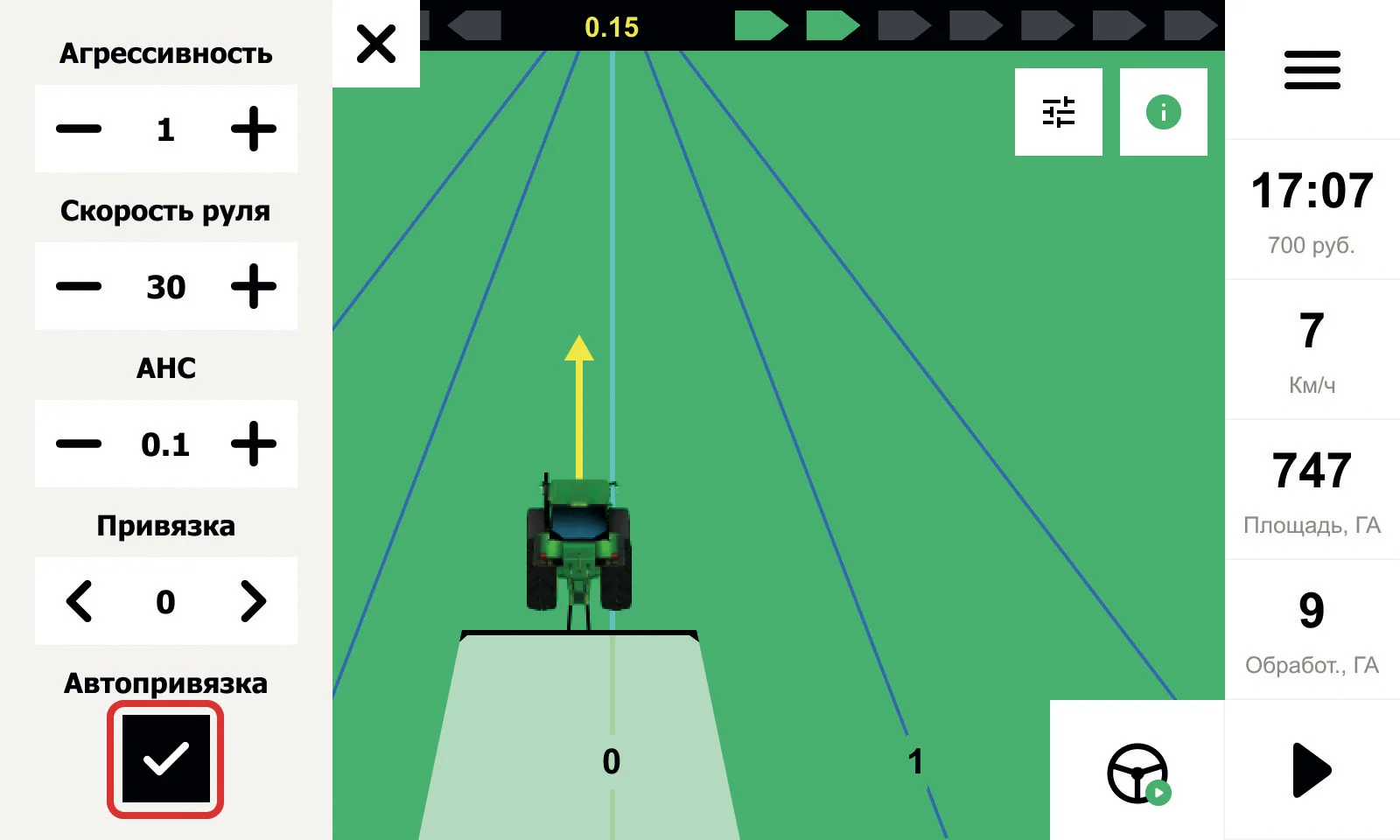

5. Автопривязка – позволяет в автоматическом режиме рассчитывать/корректировать базовый угол и тем самым корректировать ошибку, вызванную изменением типа прицепного устройства, режима работ и т.п.
12.2. Условия регулировки параметров
Автоматическое управление включается при скорости движения ТС более 1 км/ч. Для регулировки значений параметров в режиме автоматического управления необходимо придерживаться скорости ТС не более 6 км/ч.
12.3. Значения параметров регулировки
Перед началом регулировки рекомендуется установить базовые значения параметров регулировки.
Базовые значения параметров регулировки могут отличаться – в зависимости от типа рамы ТС.
Типовые значения параметров (в зависимости от скорости режима работы) приведены в таблице ниже.
Шарнирно- Классическая Параметр сочлененная рама рама
Агрессивность 1. 1 2. 1
Скорость руля 30 22
АНС 0.1 0.1
Привязка - -
Автопривязка - -
12.4. Регулировка виляния

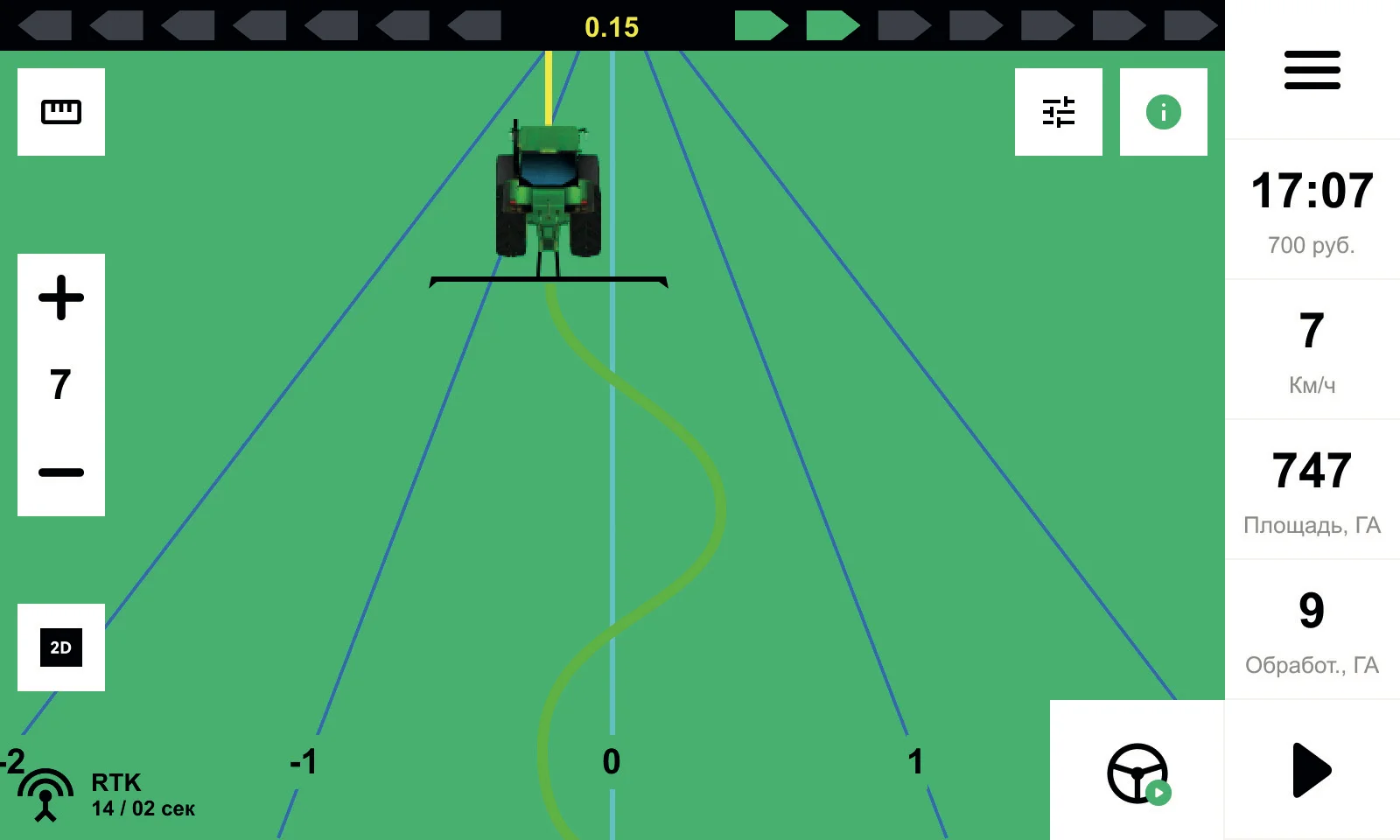

Виляние – это нестабильность автоматического управления
ТС, характеризуемая движением ТС с периодическим увеличением отклонения от прямой (см. Рисунок 82).
Причинами виляния являются:
1. Смена рабочего инструмента.
2. Изменение скорости режима работы.
3. Неверно заданные значения параметров профиля техники.
4. Некорректно выполненная калибровка.
Алгоритм устранения виляния
1. Если на рабочей скорости (например 6—10 км / ч) не может встать на загонку и проходит мимо, нужно убавить параметр «Агрессивность» на 0,1, до тех пор, пока техника не начнет заходить без долгих виляний.
2. Если на рабочей скорости (например 6—10 км / ч) техника встает на загонку хорошо НО долго, и плохо держит загонку (отклоняется то влево, то вправо), то необходимо добавить «Агрессивность» на 0.1, до тех пор, пока техника не начнет ехать точно.
3. Если результат настройки пунктами 1 и 2 не удовлетворяет, то необходимо повысить параметр «Скорость руля» на 2 пункта и повторить пункты 1 и 2.

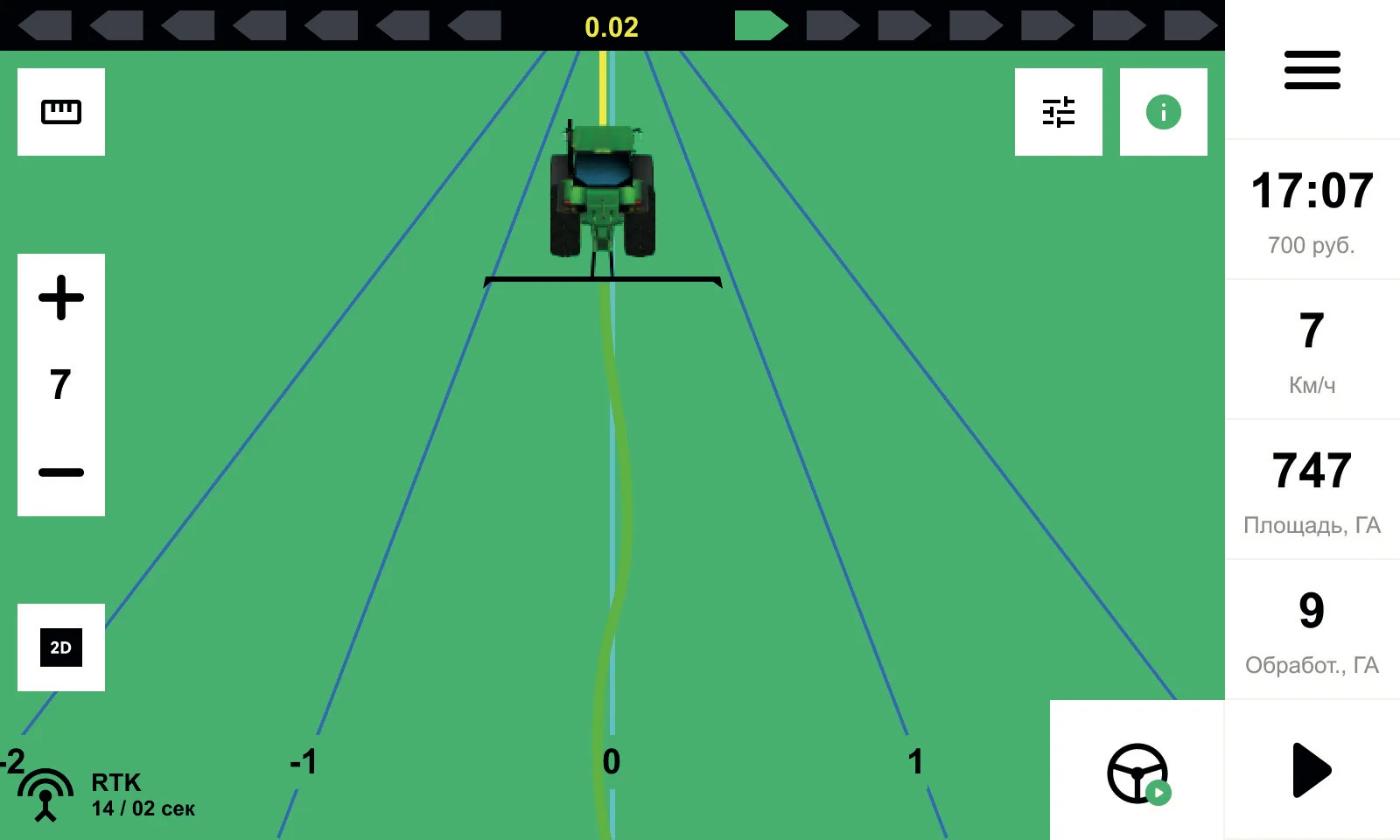

В результате регулировки виляния амплитуда отклонений от траектории уменьшается (см. Рисунок 83).

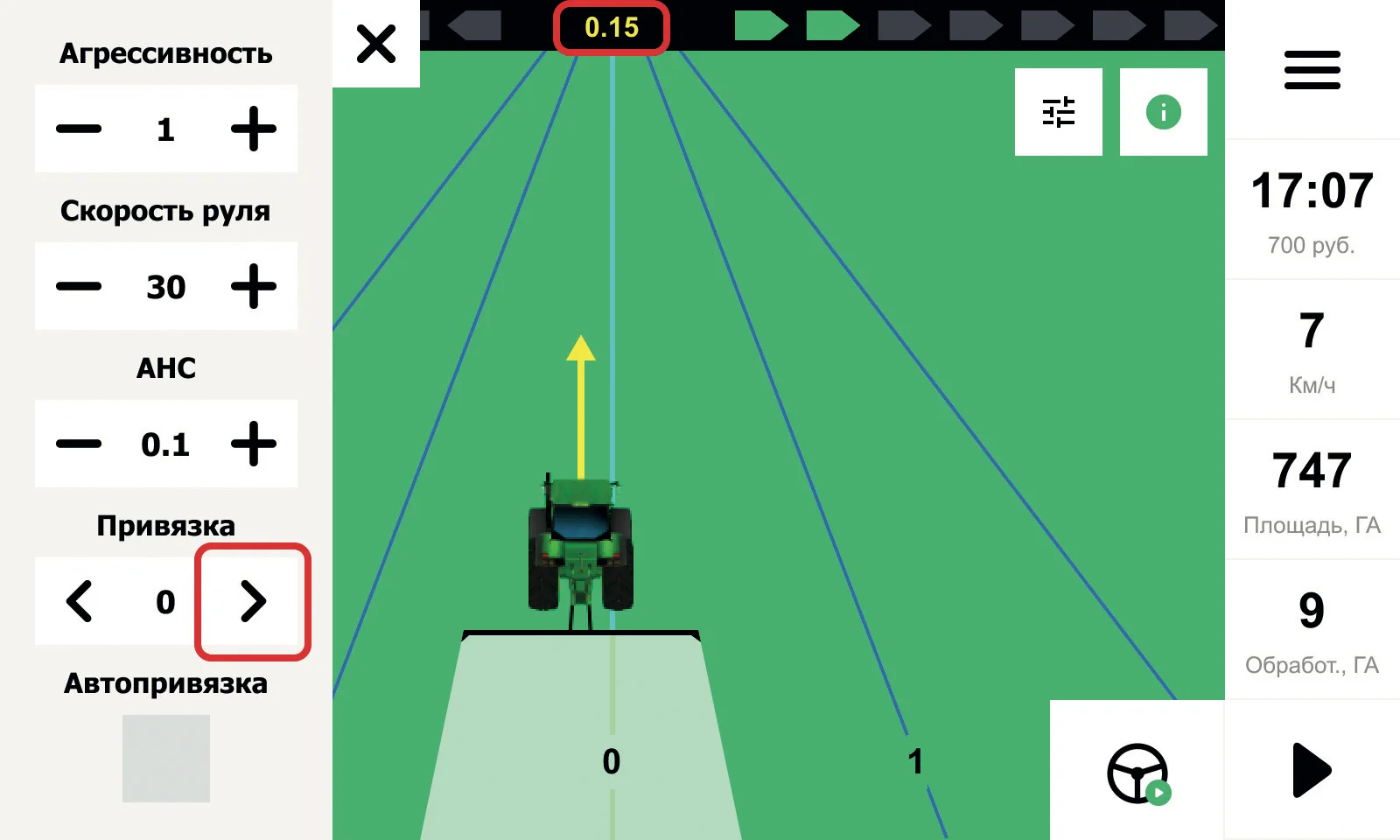

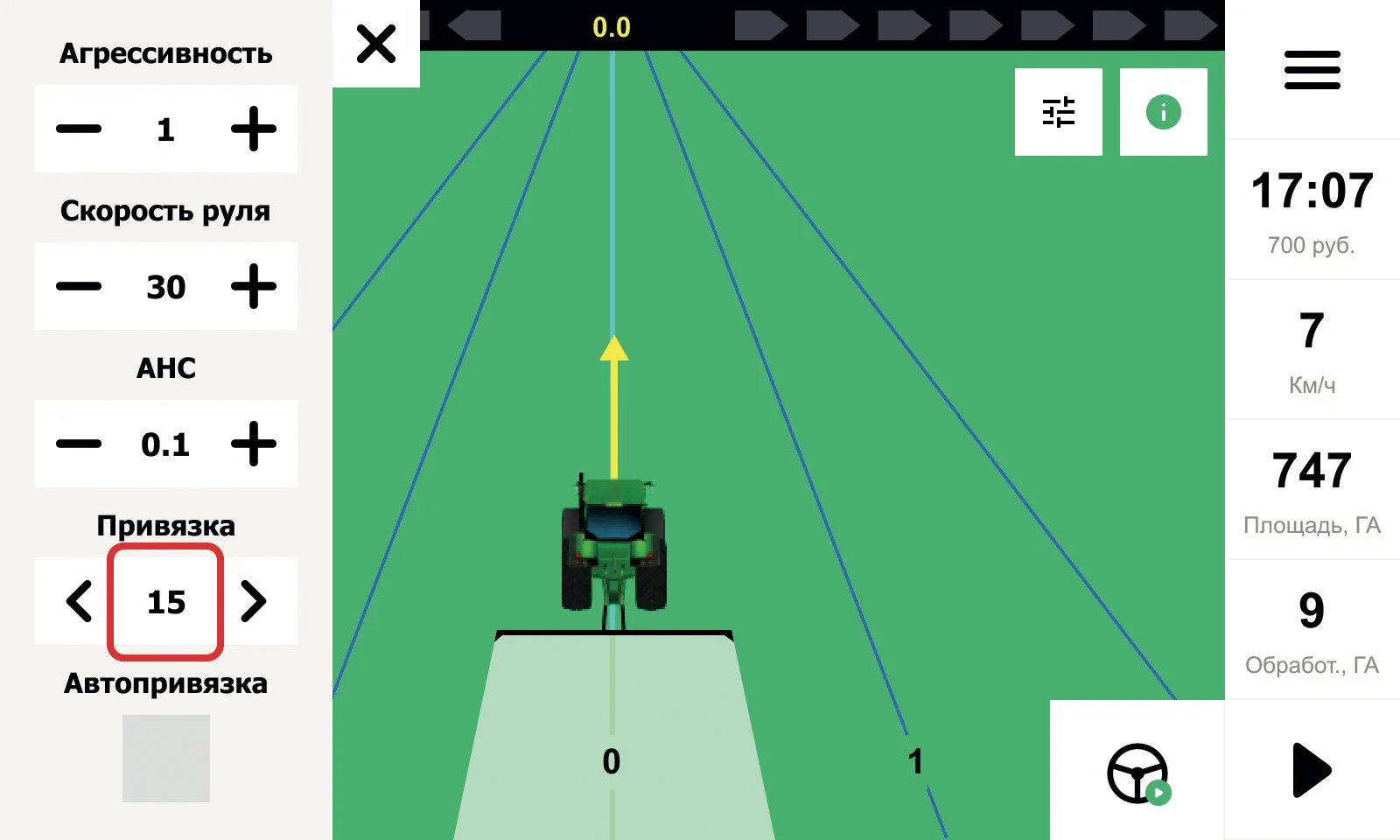

12.5. Регулировка отклонения
Отклонение – это нестабильность автоматического управления ТС, характеризуемая движением ТС на расстоянии от прямой с фиксированным смещением (см. Рисунок 84).
Причинами виляния являются:
1. Смена рабочего инструмента.
2. Неверно заданные значения параметров профиля техники.
3. Некачественный монтаж датчика угла поворота.
4. Некорректно выполненный первый этап калибровки.
Вариант регулировки № 1
Регулировка отклонения производится через изменение значения параметра «Привязка» — путем нажатия кнопки с изображением стрелки, направленной в сторону, в которую необходимо выполнить смещение, — на величину, равную отклонению в сантиметрах (см. Рисунок 85).
В результате регулировки отклонения расстояние от траектории уменьшается (см. Рисунок 86).
Вариант регулировки № 2
После выхода ТС на траекторию движения установите флажок «Автопривязка» и продолжайте движение в автоматическом режиме до тех пор, пока значение параметра «Привязка» не изменится (см. Рисунок 87).
После этого установите значение параметра «Автопривязка», равное 0.
12.6. Регулировка скорости руля
При высокой скорости руля возможно появление рывков мотора, приводящих к снижению комфорта оператора и высокой нагрузке на гидравлическую систему рулевого управления. Уменьшите значение параметра «Скорость руля» до комфортного уровня (см. Рисунок 89).
